Divar - Easy | Bedienungsanleitung | Hardware-Einrichtung

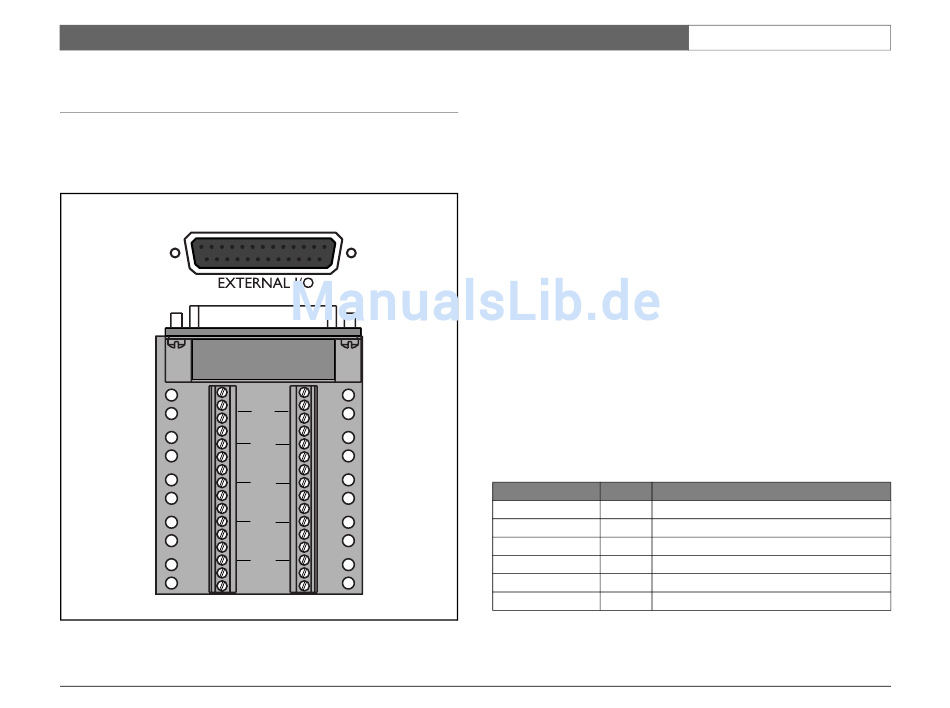

Externer E/A-Anschluss
Alarmeingänge und -ausgänge sind mit einer 25-poligen D-Sub-Buchse
ausgestattet. Die mit dem Gerät mitgelieferte E/A-Anschlussplatine mit
Schraubanschlüssen erleichtert alle Verbindungen mit dem Gerät. Alle Ein-
und Ausgänge sind im Ruhezustand offen.
13
25
1A
1B
2A
2B
1
2
3
4
5
6
7
8
Bosch Security Systems
1
14
R
3A
E
3B
L
4A
A
Y
4B
GND
9
IN
10
GND
11
IN
12
GND
13
IN
14
GND
15
IN
16
Konsolenansicht
Anschluss der Eingänge
Jede (Alarm-) Eingangsleitung kann über einen Relaiskontakt von Geräten wie
Drucksensoren, passiven Infrarotmeldern, Rauchmeldern und ähnlichen
Vorrichtungen geschaltet werden.
Anschluss der Alarmausgänge
Die vier Alarmausgangsrelais reagieren auf Eingangsalarme und -auslöser. Die
Relais sind aktive während der Dauer des auslösenden Ereignisses. Schließen
Sie die Anwendung an das Alarmausgangsrelais an (nur resistive Last only).
Überschreiten Sie bei den Relaiskontakten des Alarmausgangs nicht 30 VAC,
40 VDC, 500 mA (fortlaufend) oder 10 VA. Die Kontakte dürfen nicht mit
Netzleitungsspannungen betrieben werden.
Technische Daten
Alarmeingangsimpedanz:
Interner Endwiderstand 10 KOhm bis +5 V
Eingangsspannungsbereich: min. -0,3 V bis max. 30 V
Eingangsschwellenspannung:Spannung niedrig, max. 0,8 V
Spannung hoch, min. 2,4 V
Schaltstrom (resistiv):
max. 500 mA
Trägerleistung:
max. 10 VA
Schaltsspannung (resistiv):
max. 30 VAC/40 VDC
Externer E/A - 25-polige D-Sub-Buchse
Signalname:
Pin-Nr.
Beschreibung
Alarm_ein_1
1
Alarmeingang 1
Alarm_ein_2
2
Alarmeingang 2
Alarm_ein_3
3
Alarmeingang 3
Alarm_ein_4
4
Alarmeingang 4
Alarm_ein_5
5
Alarmeingang 5
Alarm_ein_6
6
Alarmeingang 6
DE | 4-7
