Divar - Easy | Bedienungsanleitung | Hardware-Einrichtung

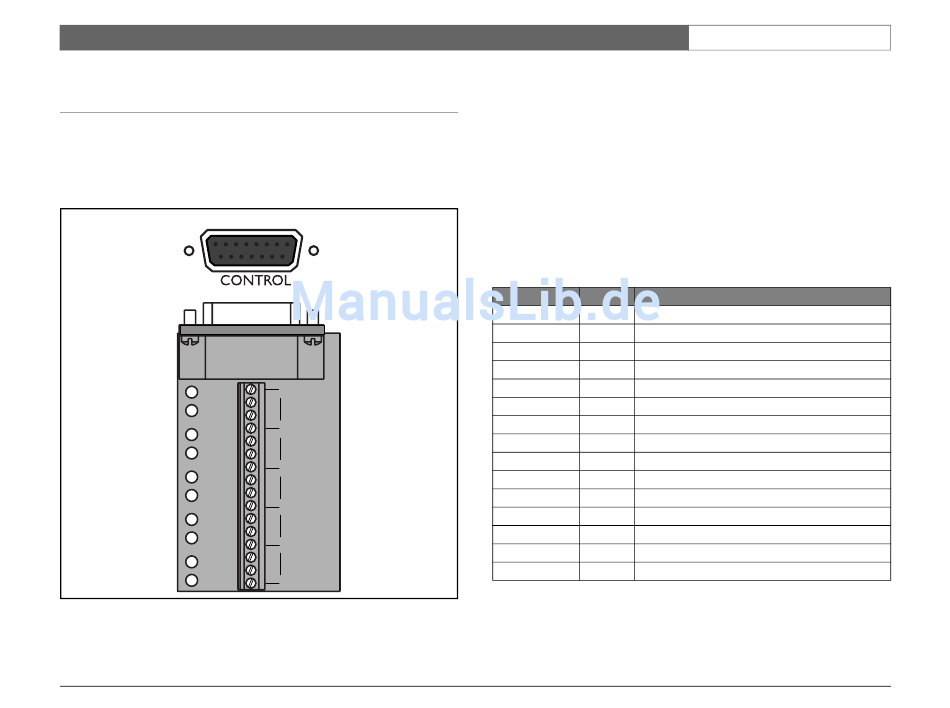

Steuerungsanschluss - Biphase
Der Steuerungsanschluss ist ein Biphase-Port für den Anschluss der
Steuereinheiten von steuerbaren Kameras. Fünf Biphase-Ausgänge sind
vorgesehen für eine Dome-Kamera und für die Steuerung von Schwenken,
Neigen und Zoomen. Die mit dem Gerät mitgelieferte Anschlussplatine mit
Schraubanschlüssen erleichtert alle Biphase-Verbindungen mit dem Gerät.
8
15
Bosch Security Systems
1
9
SHIELD
+
CTRL 1
-
SHIELD
+
CTRL 2
-
SHIELD
+
CTRL 3
-
SHIELD
+
CTRL 4
-
SHIELD
+
CTRL 5
-
SHIELD
Konsolenansicht
Technische Daten
Ausgangsimpedanz:
128 Ohm
Überspannungsschutz:
max. ±30 V
Differenzialspannungsamplitudemin. 1 V, max. 2 V mit einer charakteristische Last von
220 Ohm am Differenzialausgang
Kabellänge:
max. 1,5 Kilometer
Empfohlenes Kabel:
Belden 8760
Anzahl Lasten pro Ausgang: max. 4
Steuerungsanschluss - 15-polige D-Sub-Buchse
Signalname:
Pin-Nr.
Beschreibung
Code 1 -
1
Biphase - Steuerungskode 1 (minus)
Code 1 +
2
Biphase - Steuerungskode 1 (plus)
Schirmung
3
Systemmasse/Kabelschirmung.
Code 2 -
4
Biphase - Steuerungskode 2 (minus)
Code 2 +
5
Biphase - Steuerungskode 2 (plus)
Schirmung
6
Systemmasse/Kabelschirmung.
Code 3 -
7
Biphase - Steuerungskode 3 (minus)
Code 3 +
8
Biphase - Steuerungskode. 3 (plus)
Schirmung
9
Systemmasse/Kabelschirmung.
Code 4 -
10
Biphase - Steuerungskode 4 (minus)
Code 4 +
11
Biphase - Steuerungskode 4 (plus)
Schirmung
12
Systemmasse/Kabelschirmung.
Code 5 -
13
Biphase - Steuerungskode 5 (minus)
Code 5 +
14
Biphase - Steuerungskode 5 (plus)
Schirmung
15
Systemmasse/Kabelschirmung.
DE | 4-6
