Divar - Easy | Bedienungsanleitung | Hardware-Einrichtung
Gestelleinbau
Divar kann in ein 19-Zoll-Rack eingebaut werden. Ein Gestelleinbaukit wird mit
dem Gerät mit geliefert und enthält:
•
Gestellmontagebügel links und rechts
•
Vier Torx-Schrauben mit integrierter Sicherungsscheibe
•
Ein Torx-Schraubendreher.
Aufbau
1. Entfernen Sie die vier Torx-Schrauben (zwei auf jeder Seite) in der Nähe der
Frontkonsole auf der rechten und linken Gehäuseseite.

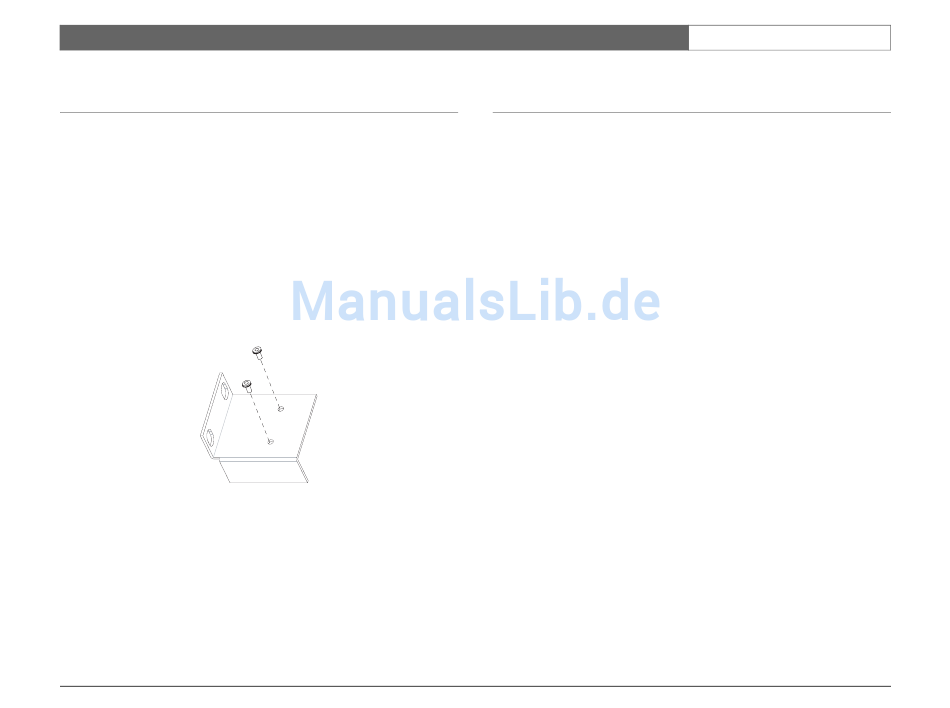

2. Bringen Sie die Montagebügel an jeder Seite an, und vergewissern Sie sich,
dass die Lippe unter dem Gerät liegt. Schrauben Sie die Bügel mit den vier
Torx-Schrauben mit integrierter Sicherungsscheibe sicher fest.
3. Setzen Sie das Gerät mit dem Material des Gestellherstellers in das Gestell
ein.
Beim Einsatz in das Gestell achten Sie darauf, dass die Luftströmung um die
Lüftungsöffnungen in den Seitenwänden nicht blockiert oder dass die
empfohlen Betriebstemperatur nicht überschritten wird.
Bosch Security Systems
Kameraanschlüsse
Schließen Sie die Kameras mit 75-Ohm-Videokoaxialkabeln mit BNC-
Verbindern an das Gerät an.
Divar konfiguriert sich automatisch als PAL- oder NTSC-Gerät. Das Gerät
erkennt die Norm, indem es das Signalformat der ersten angeschlossenen
Kamera (kleinste Kamera-Eingangsnummer) ermittelt.
Technische Daten
Eingangssignal:
Composite-Video 1 Vpp, 75 Ohm
Farbnorm:
PAL/NTSC, automatische Erkennung.
Verstärkungssteuerung:
Automatische oder manuelle Verstärkungssteuerung für
jeden Videoeingang.
Verbindertyp:
BNC automatische Terminierung.
DE | 4-2
