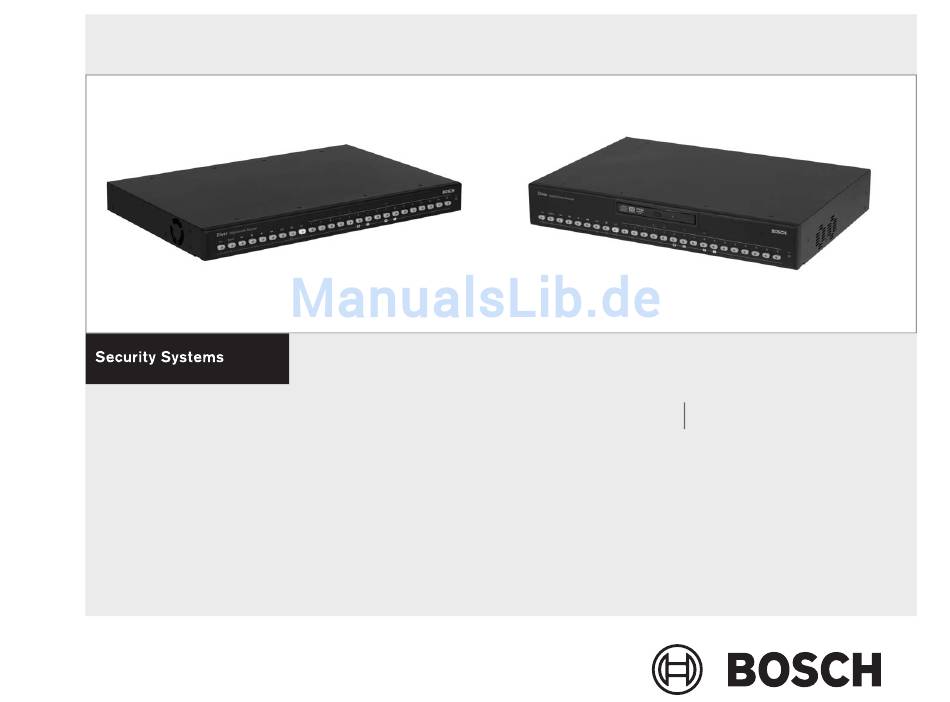

- Seite 1 Divar - Digital Versatile Recorder - Easy Installationshandbuch...
- Seite 3 Divar - Easy | Installationshandbuch DE | i Divar - Easy Digital Versatile Recorder Installationshandbuch Kapitel Einführung Schnellinstallation Betriebsanleitung Hardware-Einrichtung Menüsystem Die Verwendung des Konfigurations-Tools Menüstandardwerte Technische Daten Bosch Security Systems...
-
Seite 4: Inhaltsverzeichnis
Ethernet-Verbindung ..........4-5 Bosch Security Systems... - Seite 5 Systemverhalten ......... . . 5-11 Bosch Security Systems...
-
Seite 6: Sicherheitsvorkehrungen
Wenn man das Netzkabel aus der Steckdose zieht, andere ist. Ein geerdeter Stecker besitzt zwei Pole und einen dritten Erdungsstift. dann ist die Spannungszuführung zum Gerät vollkommen Der breitere Pol oder der dritte Stift sind für Ihre Sicherheit da. Wenn der unterbrochen. Bosch Security Systems... - Seite 7 Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher 16. Stromquellen - Das Gerät darf nur an einer Stromquelle betrieben werden, übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren die auf dem Leistungsschild angegeben ist. Wenn Sie Zweifel wegen der gegangenen Videodaten entstehen.
-
Seite 8: Informationen Der Fcc & Ices
Vier Kamerabilder werden auf einem Bildschirm CLASS 1 LASER PRODUCT angezeigt. CAUTION: INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO BEAM. Auf dem Bildschirm zu sehende Symbole Wiedergabe Pause Alarm vorwärts Wiedergabe Netzwerk Standbild rückwärts Vorspulen Fehler Zoom Rücklauf Sequenz Bosch Security Systems... -
Seite 9: Einführung
Authentizitätsprüfung für die lokale und die entfernte Wiedergabe. Ein spezieller PC-Player dient zur Wiedergabe sicherer Videodateien. Außerdem kann ein Webbrowser auf einem PC verwendet werden, um Livebilder anzuzeigen und Aufzeichnungen wiederzugeben. Das PC-basierte Konfigurations-Tool erleichtert das Einrichten des Geräts. Bosch Security Systems... -
Seite 10: Versionen
• Interne Videospeicherung auf Festplatte. beschädigt sind. Sollten Teile fehlen, benachrichtigen Sie Ihren • Kundendienstvertreter oder einen Vertriebsmitarbeiter von Bosch Security 10/100Base-T Ethernet-Anschluss für Ethernet-Einbindung und Systems. Der Versandkarton ist der sicherste Transportbehälter für das Gerät. Netzwerkfunktionen. Heben Sie ihn und das Verpackungsmaterial für eine zukünftige Verwendung •... -
Seite 11: Inhalt Des Pakets
Temperatur: Beachten Sie bei der Auswahl des Gerätestandorts die Angaben für die Umgebungstemperatur. Extreme Wärme oder Kälte jenseits der spezifizierten Betriebstemperaturen können eventuell für eine Fehlfunktion des Geräts sorgen. Installieren Sie das Gerät nicht auf heißen Geräten. Bosch Security Systems... -
Seite 12: Dvd-Brenner
• Der DVD-Brenner unterstützt möglicherweise nicht alle CD- und DVD- Medien. Eine Liste aller genehmigten CD- und DVD-Medien (nicht von Bosch mitgeliefert) finden Sie unter www.boschsecuritysystems.com. • Nach Erstellen eines Archivs mit dem DVD-Brenner sollten die CD- oder DVD-Medien daraufhin überprüft werden, ob die archivierten Daten auf einem PC wiedergegeben werden können. -
Seite 13: Schnellinstallation
Führen Sie die auf den folgenden Seiten beschriebenen Anschlüsse durch und geben Sie im Menü Schnellinstallation die relevanten Daten ein. Beim ersten Einsatz des Geräts öffnet sich das Menü Schnellinstallation. Sobald Sie die relevanten Informationen eingegeben haben, ist das Gerät betriebsbereit. Bosch Security Systems... - Seite 14 DE | 2-2 Schnellanschluss x16* AutoDome LAN / WAN RS232 SHIELD CTRL 1 SHIELD CTRL 2 SHIELD CTRL 3 SHIELD CTRL 4 SHIELD CTRL 5 SHIELD AutoDome 110 - 240 Vac * je nach Modell 6, 9 oder 16 Bosch Security Systems...
-
Seite 15: Hauptanschlüsse
Mit den Pfeiltasten bewegen Sie sich durch ein Menü oder eine Liste. 8. Schalten Sie alle angeschlossenen Geräte ein. • Mit der Auswahltaste wählen Sie ein Untermenü oder einen Menüpunkt 9. Stecken Sie das Netzkabel in das Gerät. aus. • Mit der Escape-Taste gelangen Sie wieder zurück. Bosch Security Systems... -
Seite 16: Menü Schnellinstallation
• Treffen Sie eine Wahl unter den drei Datumsformaten, bei denen entweder der Monat (MM), der Tag (TT) oder das Jahr ( JJJJ) an erster Stelle gezeigt wird. >> DATUM • Geben Sie das aktuelle Datum ein. Bosch Security Systems... -
Seite 17: Aufzeichnung Einrichten
Wählen Sie unter „Tag“, „ Wochenende/Nacht“, „Tag und Wochenende/ • Für PAL reichen die möglichen Werte für "Bilder pro Sekunde (BPS)" Nacht” oder „Keines“. von "0", "1/10" (ein Bild alle 10 Sekunden) bis hin zu "25 BPS". Bosch Security Systems... -
Seite 18: Bewegungsaufzeichnung
Geben Sie die Adressen für IP, Subnetzmaske und Standard-Gateway ein, wenn DHCP auf Nein steht. >> MAC ADRESSE • Die MAC-Adresse ist schreibgeschützt. >> BANDBREITENLIMIT • Schränken Sie die Netzwerkbandbreite ein, indem Sie einen MBPS zwischen 0 und 100 für das Bandbreitenlimit eingeben. Bosch Security Systems... -
Seite 19: Betriebsanleitung
Die Anweisungen in diesem Kapitel erklären den Zweck der Tasten der Frontkonsole. Die Verfügbarkeit von Funktionen kann durch Passwörter eingeschränkt werden. Ein Administrator hat im Menü Zugriff auf viele weitere Funktionen. Siehe auch Kapitel 5 - Erweitere Menüeinrichtung für eine vollständige Liste der verfügbaren Menübefehle. Bosch Security Systems... -
Seite 20: Bedienelemente Der Frontkonsole
Divar - Easy | Bedienungsanleitung | Betriebsanleitung DE | 3-2 Bedienelemente der Frontkonsole Divar Divar mit integriertem DVD-Brenner Öffnen/Schließen Lese-/Schreib-LED Bosch Security Systems... -
Seite 21: Anzeigen
Blinkt, wenn ein Alarm erkannt wird. Das Gerät verlässt den Alternativmodus automatisch, wenn die Taste Monitor A oder die Sequenztaste gedrückt wird. Innerhalb eines Menüs Videoverlust Blinkt, wenn ein Videosignalverlust für einen funktionieren die Tasten mit ihren Alternativfunktionen. Kameraeingang erkannt wurde. Bosch Security Systems... -
Seite 22: Hauptfunktionen
Passwortes. Wiedergabetaste - Livemodus: Wiedergabe ab der letzten genutzten Wiedergabeposition wird wieder aufgenommen. Pausemodus: Wiedergabe wird wieder aufgenommen. Vorspulen Livemodus: Wiedergabe von vor einer Minute wird gestartet. Wiedergabemodus: Beschleunigt die Wiedergabegeschwindigkeit. Pausemodus: Schritt vorwärts um ein Bild. Bosch Security Systems... -
Seite 23: Alternativfunktionen
(Vollbild oder aktives Cameo). Nach oben Nach unten Nach rechts Auswahltaste - Auswahl eines Untermenüs oder Menüpunktes oder Speichern der im Menü vorgenommenen Änderungen. ESC-Taste Rückkehr zur vorherigen Menüebene oder Verlassen des Menüsystems, ohne zu speichern. Verlassen des Hilfesystems. Bosch Security Systems... -
Seite 24: Anzeige Von Bildern
, um die Sequenz anzuhalten. > Das Zoomen, Drücken der Taste Mehrfachbildschirm oder die Auswahl einer einzelnen Kamera beendet die Sequenz ebenfalls. In der Vierfachansicht gibt es bis zu vier verschiedene Vierfachbildschirme, die als Sequenz 16 Kamerabilder anzeigen können. Bosch Security Systems... -
Seite 25: Cameo-Zuweisung
Standbild des aktiven Cameo. 2. Drücken Sie die Pausetaste erneut, um zur Liveansicht zurückzukehren. Wenn Sie ein Kamerabild im Vollbildschirmmodus sehen, wird dieses zum Standbild. Die Zoomfunktion kann bei Standbildern eingesetzt werden. Wenn Sie den Ansichtsmodus wechseln, werden Standbilder freigegeben. Bosch Security Systems... -
Seite 26: Die Modi Live, Wiedergabe Und Suchen
Sie die Suchtaste , um in den Suchmodus zu schalten. In beiden gewählten Wiedergabeposition fortzusetzen. Fällen wird die Wiedergabe angehalten. Drücken Sie die Livetaste , um zur Liveansicht zurückzukehren. Auch ein Alarm schaltet das Gerät zur Liveansicht zurück. Bosch Security Systems... -
Seite 27: Suchmodus
Geben Sie eine Zeit und ein Datum ein, an dem die Suche starten soll. • Geben Sie eine Endzeit und ein Enddatum ein, um den Suchzeitraum einzuschränken. • Wählen Sie Suche starten (oder drücken Sie F2), um mit der Suche zu beginnen. Bosch Security Systems... -
Seite 28: Suchergebnisse
Vollbildwiedergabe der ausgewählten Aufzeichnung. • Drücken Sie die Suchtaste während der Wiedergabe, um zur Liste zurückzukehren. • Mit der Escape-Taste kehren Sie ins Menü Filter zurück. WIEDERGABE SUCHEN SUCHERGEBNISSE DATUM ZEIT EREIGNIS QUELLE 2002-03-14 15:00:17 BEWEGUNG KAMERA EINGANGSTÜR Bosch Security Systems... -
Seite 29: Auslöser Und Alarme
Das Gerät kann auf ein Ereignis mit einer der folgenden Möglichkeiten reagieren: Alarme • Ertönen eines Summers • Anzeige einer Statusmeldung • Ein Alarmsymbol wird angezeigt • Änderung der Rahmenfarbe um ein Cameo • Blinken des Alarmanzeigers oder blinkt • Die Anzeige blinkt • Aktivierung eines Ausgangsrelais Bosch Security Systems... -
Seite 30: Alarmeingänge
Auslösen eines Alarms durch den Verlust des Videosignals • Monitor A schaltet auf die Mehrfachbildschirmansicht. Das verlorene Kamerasignal wird als schwarzes Cameo mit Videoverlustmeldung angezeigt. Der Rahmen um die Kamera mit dem Videoverlust wird rot. Eine Alarmstatusmeldung wird angezeigt. Bosch Security Systems... -
Seite 31: Hardware-Einrichtung
Divar - Easy | Bedienungsanleitung DE | 4-1 Hardware-Einrichtung KAPITEL 4 Dieses Kapitel enthält genaue Informationen über die Verbindung von externem Zubehör mit dem Gerät. Die Verbindertypen und deren Pin-Signale werden beschrieben. Alle Verbinder befinden sich auf der Rückseite des Geräts. Bosch Security Systems... -
Seite 32: Gestelleinbau
3. Setzen Sie das Gerät mit dem Material des Gestellherstellers in das Gestell ein. Beim Einsatz in das Gestell achten Sie darauf, dass die Luftströmung um die Lüftungsöffnungen in den Seitenwänden nicht blockiert oder dass die empfohlen Betriebstemperatur nicht überschritten wird. Bosch Security Systems... -
Seite 33: Monitoranschlüss
Composite-Video 1 Vpp, 75 Ohm, Synch. 0,3 Vpp Signalname: Pin-Nr. Beschreibung ±10 % DCD_in Trägererkennungssignal (nicht verwendet). Auflösung: 720 x 576 PAL, 720 x 484 NTSC RS232-Empfangssignal Verbindertyp: RS232-Sendesignal Nicht angeschlossen Systemmasse Systemmasse Nicht angeschlossen RS232-Sendeanforderungssignal RS232-Sendebereitsignal Nicht angeschlossen Konsolenansicht Bosch Security Systems... -
Seite 34: Tastaturanschlüss
Tastaturen. Als Kabeltyp wird Belden 9841 oder Vergleichbares empfohlen. Technische Daten Konsolenansicht Kommunikatonsprotokoll: RS485 Maximale Signalspannung: ±12 V Stromversorgung: 11 - 12,6 V, maximal 400 mA Maximale Kabellänge: 1,5 Kilometer Kabeltyp: Schwarzes Kabel (Crossover), im Lieferumfang der Tastatur enthalten Abschluss: 390-Ohm-Abschlusswiderstand Bosch Security Systems... -
Seite 35: Ethernet-Verbindung
Überspannungen ausgestattet. Port-Details: IEEE 802.3/802.3u - 100Base-TX/10Base-T physikalische Schicht. Auto-Negotiation: 10/100, Voll-/Halb-Duplex Kabellänge: 100 Meter: 100 Ohm ungeschirmtes Twisted-Pair- Kabel, Kategorie 3/4/5. 100 Meter: 150 Ohm geschirmtes Twisted-Pair-Kabel. Impedanz: Integrierte Kompensation für Impedanzabgleichung. Anzeiger: ACT, 10, 100 Bosch Security Systems... -
Seite 36: Steuerungsanschluss - Biphase
CTRL 3 Code 4 + Biphase - Steuerungskode 4 (plus) SHIELD Schirmung Systemmasse/Kabelschirmung. CTRL 4 Code 5 - Biphase - Steuerungskode 5 (minus) SHIELD Code 5 + Biphase - Steuerungskode 5 (plus) CTRL 5 Schirmung Systemmasse/Kabelschirmung. SHIELD Konsolenansicht Bosch Security Systems... -
Seite 37: Externer E/A-Anschluss
Trägerleistung: max. 10 VA Schaltsspannung (resistiv): max. 30 VAC/40 VDC Externer E/A - 25-polige D-Sub-Buchse Signalname: Pin-Nr. Beschreibung Alarm_ein_1 Alarmeingang 1 Alarm_ein_2 Alarmeingang 2 Alarm_ein_3 Alarmeingang 3 Alarm_ein_4 Alarmeingang 4 Alarm_ein_5 Alarmeingang 5 Alarm_ein_6 Alarmeingang 6 Konsolenansicht Bosch Security Systems... -
Seite 38: Stromversorgung
Relais 2 Ausgangspol 1 STROM Wechselstrom führend Relais2_B Relais 2 Ausgangspol 2 NEUTRAL Neutralleiter Relais3_A Relais 3 Ausgangspol 1 ERDE Schutzerdung Relais3_B Relais 3 Ausgangspol 2 Relais4_A Relais 4 Ausgangspol 1 Relais4_B Relais 4 Ausgangspol 2 Systemmasse Chassismasse Konsolenansicht Bosch Security Systems... -
Seite 39: Test
WARNUNG! Öffnen Sie nie die obere Abdeckung, oder versuchen Sie nicht, am Gerät Wartungsarbeiten durchzuführen, da Sie auf diese Weise, gefährlichen Spannungen und anderen Gefahren ausgesetzt sind. Ein Öffnen des Geräts führt zu einem Verlust des Garantieanspruchs! Bosch Security Systems... - Seite 40 Divar - Easy | Bedienungsanleitung | Hardware-Einrichtung DE | 4-10 Bosch Security Systems...
-
Seite 41: Menüsystem
Dieses Kapitel erklärt, wie die Tasten des Geräts für den Zugriff auf die Menüs genutzt weden. Es dokumentiert weiterhin die vollständige Struktur des Menüsystems. Wenn Sie wissen wollen, wie das PC-basierte Konfigurations-Tool bedient wird, lesen Sie bitte in Kapitel 6 nach. Bosch Security Systems... -
Seite 42: Überblick Über Das Menüsystem
Der Zugriff auf einige Menüs kann durch ein Passwort geschützt werden. Abdeckung der meisten Arbeitssituationen gewährleisten. Profile basieren normalerweise auf einem Kalender und werden an einem bestimmten Datum oder zu einer bestimmten Zeit ein- und ausgeschaltet (z. B. an Wochenenden oder nachts). Bosch Security Systems... -
Seite 43: Hauptmenü
Laufwerk löschen SYSTEMEINSTELLUNGEN > PROFILE > Zeit/Datum ERWEITERTE MENÜS NEIN Anzeige einstellen Kamera einrichten Sequenzen Monitor einrichten Systemeinstellungen Sprache Schnellinstallation Aufzeichnung einrichten Verlaufsprotokoll einrichten Lokale Passwörter Anschlussmöglichkeiten* Werkseinstellungen Profile Derzeit aktives Profil Kalender einrichten Systemverhalten * erweiterte Möglichkeiten Bosch Security Systems... -
Seite 44: Verlauf
Option für den Zeitraum zum Löschen der Videodaten • Die Ereignisse Alarm, Bewegung und Videoverlust werden maximal festgelegt wurde. Mit dieser Funktion werden die Videodaten nicht vor einen Monat lang gespeichert. dem Überschreiben geschützt. Bosch Security Systems... -
Seite 45: Lokale Archivierung
• Wenn das Ergebnis Nicht OK lautet, werden Datum und Zeit des • Die Archivliste wird gespeichert, bis eine Archivierung manipulierten Videos angezeigt. durchgeführt wird. Teilweise überschriebene oder gelöschte Videosegmente werden aus der Liste entfernt. Bosch Security Systems... -
Seite 46: Video Löschen
Suche des Zeitservers korrekt eingestellt ist. Verhindern Sie, dass Firewalls den NTP-Verkehr über Port 123 blockieren. • Zeit und Datum aller anderen angeschlossenen Einheiten werden jede Stunde automatisch mit Zeit und Datum der Einheit mit DVR-ID 1 synchronisiert. Bosch Security Systems... -
Seite 47: Anzeige Einstellen
Es hängt von der Anzahl der angeschlossenen Kameras und vom Sperrung ein- oder auszuschalten. eingesetzten Divar-Modell ab, wie viele Mehrfachansichtsmodi • Wählen Sie im Untermenü Passwort einrichten ein vierstelliges verfügbar sind. Passwort, mit dem der Zugang zum Menü für die Kamerasperrung eingeschränkt werden kann. Bosch Security Systems... -
Seite 48: Systemeinstellungen
Rückkehr in die Rasterauswahl drücken Sie die Escape-Taste. • Wenn Sie die Auswahltaste drücken, verlassen Sie das Raster. Mit >> EREIGNIS EINRICHTEN F2 werden alle Bewegungserkennungbereiche gelöscht. Mit dem Menü Ereignis einrichten können Sie das Anzeigeverhalten für Eingang, ermittelte Bewegung oder Videosignalverlust festlegen. Bosch Security Systems... -
Seite 49: Verlaufsprotokoll Einrichten
Anfangs- und Endadresse an. • Mit den Pfeilen nach oben/unten bewegen Sie sich zu einem IP- Eintrag. Drücken Sie die Auswahltaste, um die Einträge zu bearbeiten. Wenn Sie F1 drücken, stellen Sie die Standardwerte wieder her (000.000.000.000 bis 255.255.255.255). Bosch Security Systems... -
Seite 50: Profile
Im Menü Kalender bearbeiten werden die Profilkennungen für einen 24-Stunden-Zeitraum (0 bis 23) angezeigt. Jede Stunde ist in vier 15-Minuten-Abschnitte eingeteilt. • Wenn Sie andere Wochentage sehen wollen, benutzen Sie die Pfeiltasten links/rechts. • Zum Bearbeiten des Kalenders wählen Sie die Option Planung hinzu. Bosch Security Systems... -
Seite 51: Systemverhalten
Der BPS-Wert für NTSC reicht von 0, 1/10 (ein Bild alle 10 Sekunden) bis hin zu 30 BPS. • Wählen Sie die Kameras aus, für die keine Aufzeichnung erfolgen soll. Ein Häkchen unter einer Kameranummer zeigt an, dass für diese Kamera keine Aufzeichnung erfolgt. Bosch Security Systems... - Seite 52 Wählen Sie das Profil. • Stellen Sie die Aufzeichnungsgeschwindigkeiten und Qualitätsstufen für alle Kameras ein. • Um BPS-Bandbreite freizugeben, ist die Aufzeichnungsrate der Kameras, die sich nicht im Alarmzustand befinden, auf die Anzahl der angezeigten BPS beschränkt. Bosch Security Systems...
-
Seite 53: Die Verwendung Des Konfigurations-Tools
Zwar können alle Einstellungen auch mit dem Bildschirmmenü des Divar selbst konfiguriert werden, doch bietet das Konfigurations-Tool eine äußerst benutzerfreundliche Alternative. Außerdem können damit Konfigurationseinstellungen auf der PC-Festplatte gespeichert werden. Diese können dann zu einem späteren Zeitpunkt wiederhergestellt und zur Konfiguration anderer Geräte genutzt werden. Bosch Security Systems... -
Seite 54: Einstieg
Wenn Sie sich mit einer Offline-Konfiguration anmelden, müssen Sie Version 3. Befolgen Sie die Anweisungen auf dem Bildschirm, und wählen Sie das und Modell des Divar, den Videostandard sowie die angeschlossenen Kameras Konfigurations-Tool, wenn Sie zum Abschluss der Installation aufgefordert auswählen. werden. Bosch Security Systems... -
Seite 55: Anmelden
2. Klicken Sie auf Löschen. Ändern der Divar-Liste > Das markierte Divar wird aus der Liste entfernt. Im Fenster Divar bearbeiten können Sie Divars zur Liste hinzufügen oder Divars aus der Liste löschen. Die Liste zeigt die konfigurierten Divars. Bosch Security Systems... -
Seite 56: Maximale Benutzeranzahl
Nutzungen des Control Center merken kann, fügen Sie bitte ein Häkchen in das intuitiv zu bedienen und ändert nicht die Funktionsweise der Menüpunkte. Kästchen bei Anmeldungsinformation speichern ein. Administrator-Kennwörter werden nicht gespeichert. 3. Klicken Sie auf Anmelden. Bosch Security Systems... -
Seite 57: Vorstellung Des Hauptfensters
Diese Werte werden gültig, wenn Sie sie auf das Gerät hochladen. Manche Klicken Sie auf die Schaltfläche Überblick, um allgemeine Informationen Werte, die eine direkte Interaktion mit dem Gerät erfordern zum angeschlossenen Divar zu erhalten. (Bewegungserkennungsbereich, Kontraststeuerung) werden sofort aktualisiert. Bosch Security Systems... -
Seite 58: Schaltfläche Service
2. Geben Sie im Dialogfeld den Speicherort und den Namen der Datei ein, die Sie speichern wollen. 3. Klicken Sie auf OK, um die Einstellungen zu speichern. Mehrfach-Übertragung Klicken Sie auf die Schaltfläche zum Herunterladen , um eine Liste der Divars im Netzwerk zu öffnen, auf die ausgewählte Einstellungen übertragen Bosch Security Systems... - Seite 59 Wenn die Seite Überblick oder Ereignisprotokoll aktiv ist, können Sie den kompletten Inhalt der Seite oder Liste drucken. 1. Klicken Sie auf die Schaltfläche Drucken, um die aktuellen Einstellungen zu drucken. 2. Klicken Sie auf OK, worauf der Druck beginnt. Bosch Security Systems...
- Seite 60 Divar - Easy | Bedienungsanleitung | Die Verwendung des Konfigurations-Tools DE | 6-8 Bosch Security Systems...
-
Seite 61: Menüstandardwerte
Die Tabelle auf den folgenden Seiten führt die Punkte des Menüsystems des Geräts mit den Standardwerten auf. In der rechten Tabellenspalte stehen dabei die Standardwerte der Menüpunkte. Diese Werte werden wiederhergestellt, wenn der Punkt Werkseinstellungen des Menüs Systemeinstellungen gewählt wird. Bosch Security Systems... - Seite 62 Synchronisieren Server-Zeit Nein IP-Adresse 0. 0. 0. 0 Zeitumstellung Anzeige einstellen Kamera einrichten Kameranamen Eingang wählen 01 . . . 16 Name Kamera1 . . . Kamera16 Kamerasperrung Passwort eingeben (nur wenn eingestellt) Kameraliste Keine Kameras gesperrt Bosch Security Systems...
- Seite 63 Weiß Klar Randhelligkeit Schwarz System- einstellungen Sprache Englisch Schnellinstallation Aufzeichnung einrichten Aufzeichnungsmodus Fortlaufend Zeitraum Video löschen Keine Angabe Ereignis einrichten Alarmverweildauer 5 Sekunden Auslöserverweildauer 5 Sekunden Eingang einrichten Summer Aktivieren Einrichtung von Videoverlust Monitor anzeigen Summer Aktivieren Bosch Security Systems...
- Seite 64 DHCP DVR-Name DIVAR Standard-Gateway 0. 0. 0. 0 Bandbreitenlimit 100 MBPS Netzwerkzugriff IP-Bereich Liste von IP-Adressen 0. 0. 0. 0 - 255.255.255.255 Benutzerliste Benutzername Administrator, User2 Benutzerrechte Wiedergabe Benutzerpasswort Kein Passwort COM-Anschluss Baudrate 9600 Parität Keine Stopbit Bosch Security Systems...
- Seite 65 Eingänge Alarm Alle aktivieren Bewegung aktivieren Alle deaktivieren Videosignalverlust aktivieren Aktiviert für angeschlossene Kameras Alarme automatisch bestätigen Aufzeichnung einrichten Normale Alle Kameras, Qualität, BPS Mittel, 1 BPS Eingang Aufzeichnungsdauer 30 Sekunden Bewegung Aufzeichnungsdauer 15 Sekunden Erweiterte Nein Menüs Bosch Security Systems...
- Seite 66 Divar - Easy | Bedienungsanleitung | Menüstandardwerte DE | 7-6 Bosch Security Systems...
-
Seite 67: Technische Daten
Divar - Easy | Bedienungsanleitung DE | 8-1 Technische Daten KAPITEL 8 Auf den folgenden Seiten finden Sie die technischen Daten des Geräts. Bosch Security Systems... -
Seite 68: Elektrik
Eingang mit Schraubanschlüssen Biphase: Ausgang mit Schraubanschlüssen Alarmhandhabung: RS232: DB9-Stecker Eingänge: 16, NO Tastatureingang: RJ11 (6-polig) Max. Eingangsspannung 40 VDC Ausgang: 4 Relaisausgänge Max. Nennwert 30 VAC - 40 VDC - 0,5 A fortlaufend - 10 VA Bosch Security Systems... -
Seite 69: Anzeigemodi
720 x 288 PAL - 720 x 242 NTSC DVD Schreibgeschwindigkeiten DVD+R / DVD+RW: 4x (oder höher) CD-R: 40x (oder höher) CD-RW: 24x (oder höher) Divar-Schreibgeschwindigkeit: ca. 1 MB/s Anzeigemodi: Monitor A: Vollbild, Voll Sequenz, Vierfachbild, Quad-Sequenz, Mehrfachbild, Alarm-Aufruf (Live und Wiedergabe) Aufzeichnungsmodi: Dauer Bosch Security Systems... -
Seite 70: Umgebung
Lagerung: -25 °C bis +70 °C Relative Luftfeuchtigkeit: Betrieb:<93{C:HardSpace}%, nicht kondensierend Lagerung:<95{C:HardSpace}%, nicht kondensierend Elektromagnetische Verträglichkeit EMV-Anforderungen: USA:FCC Part 15, Class B EU: EMV-Direktive 89/336/EWG Immunität:EN50130-4 Emission:EN55022 Class B Oberwellen:EN61000-3-2 Spannungschwankungen:EN61000-3-3 Sicherheit: USA:UL6500 2nd Edition EU:CE, EN60950: 2000 Kanada:CAN/CSA-E60065-00 Bosch Security Systems... - Seite 72 Bosch Sicherheitssysteme GmbH Bosch Security Systems B.V. Ludwig-Bölkow-Allee P.O. Box 80002 85521 Ottobrunn 5600 JB Eindhoven Germany The Netherlands www.bosch-sicherheitssysteme.de www.boschsecuritysystems.com © 2006 Bosch Security Systems B.V. Subject to change.
