Divar - Easy | Bedienungsanleitung | Hardware-Einrichtung
Monitoranschlüss
Schließen Sie das Gerät mit 75-Ohm-Videokoaxialkabeln mit BNC-Verbindung
an die Monitor an. Das Gerät liefert ein 1-Vpp-CVBS-Signal.
Wenn der Monitor eine Durchschleifverbindung besitzt und Sie keinen
Durchschleifausgang nutzen, wählen Sie am Monitor eine Impedanzeinstellung
von 75 Ohm. Ist die Durchschleifverbindung des Monitors an ein Zusatzgerät
angeschlossen, wird der Abschluss dieses Geräts auf 75 Ohm und der Abschluss
des Monitors auf hohe Impedanz gesetzt. (Beachten Sie bitte, dass dies bei
Geräten mit automatischer Terminierung nicht erforderlich ist.)
Technische Daten
Ausgangssignal:
Composite-Video 1 Vpp, 75 Ohm, Synch. 0,3 Vpp
±10 %
Auflösung:
720 x 576 PAL, 720 x 484 NTSC
Verbindertyp:
BNC
Bosch Security Systems

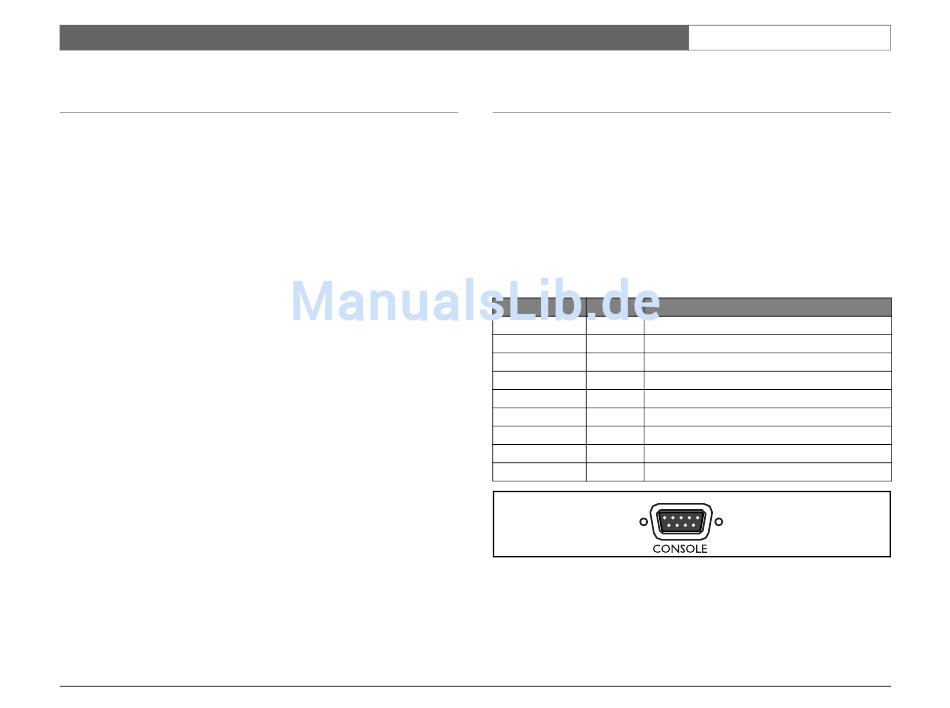

Konsolenportanschluss
Der serielle Konsolenportanschluss RS232 wird für die Verbindung eines PC
mit dem Gerät zur Konfiguration oder für Wartungszwecke genutzt. Mit einem
Nullmodemkabel können Sie die serielle Schnittstelle des PC mit dem Gerät
verbinden. Die Baudrate kann im Menü gewählt werden.
Technische Daten
Verbindertyp:
9-poliger D-Sub-Stecker
Maximale Eingangsspannung: ±25V
Kommunikatonsprotokoll:
Ausgangssignale nach EIA/TIA-232-F
Konsolenportanschluss RS232.
Signalname:
Pin-Nr.
Beschreibung
DCD_in
1
Trägererkennungssignal (nicht verwendet).
RX
2
RS232-Empfangssignal
TX
3
RS232-Sendesignal
N/O
4
Nicht angeschlossen
Systemmasse
5
Systemmasse
N/O
6
Nicht angeschlossen
RTS
7
RS232-Sendeanforderungssignal
CTS
8
RS232-Sendebereitsignal
N/O
9
Nicht angeschlossen
5
9
DE | 4-3
1
6
Konsolenansicht
