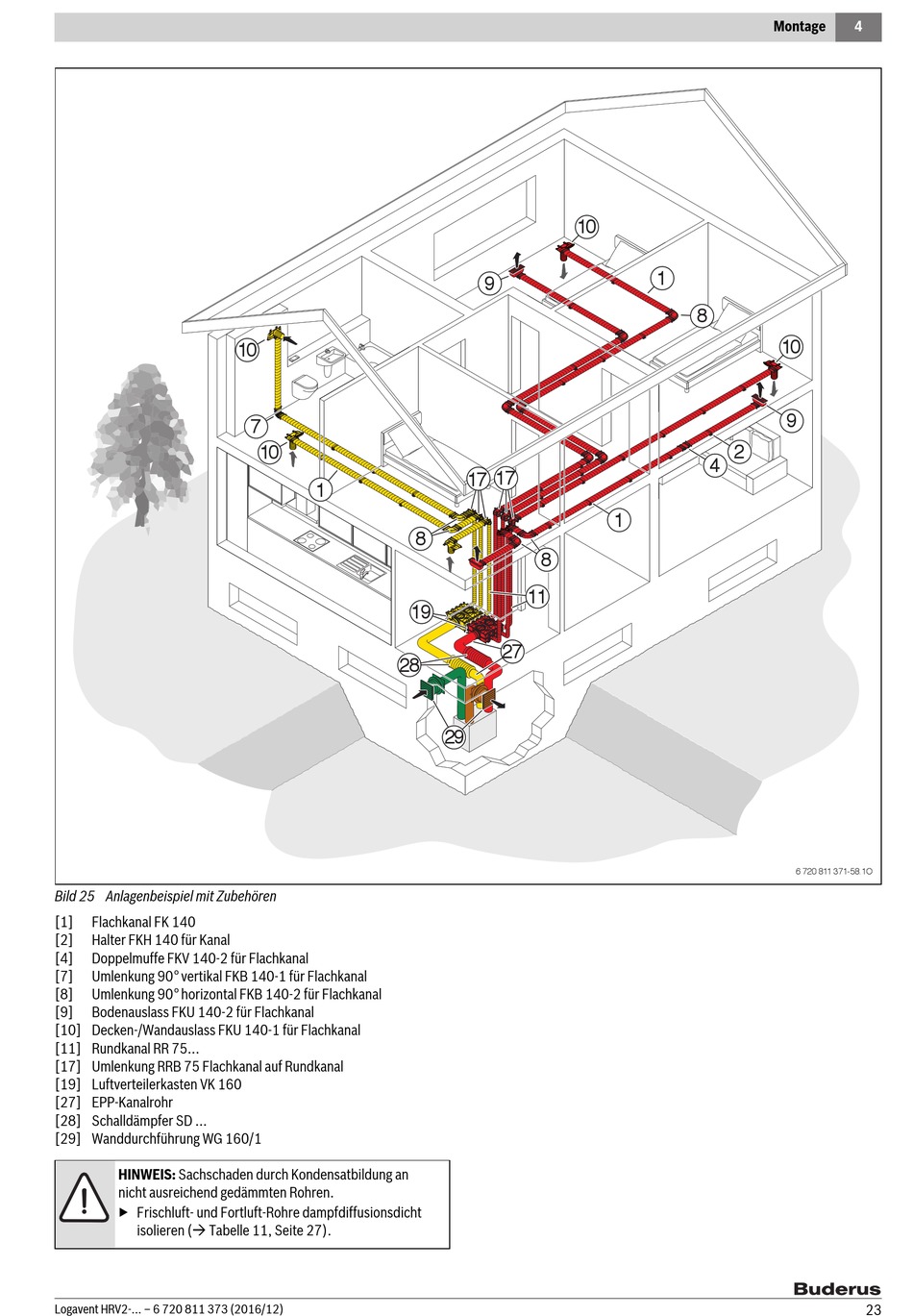

Bild 25 Anlagenbeispiel mit Zubehören
[1] Flachkanal FK 140
[2] Halter FKH 140 für Kanal
[4] Doppelmuffe FKV 140-2 für Flachkanal
[7] Umlenkung 90 ° vertikal FKB 140-1 für Flachkanal
[8] Umlenkung 90 ° horizontal FKB 140-2 für Flachkanal
[9] Bodenauslass FKU 140-2 für Flachkanal
[10] Decken-/Wandauslass FKU 140-1 für Flachkanal
[11] Rundkanal RR 75...
[17] Umlenkung RRB 75 Flachkanal auf Rundkanal
[19] Luftverteilerkasten VK 160
[27] EPP-Kanalrohr
[28] Schalldämpfer SD ...
[29] Wanddurchführung WG 160/1
HINWEIS: Sachschaden durch Kondensatbildung an
nicht ausreichend gedämmten Rohren.
▶ Frischluft- und Fortluft-Rohre dampfdiffusionsdicht
isolieren ( Tabelle 11, Seite 27).
Logavent HRV2-... – 6 720 811 373 (2016/12)
10
7
10
1
28
10
9
17
17
8
8
11
19
27
29
Montage
1
8
10
9
2
4
1
4
6 720 811 371-58.1O
