2 Angaben zum Produkt
Fühler und Druckmessstutzen
11
10
9
8
7
6

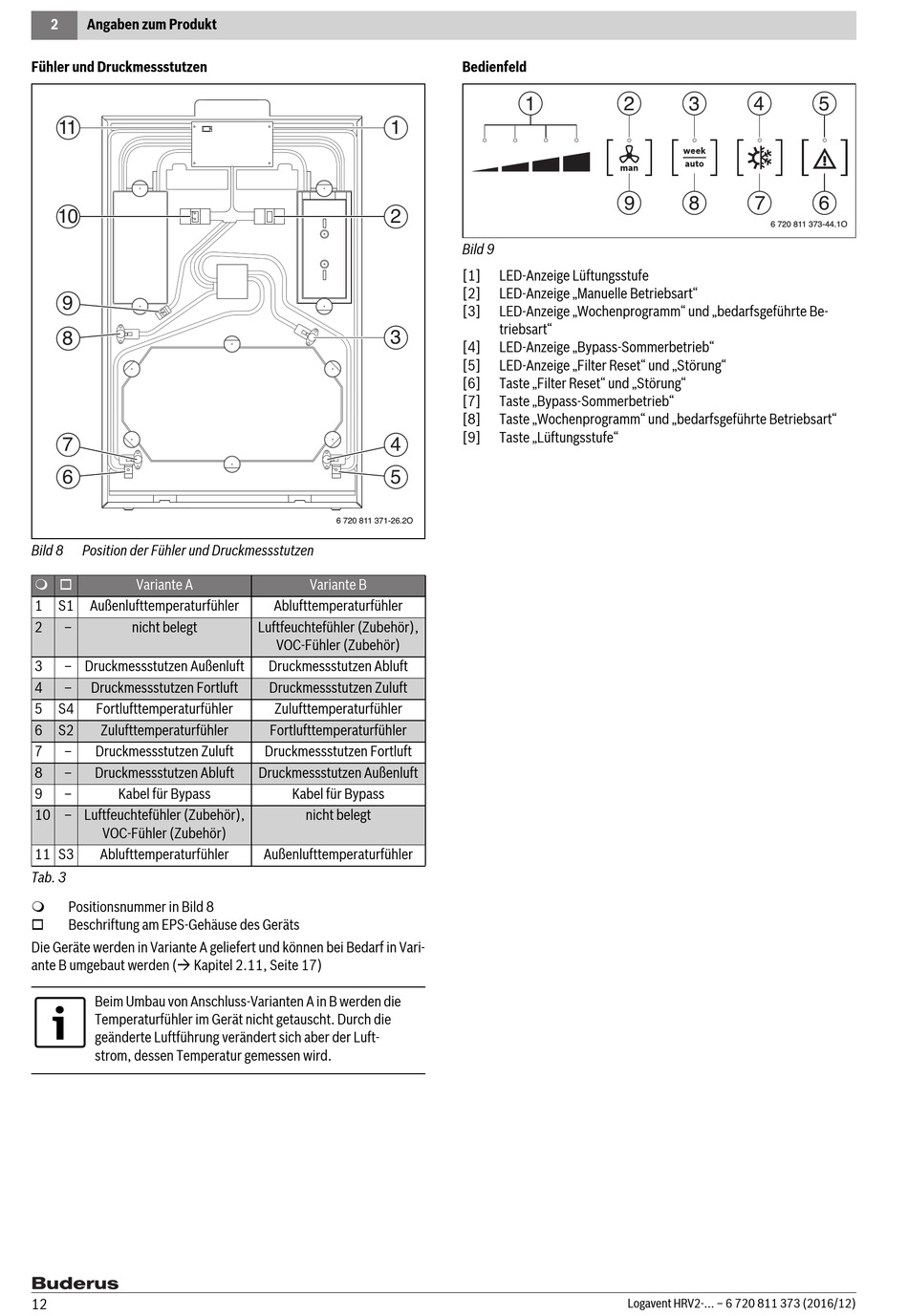

Bild 8 Position der Fühler und Druckmessstutzen
 
Variante A
1 S1 Außenlufttemperaturfühler
2 – nicht belegt
3 – Druckmessstutzen Außenluft
4 – Druckmessstutzen Fortluft
5 S4 Fortlufttemperaturfühler
6 S2 Zulufttemperaturfühler
7 – Druckmessstutzen Zuluft
8 – Druckmessstutzen Abluft
9 – Kabel für Bypass
10 – Luftfeuchtefühler (Zubehör),
VOC-Fühler (Zubehör)
11 S3 Ablufttemperaturfühler
Tab. 3

Positionsnummer in Bild 8

Beschriftung am EPS-Gehäuse des Geräts
Die Geräte werden in Variante A geliefert und können bei Bedarf in Vari-
ante B umgebaut werden ( Kapitel 2.11, Seite 17)
Beim Umbau von Anschluss-Varianten A in B werden die
Temperaturfühler im Gerät nicht getauscht. Durch die
geänderte Luftführung verändert sich aber der Luft-
strom, dessen Temperatur gemessen wird.
12
1
2
3
4
5
6 720 811 371-26.2O
Variante B
Ablufttemperaturfühler
Luftfeuchtefühler (Zubehör),
VOC-Fühler (Zubehör)
Druckmessstutzen Abluft
Druckmessstutzen Zuluft
Zulufttemperaturfühler
Fortlufttemperaturfühler
Druckmessstutzen Fortluft
Druckmessstutzen Außenluft
Kabel für Bypass
nicht belegt
Außenlufttemperaturfühler

Bedienfeld

1 2
9
Bild 9
[1] LED-Anzeige Lüftungsstufe
[2] LED-Anzeige „Manuelle Betriebsart"
[3] LED-Anzeige „Wochenprogramm" und „bedarfsgeführte Be-
triebsart"
[4] LED-Anzeige „Bypass-Sommerbetrieb"
[5] LED-Anzeige „Filter Reset" und „Störung"
[6] Taste „Filter Reset" und „Störung"
[7] Taste „Bypass-Sommerbetrieb"
[8] Taste „Wochenprogramm" und „bedarfsgeführte Betriebsart"
[9] Taste „Lüftungsstufe"
Logavent HRV2-... – 6 720 811 373 (2016/12)
3 4 5
8 7 6
6 720 811 373-44.1O
