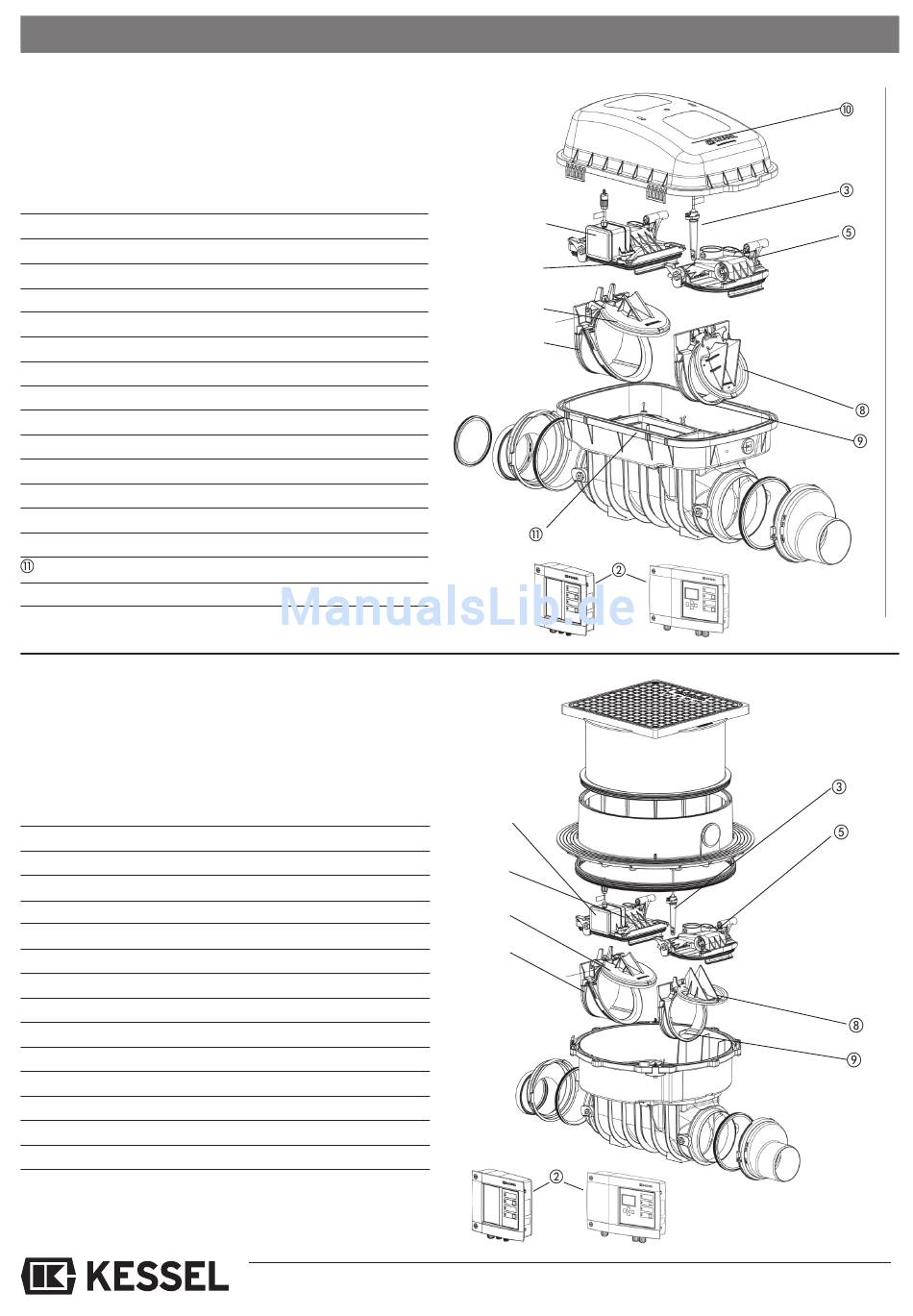

Ersatzteile - Kessel FKA Standard Bedienungsanleitung

FKA zum Einbau in die freiliegende Abwasserleitung
(Art.-Nr. 83100, 83125, 83150, 83200 bzw. Komfort: Art.Nr.
84100, 84125, 84150, 84200)
Alle Ersatzteile sind über den Fachbetrieb beziehbar.
Bezeichnung
➀
FKA-Antriebsmotor IP 68 (5 m Leitung)
➁
FKA-Schaltgerät Standard IP 54
FKA-Schaltgerät Komfort IP 54
a) Zusatzplatine für potentialfreien Kontakt
b) Fernsignalgeber 20m
c) Batterie 9V (2 Stück erforderlich)
➂
Optische Sonde IP 68 (5 m, inkl. Adaptern)
➃
FKA-Deckel Zulauf
➄
FKA-Deckel Auslauf
➅
Motorische Klappe
➆
Einschiebeteil für motorische Klappe
➇
Mechanische Klappe
➈
Einschiebeteil für mechanische Klappe
➉
Haube
Übergangsstück
Prüftrichter
Dichtungsset (für Deckel Zulauf und Auslauf)
FKA zum Einbau in die Bodenplatte (Art.-Nr. 83 100S/X,
83 125S/X, 83 150 S/X, 83 200S/X bzw. Komfort: Art.-Nr.
84100 S/X, 84125 S/X, 84150 S/X, 84200 S/X))
Alle Ersatzteile sind über den Fachbetrieb beziehbar.
Bezeichnung
➀
FKA-Antriebsmotor IP 68 (5 m Leitung)
➁
FKA-Schaltgerät Standard IP 54
FKA-Schaltgerät Komfort IP 54
a) Zusatzplatine für potentialfreien Kontakt
b) Fernsignalgeber 20m
c) Batterie 9V (2 Stück erforderlich)
➂
Optische Sonde IP 68 (5 m, inkl. Adaptern)
➃
FKA-Deckel Zulauf
➄
FKA-Deckel Auslauf
➅
Motorische Klappe
➆
Einschiebeteil für motorische Klappe
➇
Mechanische Klappe
➈
Einschiebeteil für mechanische Klappe
Prüftrichter
Dichtungsset (für Deckel Zulauf und Auslauf)

6. Ersatzteile

Art.-Nr.
➀
80076
80073
➃
80071
80072
➅
20162
➆
197-081
80888
80016
80017
80038
80039
80033
80034
83031
83032
70214
70318
Art.-Nr.
➀
80076
80073
➃
80071
80072
➅
20162
➆
197-081
80888
80016
80017
80038
80039
80033
80034
70214
70318
10
a,b,c
a,b,c
