GeBe GPT-4352 Bedienungsanleitung Seite 4

4 4 4 4

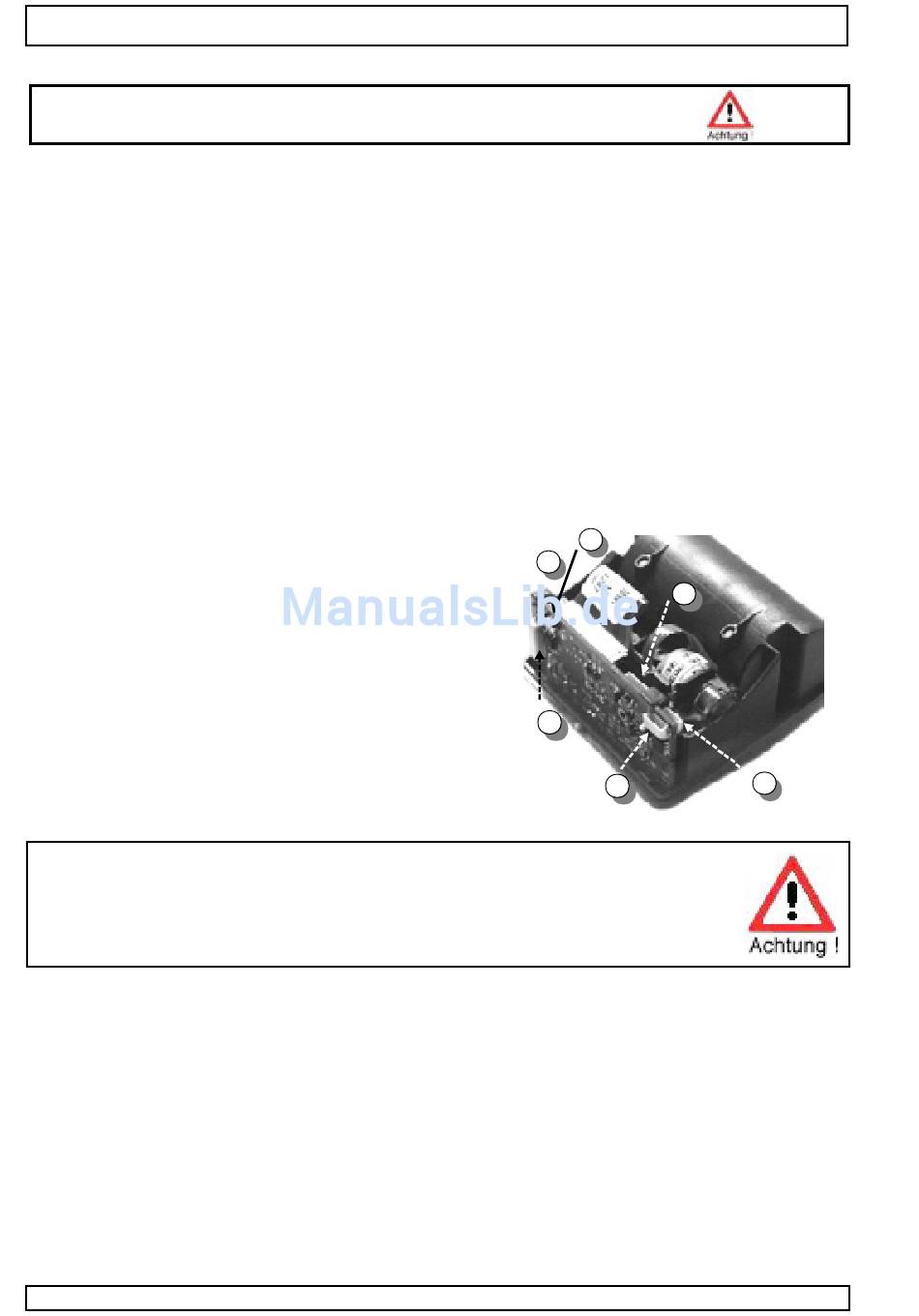

3 3 3 3 . . . . A A A A n n n n s s s s c c c c h h h h l l l l i i i i e e e e ß ß ß ß e e e e n n n n d d d d e e e e s s s s D D D D r r r r u u u u c c c c k k k k e e e e r r r r s s s s
Zu Installationsarbeiten:
Netz - und Spannungsversorgungen stets ausschalten !
3 3 3 3 . . . . 1 1 1 1 A A A A n n n n s s s s c c c c h h h h u u u u s s s s s s s s d d d d e e e e r r r r S S S S p p p p a a a a n n n n n n n n u u u u n n n n g g g g s s s s v v v v e e e e r r r r s s s s o o o o r r r r g g g g u u u u n n n n g g g g ( ( ( ( 1 1 1 1 ) ) ) )
Der Drucker kann entweder mit einer festen Spannung aus einem Netzgerät oder aus einem Akku gespeist
werden. Akku oder Netzteil werden am gleichen Stecker angeschlossen. Der Drucker kann über den Span-
nungsversorgungsanschluss mit Spannungen zwischen 3,5 V (bei Druckern mit Centronics Adapter mit 4,5V)
und 7,2 V versorgt werden. Die passende Logikspannung wird auf der Leiterplatte erzeugt. Das in Sets mitge-
lieferte Stromversorgungskabel GKA-410 wird an den Steckverbinder J4 angeschlossen (3 rote Kabel für + 3,5
-7,2 VDC , 3 schwarze Kabel für Masse und ein weißes Kabel für einen NTC 6,8 KOhm eines Ni-MH Akkus).
Bei einfachem Poweranschluss ist das weiße Kabel ohne Funktion. Es wird empfohlen, die Leitungslänge so
kurz wie möglich zu wählen. Eine zu lange Leitung mit hohem Leitungswiderstand führt zu einem schlechten
Druckbild, u.U. bis hin zum Versagen des Druckers.
Achtung: Vermeiden Sie Verpolung der Anschlüsse. Das führt unverzüglich zu Beschädigungen des Druckers.
Überprüfen Sie den Anschluss der Stromversorgung nach der Verdrahtung nochmals sorgfältig, bevor Sie die
Netzversorgung einschalten.
3 3 3 3 . . . . 2 2 2 2 P P P P o o o o w w w w e e e e r r r r D D D D o o o o w w w w n n n n ( ( ( ( 2 2 2 2 ) ) ) )
Standardmäßig wird ab V1.4c die Variante ausgeliefert, in der der Power-Off-Mode nicht möglich ist. Der Con-
troller verfügt über mehrere Stufen des Stromsparens (Power Down Modi):
• Idle-Mode (typisch. 8 mA)
• Sleep-Mode (typisch. 20 ±A)
• Power-Off-Mode (typisch. 0,1 ±A), optionale bestückung erforderlich
Während der Annahme von Daten bzw. während des Drucks ist der
Controller im aktiven Zustand.
Bei paralleler Schnittstelle ist der Ballastwiderstand R35 nicht be-
stückt.
Idle Mode ist erreichbar: Bei gestecktem Jumper J3.
Sleep Mode ist erreichbar: Bei gezogenem Jumper J3.
Power Off Logik ist nicht bestückt (dafür R37 bestückt).
3 3 3 3 . . . . 3 3 3 3 A A A A n n n n s s s s c c c c h h h h l l l l u u u u s s s s s s s s d d d d e e e e s s s s L L L L a a a a d d d d e e e e g g g g e e e e r r r r ä ä ä ä t t t t e e e e s s s s ( ( ( ( 3 3 3 3 ) ) ) )
EVAL Drucker sind standardmäßig mit einer Ladeschaltung für 4
Ni-MH Zellen ausgestattet, der Betrieb mit 3 oder 5 Zellen ist
ebenfalls möglich.
Geladen wird mit dem ungeregelten, mit einem speziellen Innen-
widerstand versehenen Steckernetzteil GNG-6V-0,5A-U, das
über das Kabel GKA-416 an den Stecker J1 angeschlossen
wird. Die Ladezeit für ein 1200 mA/h Akkus beträgt ca. 5 Stun-
den. Während des Ladevorgangs zeigt die LED auf dem Bedi-
enfeld durch verschiedenes Pulsen an, ob der Schnell- oder Er-
haltungslademodus aktiv ist.
ACHTUNG !
Zum Laden der Akkus darf niemals ein Festspannungsnetzteil verwendet werden. Die Ladeschal-
tung ist ein "Simple Switch-Regler", d.h. die Strombegrenzung erfolgt nicht im Laderegler des
Druckers, sondern im Steckerladenetzteil.
Verwenden Sie das passende GeBE-Ladenetzteil GNG-6.0V-0,5A-U.
Zu technischen Fragen wenden Sie sich bitte an den GeBE Technik-Support
3 3 3 3 . . . . 4 4 4 4 S S S S c c c c h h h h n n n n i i i i t t t t t t t t s s s s t t t t e e e e l l l l l l l l e e e e n n n n
Serielle Schnittstelle (4)
Das bei Sets mitgelieferte Schnittstellenkabel GKA-406 wird an den Steckverbinder J2 angeschlossen.
Bei RS232-Ausführungen kann dieses Kabel direkt an einen PC angeschlossen werden.
Optional ist auch ein einseitig offenes Kabel GKA-414 mit 5 Einzelleitungen erhältlich.
Parallele Schnittstelle (5)
An den Typ GPT-4352-LV-82-SPI-EVAL ist ein Centronics-Schnittstellenadapter GPT-4382-10 über das Kabel
GKA-407 anschließbar.
Infrarot Schnittstelle (6)
Auf dem Typ GPT-4352-LV-82-IR-EVAL ist ein interner IR-Tranceiver direkt unter dem roten Folienfenster des Bedi-
enfeldes angebracht. Wird über das Kabel GKA-408 der Infrarot-Schnittstellenadapter GCT-4382-20 angeschlos-
sen, wird der interne Tranceiver automatisch abgeschaltet.
TTL Schnittstelle (4)
Auf dem Typ GPT-4352-LV-82-TTL(4,5V)-EVAL ist der RS232 Schnittstellentreiber nicht bestückt, sondern die TTL-
Signale des UARTs sind direkt auf J2 durchgeschleift. Dadurch lassen sich dort u.a. optoentkoppelte Schnittstel-
lenadapter für RS232, RS422/485, TTY anschließen.
GeBE E + F GmbH • www.oem-printer.com • GeBE Dok.Nr.: SMAN-D-412-V2.6 Easy-Load Thermodrucker GPT-4352
A A A A n n n n s s s s c c c c h h h h l l l l i i i i e e e e ß ß ß ß e e e e n n n n d d d d e e e e s s s s D D D D r r r r u u u u c c c c k k k k e e e e r r r r s s s s
6
2
1
5
3
4
