GeBe GPT-4352 Bedienungsanleitung Seite 3

E E E E i i i i n n n n b b b b a a a a u u u u
2 2 2 2 . . . . E E E E i i i i n n n n b b b b a a a a u u u u
2 2 2 2 . . . . 1 1 1 1 E E E E i i i i n n n n b b b b a a a a u u u u i i i i n n n n e e e e i i i i n n n n e e e e F F F F r r r r o o o o n n n n t t t t p p p p l l l l a a a a t t t t t t t t e e e e
Der Muldendrucker GPT-4352 lässt sich mit zwei Schrauben in einen einfach herzu-
stellenden Ausschnitt einer bis zu 4 mm dicken Frontplatte einbauen. Die Auflageflä-
che ist plan. Ringsum hat die Einbaumulde einen kleinen, 1 mm breiten Kragen, der
den zwischen Gehäusewand und Mulde entstehenden Spalt überdeckt.
Die Mulde wird von a a a a u u u u ß ß ß ß e e e e n n n n in den Ausschnitt gesteckt und lässt sich dann leicht an
zwei Laschen anschrauben.
Die zwei Bohrungen mit 2,8 mm Durchmesser erlauben den Einsatz von M 2,5 -
Schrauben.
Abmaße für den Einbauausschnitt finden Sie auf Seite 15.
2 2 2 2 . . . . 3 3 3 3 E E E E i i i i n n n n b b b b a a a a u u u u b b b b e e e e i i i i s s s s p p p p i i i i e e e e l l l l e e e e u u u u n n n n d d d d A A A A n n n n w w w w e e e e n n n n d d d d u u u u n n n n g g g g e e e e n n n n

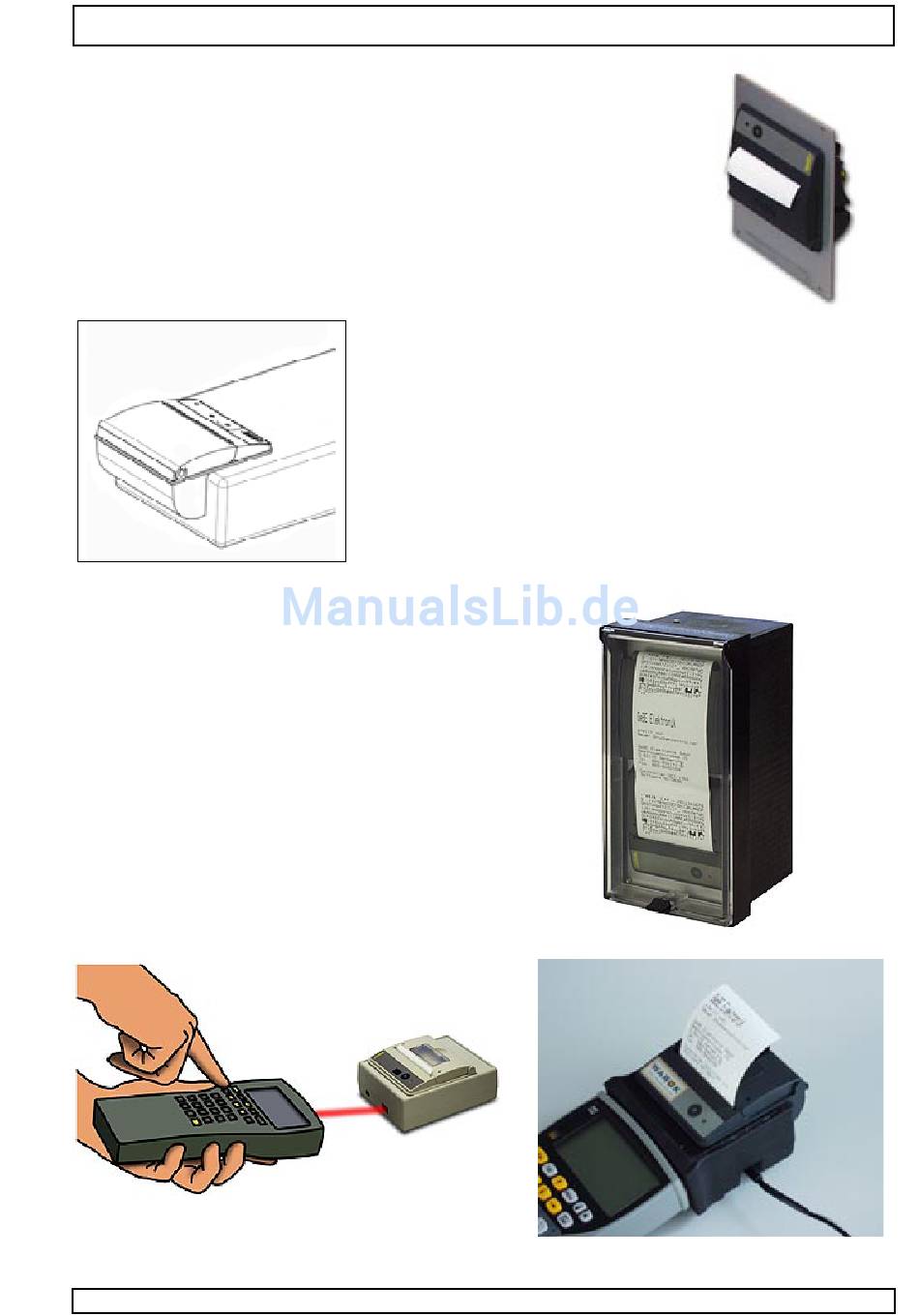

Wie die Bilder zeigen, sind die Einbaumöglichkeiten
beinahe unbegrenzt.
Der Vorteil der kompletten Thermodruckereinbau-
mulde besteht vor allem darin, dass es damit mög-
lich wird, auch in Applikationen mit kleineren Produk-
tionsstückzahlen die praktische Easyload Technolo-
gie der Druckwerkmechanik zu nutzen.
Zu dem Einbaudrucker liefert GeBE auch ein pas-
senden Einbaupapieraufwickler, so dass, wie ne-
benstehend gezeigt, auch ein Drucker mit Präsen-
tierbühne z.B. in einem DIN-Schalttafeleinbaugehäu-
se untergebracht werden kann. Die Einbaumulde ist
auch in der Kleinstdruckerserie POCKET von GeBE
verwendet und eignet sich hervorragend für Hand-
heldcomputer mit angebauter Druckstation.
Z Z Z Z u u u u s s s s a a a a m m m m m m m m e e e e n n n n s s s s p p p p i i i i e e e e l l l l e e e e i i i i n n n n e e e e s s s s H H H H a a a a n n n n d d d d h h h h e e e e l l l l d d d d g g g g e e e e r r r r ä ä ä ä t t t t e e e e s s s s m m m m i i i i t t t t I I I I R R R R - - - - S S S S c c c c h h h h n n n n i i i i t t t t t t t t s s s s t t t t e e e e l l l l l l l l e e e e
u u u u n n n n d d d d e e e e i i i i n n n n e e e e m m m m P P P P o o o o c c c c k k k k e e e e t t t t d d d d r r r r u u u u c c c c k k k k e e e e r r r r v v v v o o o o n n n n G G G G e e e e B B B B E E E E
GeBE E + F GmbH • www.oem-printer.com • GeBE Dok.Nr.: SMAN-D-412-V2.6 Easy-Load Thermodrucker GPT-4352
2 2 2 2 . . . . 2 2 2 2 H H H H a a a a l l l l b b b b e e e e i i i i n n n n b b b b a a a a u u u u i i i i n n n n K K K K u u u u n n n n s s s s t t t t s s s s t t t t o o o o f f f f f f f f g g g g e e e e h h h h ä ä ä ä u u u u s s s s e e e e
Wie die nebenstehende Skizze zeigt, lässt sich die Druckermulde auch in
der Kante eines Gehäuses einbauen. Bei diese Einbauvariante ragt der Teil
der Einbaumulde, in der sich die Papierrolle befindet, aus dem Gehäuse
heraus. Dadurch bleibt im Gehäuse Platz für den Einbau anderer Kompo-
nenten frei.
Um den Einbau in verschiedene Gehäuseform zu ermöglichen, wurde die
Außenwand des Papierbehälters unterhalb des Auflagekragens glatt be-
lassen. Es kann etwa die Hälfte der Papiervoratskammer bis zu dem
schräg hinauflaufenden Schlitz, der zur Einführung der Befestigungslasche
dient, genutzt werden, so dass die Mulde bis zu etwa 19 mm aus dem Ge-
häuse herausragen kann.
3 3 3 3
