Informationen über das Gerät
Gerätebeschreibung
Mithilfe des Laser Distanzmessgerätes können Entfernungen,
Flächen und Volumen in Innenbereichen ermittelt werden.
Indirekte Messungen werden mittels der Pythagoras-Funktion
durchgeführt.
Für die Bedienung der verschiedenen Messfunktionen ist das
Gerät mit separaten Bedienelementen (2) ausgestattet. Das
mehrzeilige und wahlweise auch beleuchtete Display (3) zeigt die
ermittelten Werte an.
Durch das staub- und spritzwassergeschützte Gehäuse (IP54) ist
das Gerät auch für den Einsatz auf Baustellen geeignet.
Messentfernung
Die Reichweite des Gerätes entnehmen Sie dem Kapitel
Technischen Daten.
Größere Entfernungen sind unter bestimmten Bedingungen –
z. B. nachts, in der Dämmerung oder wenn das Ziel von Schatten
verdeckt wird – auch ohne Zieltafel möglich. Verwenden Sie
tagsüber eine Zieltafel, um die Entfernung bei schlecht
reflektierenden Zielen zu vergrößern.
Zieloberflächen
Es können Messfehler auftreten, wenn der Laser auf farblose
Flüssigkeiten (z. B. Wasser), staubfreies Glas, Styropor oder
andere halbdurchlässige Materialen trifft. Es kann ebenfalls zu
einer Verfälschung des Messergebnisses kommen, wenn der
Laser auf eine hochglänzende Fläche trifft und von dieser
abgelenkt wird. Matte, nicht-reflektierende oder dunkle Flächen
können die Messzeit verlängern.

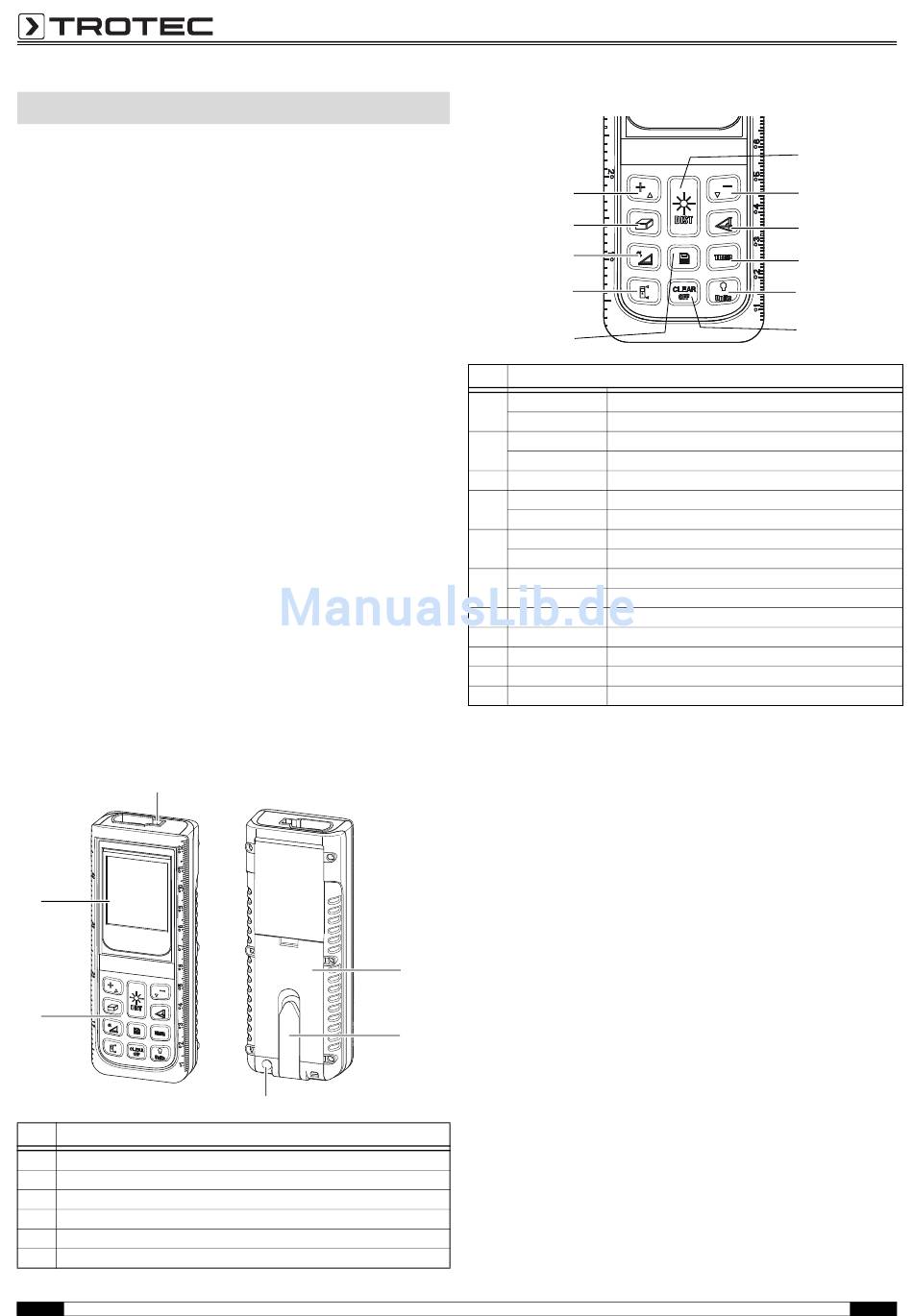

Gerätedarstellung
6
5
4
Nr.
Bedienelement
1
Batteriefachöffnung
2
Multifunktionales Endstück
3
Stativgewinde
4
Bedienelemente
5
Display
6
Laser
2
1
2
3
Bedienungsanleitung – Laser Distanzmessgerät BD25
Bedienelemente
17
16
15
14
13
Nr.
Bedienelement
7
Kurz drücken:
Einschalt-/Messtaste
Lang drücken:
Taste für Dauerentfernungsmessung
8
Kurz drücken:
Minus-Taste
Lang drücken:
Taste Signalton (ein/aus)
9
Kurz drücken:
Taste für indirekte Messungen
10
Kurz drücken:
Timer-Taste
Lang drücken:
Timer einstellen
11
Kurz drücken:
Beleuchtungstaste (ein/aus)
Lang drücken:
Einheitentaste (ft, in, m)
12
Kurz drücken:
Löschtaste
Lang drücken:
Ausschalttaste
13
Kurz drücken:
Speichertaste (Chronik)
14
Kurz drücken:
Referenztaste
15
Lang drücken:
Taste Neigung (ein/aus)
16
Kurz drücken:
Fläche-/Raumvolumentaste
17
Kurz drücken:
Plus-Taste
7
8
9
10
11
12
