RIVETEC RL 100 Betriebsanleitung Seite 32

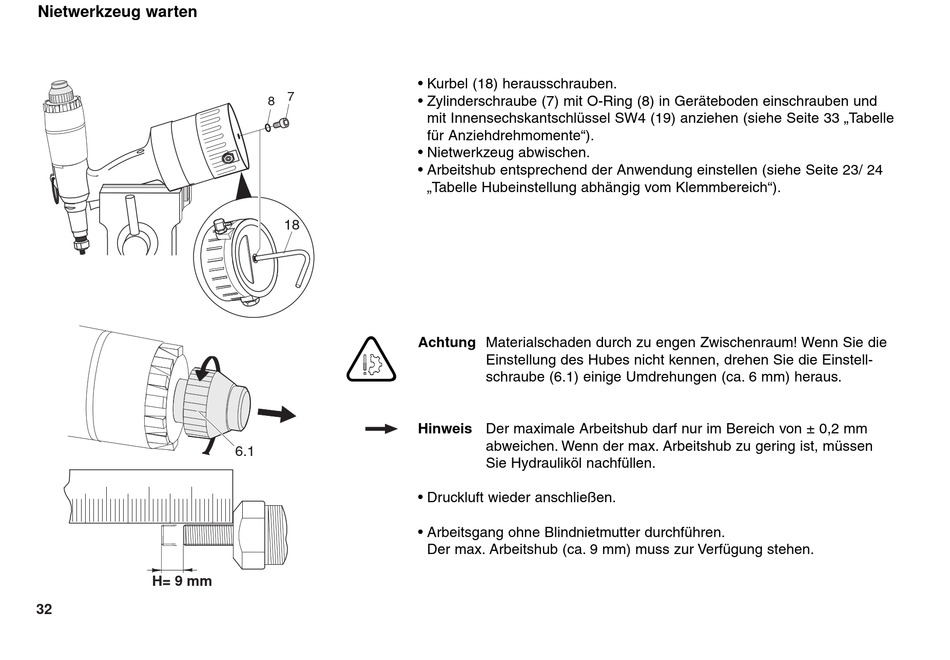

Nietwerkzeug warten
H= 9 mm
32
8 7
18
E
6.1
• Kurbel (18) herausschrauben.
• Zylinderschraube (7) mit O-Ring (8) in Geräteboden einschrauben und
mit Innensechskantschlüssel SW4 (19) anziehen (siehe Seite 33 „Tabelle
für Anziehdrehmomente").
• Nietwerkzeug abwischen.
• Arbeitshub entsprechend der Anwendung einstellen (siehe Seite 23/ 24
„Tabelle Hubeinstellung abhängig vom Klemmbereich").
Achtung Materialschaden durch zu engen Zwischenraum! Wenn Sie die
Einstellung des Hubes nicht kennen, drehen Sie die Einstell-
schraube (6.1) einige Umdrehungen (ca. 6 mm) heraus.
Hinweis Der maximale Arbeitshub darf nur im Bereich von ± 0,2 mm
abweichen. Wenn der max. Arbeitshub zu gering ist, müssen
Sie Hydrauliköl nachfüllen.
• Druckluft wieder anschließen.
• Arbeitsgang ohne Blindnietmutter durchführen.
Der max. Arbeitshub (ca. 9 mm) muss zur Verfügung stehen.
