RIVETEC RL 100 Betriebsanleitung Seite 12

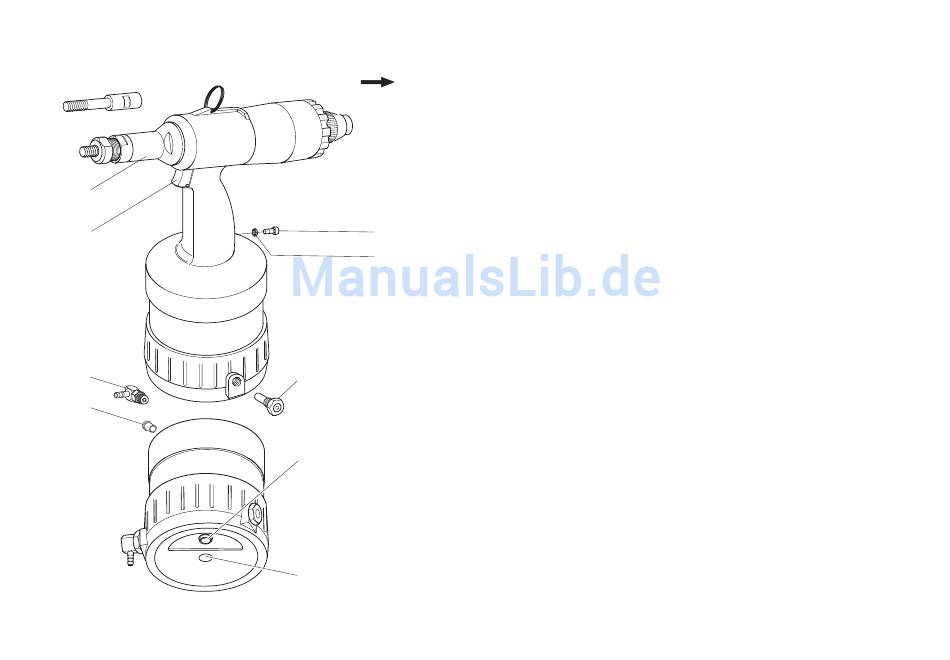

Beschreibung des Nietwerkzeuges
13
12
11
10
12
Hinweis Die Zylinderschraube (7) und der O-Ring (8) sind fest im Griff
Zylinderschraube
7
O-Ring
8
7
Sicherheitsventil
9
8
Stopfen
10
Schwenk-
11
verschraubung
9
Drücker
12
15
Vordere Hülse
13
Hub-Einstell-
15
schraube
Zylinderschraube
7
7
im Geräteboden
eingeschraubt. Die Zylinderschraube (7) dürfen Sie nicht lösen,
da sonst Hydrauliköl ausläuft.
Verschluss für Hydraulikölsystem
Öffnung dient zum Öleinfüllen
Dichtung für Hydraulikölsystem
(Messing) Bei zu hohem Druck
(ca. 8 bar) öffnet es und lässt Luft ab
dient zum Schutz des Gewindes
und gegen Verschmutzung
dient zum Anschluss der Druckluftleitung
(6 bar Betriebsdruck)
— startet den Rechtslauf
— löst einen Nietvorgang aus
— stoppt den Linkslauf
verdeckt Gewindedorn
dient zur Einstellung des Hubes
verschließt die Öffnung zum Zurückziehen
des Pneumatik-Kolbens
