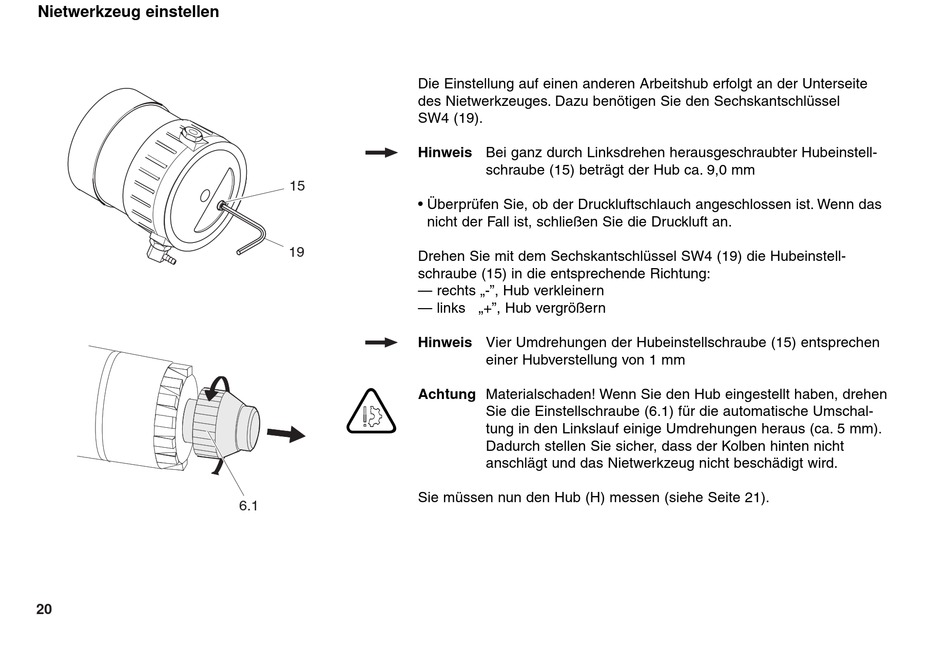

Nietwerkzeug einstellen
20
15
19
E
6.1
Die Einstellung auf einen anderen Arbeitshub erfolgt an der Unterseite
des Nietwerkzeuges. Dazu benötigen Sie den Sechskantschlüssel
SW4 (19).
Hinweis Bei ganz durch Linksdrehen herausgeschraubter Hubeinstell-
schraube (15) beträgt der Hub ca. 9,0 mm
• Überprüfen Sie, ob der Druckluftschlauch angeschlossen ist. Wenn das
nicht der Fall ist, schließen Sie die Druckluft an.
Drehen Sie mit dem Sechskantschlüssel SW4 (19) die Hubeinstell-
schraube (15) in die entsprechende Richtung:
— rechts „-", Hub verkleinern
— links „+", Hub vergrößern
Hinweis Vier Umdrehungen der Hubeinstellschraube (15) entsprechen
einer Hubverstellung von 1 mm
Achtung Materialschaden! Wenn Sie den Hub eingestellt haben, drehen
Sie die Einstellschraube (6.1) für die automatische Umschal-
tung in den Linkslauf einige Umdrehungen heraus (ca. 5 mm).
Dadurch stellen Sie sicher, dass der Kolben hinten nicht
anschlägt und das Nietwerkzeug nicht beschädigt wird.
Sie müssen nun den Hub (H) messen (siehe Seite 21).
