RIVETEC RL 100 Betriebsanleitung Seite 18

Nietwerkzeug einstellen
13
1
18
3
14

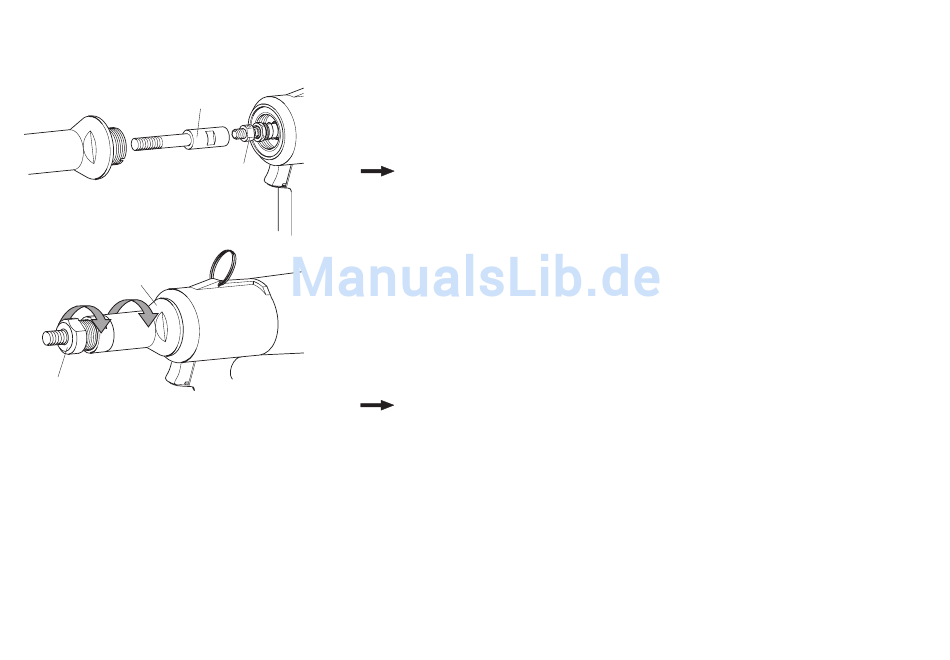

• Maulschlüssel SW13 am Gewindedorn (3) ansetzen.
• Unter Gegenhalten der Kontermutter (14) den Gewindedorn lösen und
herausschrauben.
Hinweis Fetten Sie den neuen Gewindedorn leicht mit säurefreiem Fett
ein. Beachten Sie beim Anziehen die Tabelle für Anziehdrehmo-
mente im Kapitel „Nietwerkzeug warten".
• Neuen Gewindedorn (3) aufschrauben (min. 6 Gewindegänge) und unter
Gegenhalten der Kontermutter (14) anziehen (siehe Seite 33 „Tabelle für
Anziehdrehmomente").
• Vordere Hülse (13) aufschrauben und mit Maulschlüssel SW30 fest
anziehen (siehe Seite 33 „Tabelle für Anziehdrehmomente").
• Passendes Mundstück (1) aufschrauben.
Hinweis Sie müssen nun zuerst eine Einstellung des Hubes vornehmen.
Anschließend müssen Sie die Länge L des Gewindedornes ein-
stellen (vergleiche Abbildung Seite 17).
