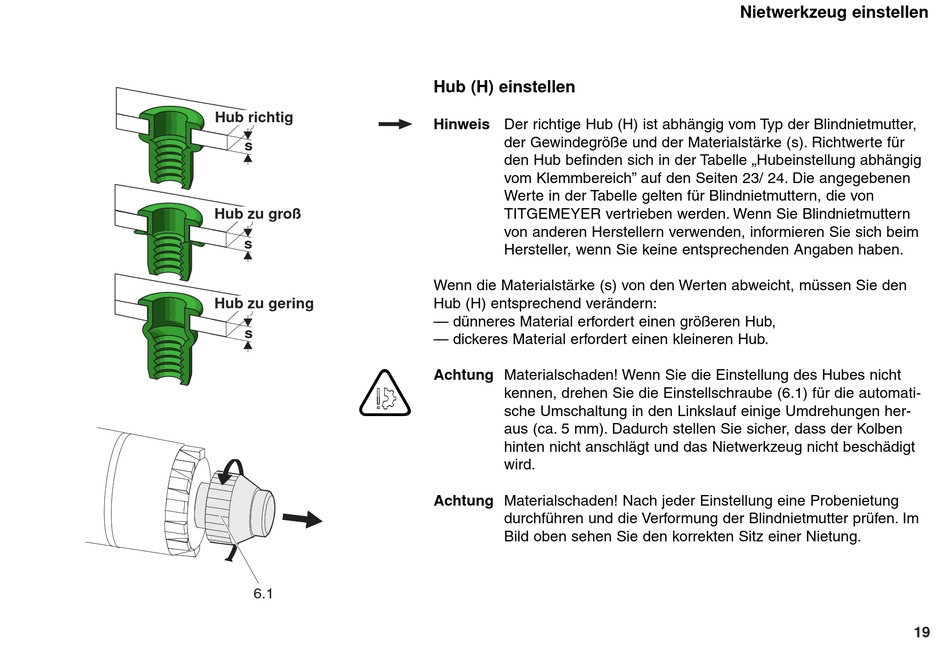

Hub richtig
s
Hub zu groß
s
Hub zu gering
s
E
6.1

Hub (H) einstellen

Hinweis Der richtige Hub (H) ist abhängig vom Typ der Blindnietmutter,
der Gewindegröße und der Materialstärke (s). Richtwerte für
den Hub befinden sich in der Tabelle „Hubeinstellung abhängig
vom Klemmbereich" auf den Seiten 23/ 24. Die angegebenen
Werte in der Tabelle gelten für Blindnietmuttern, die von
TITGEMEYER vertrieben werden. Wenn Sie Blindnietmuttern
von anderen Herstellern verwenden, informieren Sie sich beim
Hersteller, wenn Sie keine entsprechenden Angaben haben.
Wenn die Materialstärke (s) von den Werten abweicht, müssen Sie den
Hub (H) entsprechend verändern:
— dünneres Material erfordert einen größeren Hub,
— dickeres Material erfordert einen kleineren Hub.
Achtung Materialschaden! Wenn Sie die Einstellung des Hubes nicht
kennen, drehen Sie die Einstellschraube (6.1) für die automati-
sche Umschaltung in den Linkslauf einige Umdrehungen her-
aus (ca. 5 mm). Dadurch stellen Sie sicher, dass der Kolben
hinten nicht anschlägt und das Nietwerkzeug nicht beschädigt
wird.
Achtung Materialschaden! Nach jeder Einstellung eine Probenietung
durchführen und die Verformung der Blindnietmutter prüfen. Im
Bild oben sehen Sie den korrekten Sitz einer Nietung.
Nietwerkzeug einstellen
