6.2 Steckkupplungen

Die Schlauchleitungen
verwechslungsfrei an die Hydraulikpumpe angeschlossen.
X

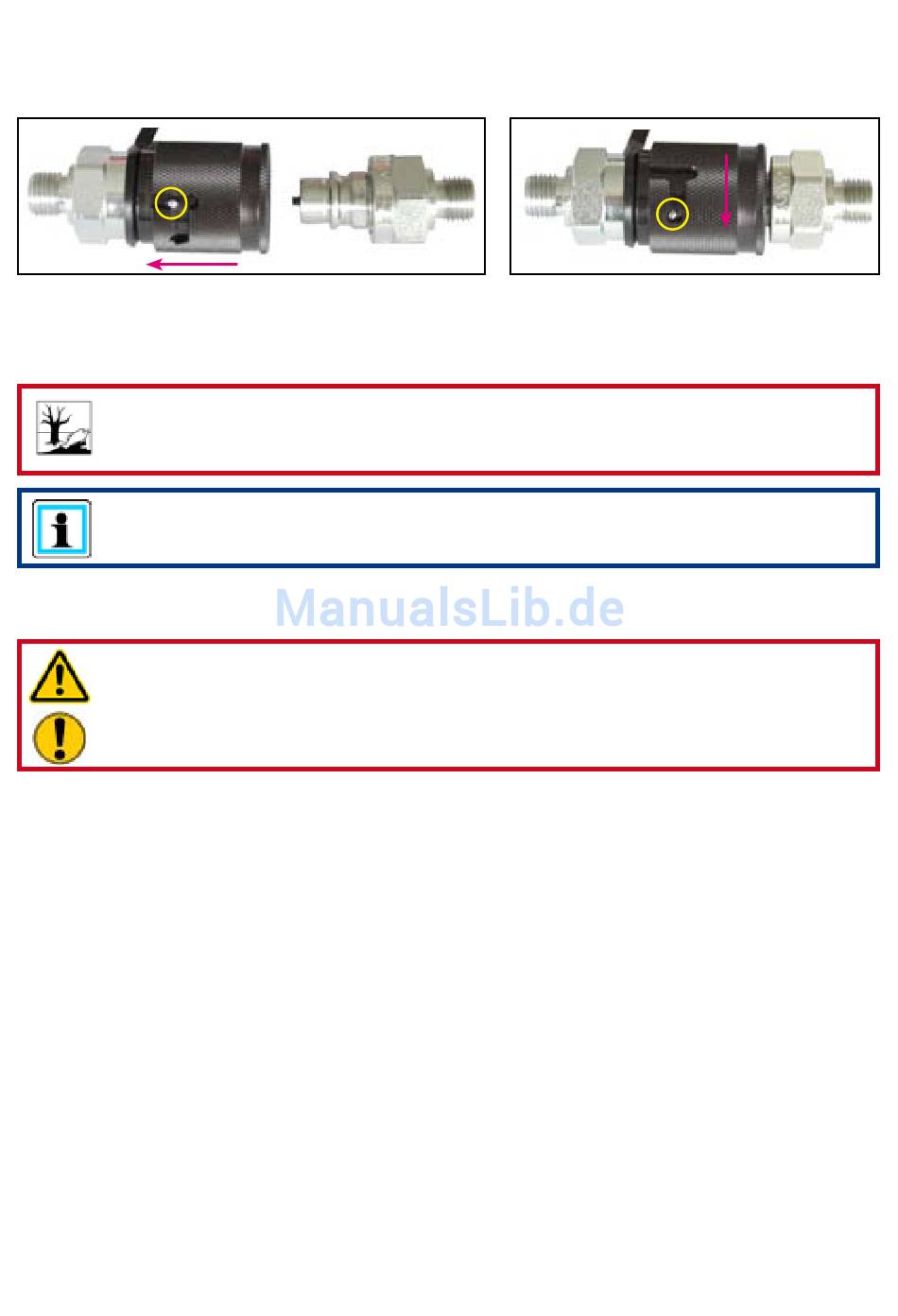

Vor dem Kuppeln Staubschutzkappen abnehmen, dann Verriegelungshülse der Muffe (Position
X) zurückziehen und halten. Nippel und Muffe zusammenstecken und die Verriegelungshülse
loslassen. Abschließend die Verriegelungshülse in Position Y drehen. Die Verbindung ist nun
hergestellt und gesichert. Das Entkuppeln erfolgt in umgekehrter Reihenfolge.
ACHTUNG!
Schließen Sie immer zuerst die Rücklaufleitung und anschließend die
Versorgungsleitung an!
HINWEIS:
Das Kuppeln der Geräte ist nur möglich, wenn die Schläuche drucklos sind.
Zur Staubschutzsicherung müssen die mitgelieferten Staubschutzkappen wieder aufgesteckt
werden.
WARNUNG / VORSICHT / ACHTUNG!
Die Steckkupplungen haben z.T. Sonderfunktionen und dürfen deshalb nicht
abgeschraubt und/oder vertauscht werden!
werden über Steckkupplungshälften
10
(Muffe und Nippel)
Y
