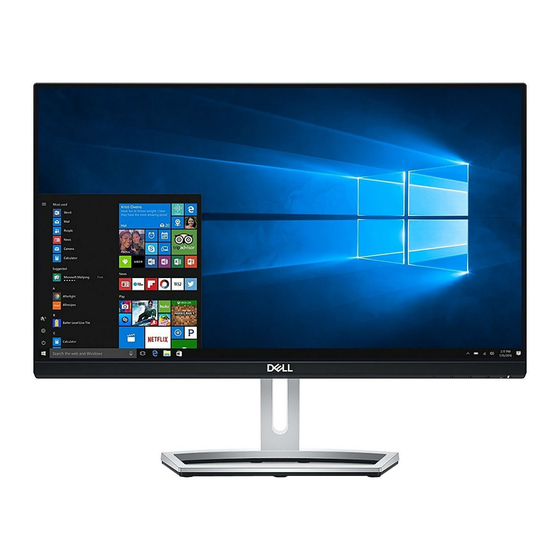

- Seite 1 Bedienungsanleitung Dell S2218M/S2318M Modellnr.: S2218M/S2318M Richtlinienmodell: S2218Mc/S2318Mc...
- Seite 2 Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft. Corporation in den Vereinigten Staaten und/oder anderen Ländern, Intel ist eine eingetragene Marke der Intel Corporation in den Vereinigten Staaten und anderen Ländern;...
-
Seite 3: Inhaltsverzeichnis
Contents Über Ihren Monitor ..............5 Lieferumfang ....................5 Produktmerkmale ..................6 Übersicht über Einzelteile und Bedienelemente .........8 Plug-and-Play-Fähigkeit ................. 11 Qualität des LCD-Monitors und Pixelrichtlinie ........11 Leitfaden für die Wartung ............... 11 Ihren Monitor einrichten ............12 Ständer anschließen ................12 Ihren Monitor anschließen .............. - Seite 4 Neigungswinkel anpassen ..............32 Problemlösung ............... 33 Selbsttest ....................33 Integrierte Diagnose ................34 Allgemeine Probleme ................35 Produktspezifische Probleme ..............37 Anhang .......................38 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien ....................38 Dell kontaktieren ..................38 Ihren Monitor einrichten .................39 Technische Daten des Monitors ......... 41 Contents...
-
Seite 5: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollteDell kontaktieren: HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar. -
Seite 6: Produktmerkmale
Der Flachbildschirm Dell S2218M_S2318M verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD), In-Plane-Switching-Panel und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: S2218M: 54,61 cm (21,5 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). ∞ Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen. - Seite 7 Schlitz für Sicherheitsschloss. ∞ Umschaltung von Breitformat in Standardformat unter Beibehaltung der ∞ Bildqualität. TCO-zertifiziertes Display. ∞ BFR-/PVC-reduziert (Leiterplatten bestehen aus BFR-/PVC-freien ∞ Schichtstoffen.) Hohes dynamisches Kontrastverhältnis (8.000.000:1). ∞ Energieverbrauch von 0,3 W im Ruhezustand (Bereitschaftsmodus). ∞ Energiemessgerät zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit ∞...
-
Seite 8: Übersicht Über Einzelteile Und Bedienelemente
Übersicht über Einzelteile und Bedienelemente Vorderseite Bedienelemente an der Frontblende Nummer Beschreibung Funktionstasten (für weitere Informationen siehe Monitor bedienen) Ein-/Austaste (mit LED-Anzeige) HINWEIS: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann. -
Seite 9: Rückseite
Barcode-Seriennummer und Beachten Sie dieses Etikett, wenn Sie Serviceaufkleber) den technischen Kundendienst von Dell kontaktieren müssen. Das Service- Tag wird von Dell für das Garantie- und Kundendienstmanagement verwendet und enthält Angaben zum Basissystem. Regulatorische Informationen Listet die amtlichen Zulassungen auf. -
Seite 10: Ansicht Von Der Seite
Ansicht von der Seite Unterseite Unterseite ohne Monitorständer Nummer Beschreibung Verwendung Netzteilanschluss Zum Anschließen des Monitornetzkabels über ein 12-V-Gleichspannungsnetzteil. DVI- (HDCP) Port Zum Anschließen Ihres Computers an den Monitor über ein DVI-Kabel. VGA-Port Für den Anschluss Ihres Computers an den Monitor mit einem VGA-Kabel. -
Seite 11: Plug-And-Play-Fähigkeit
Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. -
Seite 12: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anschließen HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. HINWEIS: Die folgenden Schritte gelten für einen Monitor mit Ständer. So bringen Sie den Monitorständer an: 1. Richten Sie Ständererhöhung und Ständerbasis aneinander aus, drehen Sie dann die Ständerbasis fest. -
Seite 13: Ihren Monitor Anschließen
Ihren Monitor anschließen WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an. So schließen Sie Ihren Monitor an den Computer an: 1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab. 2. -
Seite 14: Kabel Organisieren
Kabel organisieren Nachdem Sie alle erforderlichen Kabel an Ihrem Monitor und Computer angeschlossen haben, organisieren Sie alle Kabel wie oben gezeigt. HINWEIS: Nach Anschluss der Kabel müssen Sie diese wieder trennen, wenn Sie sie durch das Loch führen möchten. Ihren Monitor einrichten... -
Seite 15: Monitorständer Abnehmen
Monitorständer abnehmen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt. HINWEIS: Die folgenden Schritte gelten für einen Monitor mit Ständer. So entfernen Sie den Ständer: 1. Legen Sie den Monitor auf ein weiches Tuch oder Polster. 2. -
Seite 16: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Vorderseite des Monitors. Steuertasten Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste... - Seite 17 Mit der Ein-/Austaste schalten Sie den Monitor ein und aus. Ein-/Austaste (mit LED- Das weiße Licht zeigt durch konstantes Leuchten Anzeige) an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an. OSD-Bedienelemente Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.
-
Seite 18: Bildschirmmenü (Osd) Verwenden
OSD-Menü beenden, speichert der Monitor automatisch diese Änderungen. Die Änderungen werden auch gespeichert, wenn Sie Einstellungen ändern und dann solange warten, bis sich das OSD-Menü ausblendet. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Hauptmenü für analogen (VGA-) Eingang Dell S2X18M Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe... -
Seite 19: Helligkeit
Symbol Menü und Beschreibung Untermenüs Helligkeit/ Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell S2X18M Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an. Mit der -Taste erhöhen und mit der... - Seite 20 Auto- Hiermit aktivieren Sie die automatische Einrichtung und Anpassung Anpassung des Menüs. Dell S2X18M Energieverbrauch Helligkeit/Kontrast drücken, um die Anzeige automatisch anpassen zu lassen. Auto-Anpassung Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen...
- Seite 21 Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Dell S2X18M Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Autom. wählen Eingabe-Quelle Farbe Eingabe-Quelle zurücks. Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden.
-
Seite 22: Voreingestellte Modi
Farbton kühler. ∞ Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der drei Farbwerte (R, G, B) die Tasten und erstellen Sie Ihren eigenen voreingestellten Farbmodus. Dell S2X18M Energieverbrauch Helligkeit/Kontrast Voreingestellte Modi Standard Auto-Anpassung ComfortView Eingangsfarbformat Farbe zurücks. -
Seite 23: Sättigung
∞ RGB: Wählen Sie diese Option, wenn Ihr Monitor über den HDMI-zu-DVI-Adapter an einen Computer oder DVD-Player angeschlossen ist. ∞ YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt. Dell S2X18M Energieverbrauch Helligkeit/Kontrast Voreingestellte Modi Auto-Anpassung Eingangsfarbformat Farbe zurücks. - Seite 24 Display Verwenden Sie zum Anpassen des Bildes die Display. Dell S2X18M Energieverbrauch Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Auto-Anpassung Horizontale Position Eingabe-Quelle Vertikale Position Farbe Schärfe Display Pixeluhr Energie Phase Menü Dynamischer Kontrast Individualisieren Normal Reaktionszeit Weiteres Anzeige zurücks. Auflösung: 1920x1080, 60Hz Längen-/...
- Seite 25 Energie Dell S2X18M Energieverbrauch Helligkeit/Kontrast LED der Ein-/Austaste Ein während Aktivität Auto-Anpassung Energie zurücks. Eingabe-Quelle Farbe Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz LED der Ein-/ Hiermit schalten Sie bei aktiviertem Gerät die Austaste Betriebsanzeige-LED zur Energieeinsparung ein oder aus.
- Seite 26 Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück. Individualisieren Sie können zwischen Direkttaste 1, Direkttaste 2, Personalisieren rücksetzen, Voreingestellte Modi und Helligkeit/Kontrast wählen und die entsprechende Option als Schnelltaste einrichten. Dell S2X18M Energieverbrauch Helligkeit/Kontrast Direkttaste 1 Voreingestellte Modi Auto-Anpassung...
- Seite 27 Weiteres Dell S2X18M Energieverbrauch Helligkeit/Kontrast DDC/CI Aktiviert Auto-Anpassung LCD-Konditionierung Deaktiviert Eingabe-Quelle Sonstige zurücks. Farbe Zurücksetzen Display Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 60Hz Monitor bedienen...
- Seite 28 Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer. Sie können diese Funktion durch Auswahl von Deaktiviert deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung. Dell S2X18M Energieverbrauch Helligkeit/Kontrast DDC/CI Aktiviert Auto-Anpassung LCD-Konditionierung...
- Seite 29 OSD-Warnmeldungen Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert. Dell S2X18M Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Nein Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint...
- Seite 30 Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung: Dell S2X18M Energiesparen aktivieren. Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang: Dell S2X18M Es kommt kein Signal aus Ihrem Rechner. Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren.
-
Seite 31: Maximale Auflösung Einstellen
Rufen Sie www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden ∞ Sie den neuesten Treiber für Ihre Grafikkarte herunter. Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt: Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten ∞... -
Seite 32: Neigungswinkel Anpassen
Neigungswinkel anpassen HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. Monitor drehen Bevor Sie den Monitor drehen, sollten Sie ihn vertikal vollständig ausziehen und bis zum maximalen Winkel neigen, damit die Unterkante des Monitors nicht anstößt. -
Seite 33: Problemlösung
Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß. Dell S2X18M Kein DVI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors... -
Seite 34: Integrierte Diagnose
funktioniert. Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. -
Seite 35: Allgemeine Probleme
LCD-Bildschirm ∞ Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. ∞ Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Dauerhaft Helle Punkte ∞ Schalten Sie das Gerät aus und wieder ein. - Seite 36 ∞ Starten Sie den Computer im abgesicherten Modus neu. Sicherheits- Sichtbare ∞ Nehmen Sie keine Schritte zur Problemlösung vor. probleme Anzeichen von ∞ Wenden Sie sich umgehend an Dell. Rauch oder Funken Periodisch Monitorstörungen ∞ Stellen Sie sicher, dass das Videokabel richtig und fest mit...
-
Seite 37: Produktspezifische Probleme
Ein auf dem Ein schwacher ∞ Aktivieren Sie die Energieverwaltungsfunktion, damit Monitor längere Schatten von sich der Monitor bei Nichtbenutzung stets ausschaltet Zeit verbliebenes, einer statischen (weitere Informationen sieheEnergieverwaltungsmodi). statisches Bild hat Bildanzeige ∞ Oder verwenden Sie einen sich dynamisch ändernden sich eingebrannt erscheint auf Bildschirmschoner. -
Seite 38: Anhang
4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link. 5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. WARNUNG: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann. -
Seite 39: Ihren Monitor Einrichten
Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, fragen Sie bei Dell™ bitte nach einer Grafikkarte, die diese Auflösung unterstützt. Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell™ stammt Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:... - Seite 40 7. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Falls Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich an den Hersteller Ihres Computers oder denken Sie über den Kauf einer Grafikkarte nach, die diese Videoauflösung unterstützt.
-
Seite 41: Technische Daten Des Monitors
6 ms grau-zu-grau (typisch) 6 ms grau-zu-grau (typisch) Farbtiefe 16,78 Millionen Farben 16,78 Millionen Farben Farbskala 82 % (typisch) * 82 % (typisch) * * [S2218M/S2318M]-Farbskala (typisch) basiert auf den Teststandards CIE1976 (82 %) und CIE1931 (72 %). Auflösungsspezifikationen Modell S2218M S2318M Horizontaler... -
Seite 42: Voreingestellte Anzeigemodi
VESA, 1920 x 1080 67,5 60,0 148,5 Elektrische Spezifikationen Modell S2218M und S2318M Videoeingangssignale ∞ Analoges RGB, 0,7 Volt +/-5 %, positive Polarität bei 75 Ohm Eingangsimpedanz ∞ Digitale DVI-TMDS, 600 mV je Leitung; positive Polarität bei 50 Ohm Eingangsimpedanz... -
Seite 43: Physikalische Eigenschaften
Physikalische Eigenschaften Modell S2218M S2318M Signalkabeltyp ∞ Digital:abnehmbar, DVI, ∞ Digital:abnehmbar, DVI, solide Pins. solide Pins. ∞ Analog:abnehmbar, ∞ Analog:abnehmbar, D-Sub, 15-polig D-Sub, 15-polig Abmessungen (mit Ständer) Höhe 385,5 mm 404,0 mm Breite 489,5 mm 522,2 mm Tiefe 147,9 mm 147,9 mm Abmessungen (ohne Ständer) -
Seite 44: Umweltbezogene Eigenschaften
Umweltbezogene Eigenschaften Modell S2218M S2318M Temperatur Betrieb 0°C bis 40°C 0°C bis 40°C Nicht im Lagerung ∞ -20°C bis 60°C ∞ -20°C bis 60°C Betrieb ∞ -20°C bis 60°C ∞ -20°C bis 60°C Transport Luftfeuchte Betrieb 10% bis 80% (nicht... - Seite 45 Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion. * Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden, indem Sie das Netzkabel aus dem Monitor ziehen. S2218M VESA-Modi Horizontale Vertikale Video Betriebsanzeige Stromverbrauch...
- Seite 46 Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich eine der folgenden Meldungen ein: Dell S2X18M Es kommt kein Signal aus Ihrem Rechner. Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren.
- Seite 47 Pinbelegungen VGA-Anschluss Pin-Nummer 15-polige Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5V/3,3V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Technische Daten des Monitors...
-
Seite 48: Dvi-Anschluss
DVI-Anschluss Pin-Nummer 24-polige Seite des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Erde Schwebend Schwebend DDC-Takt DDC-Daten Schwebend TMDS RX1- TMDS RX1+ TMDS-Erde Schwebend Schwebend +5 V/+3,3 V Leistung Selbsttest Hot-Plug-Erkennung TMDS RX0- TMDS RX0+ TMDS-Erde Schwebend Schwebend TMDS-Erde TMDS-Takt+ TMDS-Takt- Technische Daten des Monitors...
