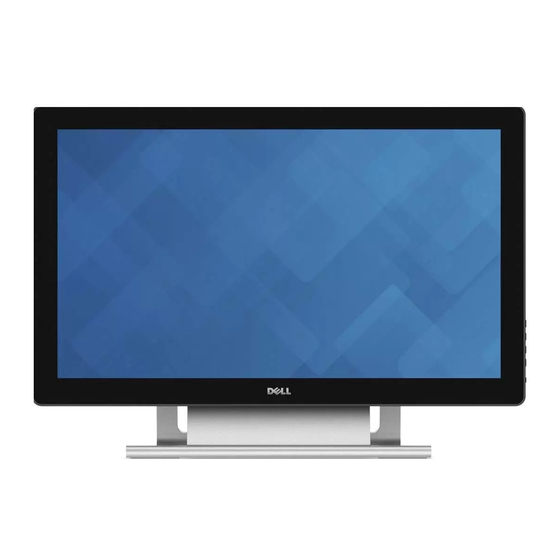

- Seite 1 Dell™ S2240T Monitor Benutzerhandbuch Modell: S2240Tb März 2014 Rev. A03...
- Seite 2 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das DELL Logo sind Warenzeichen von Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern, Intel ist eine in den USA und in anderen...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ..... Lieferumfang ......Produktmerkmale . - Seite 4 Informationen ....Dell Kontaktangaben ....
-
Seite 5: Über Ihren Monitor
Lieferumfang Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte, Dell Kontaktangaben. HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien sind in bestimmten Ländern eventuell nicht erhältlich. -
Seite 6: Produktmerkmale
Plug & play-fähig, sofort vom System unterstützt. • Bildschirmmenü (OSD) zur einfachen Einrichtung und Bildoptimierung. • Medium mit Software und Dokumentation, einschließlich Systeminformationsdatei (.inf), Farbanpassungsdatei (.icm) und Produktdokumentation. • Dell Display Manager-Software inklusive (auf der mitgelieferten CD enthalten). Über Ihren Monitor... -
Seite 7: Komponenten Und Bedienelemente
• Energiesparfunktion zur Energy Star-Vorgabenerfüllung. • Schlitz für Sicherheitsschloss. • Möglichkeit zum Umschalten zwischen Breitbild- und Standardbildformat bei gleichbleibender Bildqualität. • EPEAT-Silber Gütegrad • Nur mit Glas ohne Arsen und Oberfläche ohne Quecksilber. • Hohes dynamisches Kontrastverhältnis (8.000.000:1). • 0,5 W Standby-Stromverbrauch im Ruhemodus. •... -
Seite 8: Ansicht Von Hinten
Schlitz, um den Monitor zu sichern. Etikett mit behördlichen Liste der behördlichen Zulassungen. Bestimmungen Seriennummernetikett mit Nehmen Sie auf dieses Etikett Bezug, Strichcode wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung. Seitenansicht Über Ihren Monitor... -
Seite 9: Ansicht Von Unten
Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Beze- Beschreibung Verwendung ichnung Schlitz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss. Audio-Ausgang Schließen Sie die Lautsprecher an.* USB-Upstream-Port Schließen Sie das mit dem Monitor mitgelieferte USB-Kabel an den Monitor und an den Computer an. -
Seite 10: Technische Daten Des Monitors
Technische Daten des Monitors Flachbildschirm – technische Daten Modell S2240T Bildschirmtyp Aktiv-Matrix-TFT-LCD Anzeigetyp Sichtbares Bild Diagonal 54,6 cm (21,5 Zoll) Horizontal, Aktiver Bereich 476,64 mm (18,77 Zoll) Vertikal, Aktiver Bereich 268,11 mm (10,56 Zoll) Bereich 127791,95 mm² (198,08 Zoll²) Pixelabstand 0,248 x 0,248 mm Betrachtungswinkel 178°... -
Seite 11: Unterstützte Videomodi
Unterstützte Videomodi Modell S2240T Videoanzeigefähigkeiten 480p, 576p, 720p, 1080p (DVI & HDMI) Voreingestellte Anzeigemodi S2240T Anzeigemodus Horizontalfre- Vertikalfre- Pixeluhr Sync-Polarität quenz (kHz) quenz (Hz) (MHz) (horizontal/ vertikal) VESA, 720 x 400 31,5 70,1 28,3 VESA, 640 x 480 31,5 60,0 25,2 VESA, 640 x 480 37,5... -
Seite 12: Physische Eigenschaften
-strom Einschaltstrom • 120 V: 30 A (Max) • 240 V: 60 A (Max) *Qualifizierte kompatible Netzteile. VORSICHT: Um Schäden am Monitor zu vermeiden, verwenden Sie nur das für genau diesen Dell-Monitor konzipierte Netzteil. Hersteller Modell Polarität Delta ADP-40DD BA... -
Seite 13: Umgebungsbedingungen
Breite 352,0 mm (13,86 Zoll) Tiefe 77,4 mm (3,05 Zoll) Gewicht Gewicht mit Verpackung 6,62 kg (14,56 lb) Gewicht mit montiertem 5,53 kg (12,17 lb) Ständer und Kabeln Gewicht ohne montierten 3,40 kg (7,48 lb) Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel) Gewicht des Ständers 1,46 kg (3,21 lb) -
Seite 14: Angaben Zur Touch-Funktion
VESA-Modi Horizontale Vertikale Video Betrieb- Leistung- Sync Sync sanzeige saufnahme Normalbetrieb Aktiv Aktiv Aktiv Weiß 30 W (max.)** 20 W (typisch) Aktiv-aus- Inaktiv Inaktiv keine Weiß Unter 0,5 W Modus Anzeige (Blinkend) Ausgeschaltet Unter 0,5 W Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird eine der folgenden Nachrichten angezeigt: Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann. -
Seite 15: Pinbelegung
Eingabemethode Bloßer Finger, dünne Handschuhe, leitfähiger Stylus Druckpunkt 10 Touch-Punkte Reaktionszeit 25 ms Ausgabe Positionsauflösung 25 PPI (Minimum) Touch-Methode Finger und dünne Handschuhe Unterstützes Betriebssystem Windows 8 Zertifiziert Pinbelegung VGA-Anschluss Pinnummer Seite mit 15 Stiften des angeschlossenen Signalkabels Video, rot Video, grün Video, blau Masse... - Seite 16 DVI-Anschluss Pinnummer Seite mit 24 Stiften des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1- TMDS RX1+ TMDS-Masse Erdfrei Erdfrei +5 V/+3,3 V-Stromversorgung Selbsttest Hot-Plug-Erkennung TMDS RX0- TMDS RX0+ TMDS-Masse Erdfrei Erdfrei TMDS-Masse TMDS-Takt + TMDS-Takt - Über Ihren Monitor...
-
Seite 17: Plug & Play-Unterstützung
HDMI-Anschluss Pinnummer Seite mit 19 Stiften des angeschlossenen Signalkabels T.M.D.S.-Daten 2- T.M.D.S.-Daten 2, Abschirmung T.M.D.S.-Daten 2- T.M.D.S.-Daten 1+ T.M.D.S.-Daten 1, Abschirmung T.M.D.S.-Daten 1- T.M.D.S.-Daten 0+ T.M.D.S.-Daten 0, Abschirmung T.M.D.S.-Daten 0- T.M.D.S.-Takt + T.M.D.S.-Takt, Abschirmung T.M.D.S.-Takt - Reserviert (am Gerät nicht angeschlossen) DDC/CEC-Masse +5 V-Stromversorgung... -
Seite 18: Universal Serial Bus (Usb) Schnittstelle
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Über Ihren Monitor... -
Seite 19: Hinweise Zur Wartung
Hinweise zur Wartung Monitor reinigen VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen. Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise: •... - Seite 20 Über Ihren Monitor...
-
Seite 21: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer nicht angebracht. a. Legen Sie den Monitor auf ein weiches Tuch oder Kissen. b. Ziehen Sie den Monitorstandarm nach oben vom Monitor weg. c. Stellen Sie den Monitor aufrecht auf. Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. -
Seite 22: Hdmi-Kabel Anschließen
HDMI-Kabel anschließen Weißes DVI-Kabel anschließen Blaues VGA-Kabel anschließen Verwenden Sie einen Schraubendreher, um das VGA-Kabel zu befestigen. VORSICHT: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen. Monitor einrichten... -
Seite 23: Usb-Kabel Anschließen
USB-Kabel anschließen Nachdem Sie DVI/VGA/HDMI-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB-Kabels an den Computer aus: Schließen Sie das USB-Upstream-Kabel (mitgeliefert) an den Upstream-Port des Monitors und an einen passenden USB-Port Ihres Computers an. (siehe Ansicht von unten.) Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der... -
Seite 24: Monitorständer Abnehmen
Monitorständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen. - Seite 25 Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen. Den Monitor an die Wand montieren. Folgen Sie dabei der mit der Wandmontageausrüstung gelieferten Anleitung. HINWEIS: Nur mit einem UL-gelisteten Befestigungsbügel mit einer Mindesttraglast von 5,88 kg zu verwenden. Monitor einrichten...
- Seite 26 Monitor einrichten...
-
Seite 27: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienelemente an der Seite verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Seite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. -
Seite 28: Tasten An Der Seite
Auf die MENU (Menü)-Taste drücken, um die Anzeige auf dem Bildschirm (OSD) zu starten und um das OSD-Menü Zugriff aufs Menüsystem auszuwählen. Siehe Menu Um zum Hauptmenü zurückzugelangen oder um das OSD- Hauptmenü zu verlassen auf diese Taste drücken. Verlassen Den Monitor mit der Ein/Aus-Taste (Power) ein- bzw. -
Seite 29: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Anwendung der Anzeige auf dem Bildschirm (OSD- Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü... - Seite 30 Hauptmenü für die digitale (DVI)-Eingabe oder Hauptmenü für die digitale (HDMI)-Eingabe HINWEIS: Das Auto-Anpassung steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden. Auf die und die Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen.
- Seite 31 Einmal auf die Taste drücken, um die markierte Option zu aktivieren. Auf die Taste drücken, um den gewünschten Parameter auszuwählen. Drücken Sie die , um zum Schieberegler zu gelangen, und verwenden Sie die Tasten , um je nach Menüanzeige Ihre Änderungen vorzunehmen. Option auswählen, um zum Hauptmenü...
- Seite 32 Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die Taste drücken, um den Kontrast zu verstärken, und auf die Taste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100). Mit der Kontrastfunktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.
- Seite 33 Eingabe- Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. Quelle Autom. Drücken Sie auf zur Auswahl von Autom. wählen. Der Monitor wählen wird nach verfügbaren Eingangsquellen suchen. Den VGA-Eingang wählen Sie, wenn Sie eine analoge VGA-Verbindung nutzen.
- Seite 34 Farbeinstel- Mit den Farbeinstellungen stellen Sie den Farbeneinstell-Modus ein. lungen Eingangs- Hier können Sie einen der folgenden Videoeingabemodi wählen: farbformat RGB: Wählen Sie diese Option, wenn der Monitor über die VGA- und DVI-Kabel mit einem Computer oder DVD-Player verbunden ist. YPbPr: Wählen Sie diese Option, wenn der Monitor über ein YPbPr-zu- VGA- oder ein YPbPr-zu-DVI-Kabel mit einem DVD-Player verbunden ist oder die DVD-Farbausgabeeinstellung nicht RGB ist.
- Seite 35 Voreingest- Wenn Sie Voreingestellte Modi auswählen, können Sie Standard, Multimedia, Film, Spiel, Text, Warm, Kühl oder Benutzerfarbe in der ellte Modi Liste wählen. • Standard: Zum Aufladen der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • Multimedia: Zum Aufladen der idealen Farbeneinstellungen für Multimedien-Anwendungen.
- Seite 36 Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie die Taste oder , um den Wert der Farbsättigung von '0' bis '100' einzustellen. Drücken Sie auf , um das Videobild eher einfarbig erscheinen zu lassen. Drücken Sie auf , um das Videobild farbiger erscheinen zu lassen.
- Seite 37 Horizontale Mit den Tasten oder können Sie das Bild nach links und rechts Position verschieben. Der Minimalwert ist 0 (-). Der Höchstwert ist 100 (+). Vertikale Mit den Tasten oder können Sie das Bild nach oben und Position unten verschieben. Der Minimalwert ist 0 (-). Der Höchstwert ist 100 (+).
- Seite 38 Sonstige Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Einstellungen Bildschirm usw., vorzunehmen. Sprache Die Sprachen-Optionen zum Einstellen der OSD-Anzeige auf eine der 6 verfügbaren Sprachen sind Englisch, Spanisch, Französisch, Deutsch, vereinfachtes Chinesisch oder Japanisch.
- Seite 39 DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbenausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Deaktivieren deaktiviert werden. Für die besten Resultate sowie für die optimalste Leistung Ihres Monitors aktivieren Sie diese Funktion. LCD- Zum Reduzieren von geringen Bildverzerrungen.
- Seite 40 Individuali- Sie können eine Funktion unter Voreingestellte Modi, Helligkeit/ Kontrast, Auto-Anpasssung, Eingabe-Quelle, oder Längen-/ sieren Seitenverhältnis auswählen und einer Direkttaste zuweisen. HINWEIS: Dieser Monitor besitzt eine integrierte Funktion zur automatischen Kalibrierung der Helligkeit, mit der die Alterung des LED kompensiert werden kann. OSD-Warnmeldungen Wenn Intelligente Energieeinsparung oder Dynamischer Kontrast (in den voreingestellten Modi: Spiel oder Film) aktiviert ist, ist die manuellen...
- Seite 41 Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen.
- Seite 42 VGA/DVI-D/HDMI-Eingang Wenn der VGA-, DVI-D- oder HDMI-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet. oder oder Monitor bedienen...
-
Seite 43: Maximale Auflösung Einstellen
Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen tragbaren Dell-Computer besitzen: • Besuchen Sie support.dell.com, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: •... -
Seite 44: Verwendung Des Neigen- Und Berühren-Anwendungsszenarios
Verwendung des Neigen- und Berühren- Anwendungsszenarios Mit dem Ständer können Sie den Monitor neigen, um den bestmöglichen Ansichtwinkel einzustellen. HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch angebracht. Monitor bedienen... -
Seite 45: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: Schalten Sie sowohl Computer als auch Monitor aus. -
Seite 46: Selbstdiagnose
oder oder Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein. Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer;... -
Seite 47: In-Store Demo
So starten Sie die Selbstdiagnose: Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm). Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus. Halten Sie die Tasten 1 und Tasten 4 an der Seite gleichzeitig etwa 2 Sekunden lang gedrückt. -
Seite 48: Allgemeine Probleme
• Schalten Sie den Monitor aus und wieder ein. Bildpunkte weist Punkte auf • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: support.dell.com. Problemlösung... - Seite 49 • Permanent nicht leuchtende Pixel zählen zu den Punkte auf natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: support.dell.com. Helligkeitsprob- Bild zu dunkel •...
- Seite 50 Abschaltprob- Monitor schaltet • Achten Sie darauf, dass das Videosignalkabel richtig und leme sich aus und fest an Monitor und Computer angeschlossen ist. wieder ein • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
-
Seite 51: Touch-Probleme
Touch-Funktion Sie es wieder an, damit sich das Touch-Modul automatisch rekalibriert. • Stellen Sie sicher, dass Sie ein von Dell bereitgestelltes Kabel für die Verbindung mit dem Computer verwenden. • Stellen Sie sicher, dass der Computer USB 2.0 Kabel unterstützt. -
Seite 52: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Was Ihnen Lösungsvorschläge Symptome auffällt Bild ist zu klein Das Bild ist auf • Prüfen Sie die Skalierungseinstellungen im dem Bildschirm Bildeinstellungen-OSD. zentriert, füllt • Setzen Sie den Monitor auf die Werkseinstellungen zurück. aber nicht den gesamten Anzeigebereich aus. -
Seite 53: Anhang
Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite. Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist. Anhang... -
Seite 54: Einstellen Des Monitors
Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1920 x 1080 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik-Adapter, der diese Auflösungen unterstützt, zu erkundigen. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. - Seite 55 Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik- Controllers (z.B. NVIDIA, ATI, Intel etc.). Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B. http://www.ATI.com ODER http://www.NVIDIA.com), um einen aktualisierten Treiber zu erhalten. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1920 x 1080 einzustellen.
