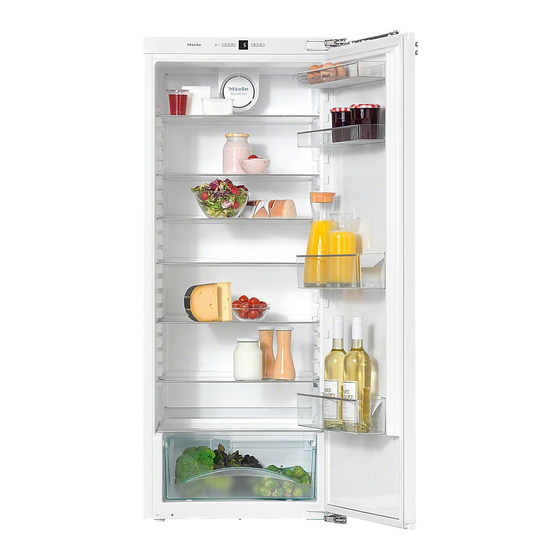

Miele K 35222 iD Montageanweisung
Vorschau ausblenden
Andere Handbücher für K 35222 iD:
- Gebrauchsanweisung und montageanweisung (68 Seiten) ,
- Gebrauchs- und montageanweisung (72 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Miele K 35222 iD
Inhaltszusammenfassung für Miele K 35222 iD
- Seite 1 Gebrauchs- und Montageanweisung Kühlschrank Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. de - DE M.-Nr. 09 360 180...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gerätebeschreibung ..........4 Nachkaufbares Zubehör . - Seite 3 Inhalt Automatisches Abtauen ......... . . 31 Reinigen .
-
Seite 4: Gerätebeschreibung
Gerätebeschreibung Bedienblende a Ein-/Aus-Taste c Display b SuperKühlen-Taste d Menü-Symbol (Einstellungsmodus: Verriegelung ein-/ausschalten) e SuperKühlen-Symbol f Verriegelung-Symbol g Temperaturanzeige h Taste zum Einstellen der Temperatur i DynaCool-Taste (automatische Temperaturverteilung) - Seite 5 Gerätebeschreibung a Bedienblende b Ventilator c Abstellbord / Eierablage d Abstellfläche e Innenbeleuchtung f Flaschenbord g Tauwasser-Rinne und Tauwasser-Ablaufloch h Obst- und Gemüseschublade* * je nach Modell Diese Abbildung zeigt beispielhaft ein Gerätemodell.
-
Seite 6: Nachkaufbares Zubehör
Gerätebeschreibung Nachkaufbares Zubehör Nachkaufbares Zubehör erhalten Sie beim Miele Kundendienst, im Fach- Flaschenablage handel oder im Internet. Mit der Flaschenablage können Sie Fla- schen waagerecht im Gerät lagern und somit platzsparend aufbewahren. Die Flaschenablage kann variabel im Gerät eingesetzt werden. -
Seite 7: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren. -
Seite 8: Sicherheitshinweise Und Warnungen
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter. - Seite 9 Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosions- gefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis...
- Seite 10 Sicherheitshinweise und Warnungen Erstickungsgefahr! Kinder können sich beim Spielen in Verpa- ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent- spricht den einschlägigen Sicherheitsbestimmungen sowie den zu- treffenden EG-Richtlinien.
- Seite 11 Lassen Sie im Zweifelsfall die Elektroinstallati- on durch eine Elektro-Fachkraft prüfen. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
- Seite 12 Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Gerät nicht von ei- nem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 13 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur- bereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä- tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.
- Seite 14 Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller! Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga- rantie, Gewährleistung und/oder Produkthaftung verloren.
- Seite 15 Sicherheitshinweise und Warnungen Transport Transportieren Sie das Gerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten. Transportieren Sie das Gerät mit Hilfe einer zweiten Person, da es ein hohes Gewicht hat. Verletzungs- und Beschädigungsgefahr! Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen.
-
Seite 16: Wie Können Sie Energie Sparen
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Bei direkter Sonnenbestrah- Sonnenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur. - Seite 17 Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubfächer, Abstellflächen und Ablagen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöffnen so kurz wie möglich öffnen. bedeuten Kälteverlust und einströmende warme Raum- Lebensmittel gut sortiert luft.
-
Seite 18: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten Vor dem ersten Benutzen Zubehör - Flaschenhalter Die Lamellen des Flaschenhalters ra- Verpackungsmaterialien gen in das Flaschenbord und geben ^ Entfernen Sie sämtliche Verpa- den Flaschen beim Öffnen und Schlie- ckungsmaterialien aus dem Innen- ßen der Gerätetür einen besseren Halt. raum. -
Seite 19: Bei Längerer Abwesenheit
Gerät ein- und ausschalten Gerät einschalten Bei längerer Abwesenheit Wenn Sie das Gerät längere Zeit nicht benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker oder ^ Drücken Sie die Ein-/Aus-Taste. schalten Sie die Sicherung der Haus- Die Temperaturanzeige leuchtet, das installation aus, Gerät beginnt zu kühlen, und die Innen-... -
Seite 20: Die Richtige Temperatur
Die richtige Temperatur . . . in der Kühlzone Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr In der Kühlzone empfehlen wir eine wichtig. Durch Mikroorganismen ver- Kühltemperatur von 4 °C. derben die Lebensmittel schnell, was durch die richtige Lagertemperatur ver- hindert bzw. -
Seite 21: Temperaturanzeige
Die richtige Temperatur Temperaturanzeige Die Temperaturanzeige auf der Be- dienblende zeigt immer die ge- wünschte Temperatur an. ^ Drücken Sie so oft die Taste zum Ein- stellen der Temperatur, bis die ge- Temperatur einstellen wünschte Temperatur in der Tempe- raturanzeige angezeigt wird. Wenn die Gerätetür sehr häufig geöff- net wird, große Mengen Lebensmittel Beim ersten Mal Drücken wird der zu-... -
Seite 22: Einstellungen Vornehmen
Einstellungen vornehmen Einstellungsmodus Im Einstellungsmodus schalten Sie die Verriegelung ein- bzw. aus. ^ Drücken Sie kurz die SuperKühlen- Verriegelung ein-/ausschalten Taste, um die Funktion Verriegelung aufzurufen. Der Einstellungsmodus wird im Display Im Display erscheint c1. durch das Symbol Menü X angezeigt. Wie Sie die Verriegelung ein- und ausschalten, wird im Folgenden be- schrieben. - Seite 23 Einstellungen vornehmen – Verriegelung ausschalten ^ Drücken Sie für ca. 5 Sekunden die SuperKühlen-Taste. Das Symbol Verriegelung 0 und das Symbol Menü X leuchten und im Display blinkt c. Der Einstellungsmodus ist nun akti- viert. ^ Drücken Sie kurz die SuperKühlen- Taste, um die Funktion Verriegelung aufzurufen.
-
Seite 24: Superkühlen Und Dynacool Verwenden
SuperKühlen und DynaCool verwenden Funktion SuperKühlen Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung. Mit der Funktion SuperKühlen wird die Kühlzone sehr schnell auf den kältesten DynaCool Wert abgekühlt (abhängig von der Raumtemperatur). Ohne die dynamische Kühlung (Dyna- Cool) entstehen aufgrund der natürli- Das SuperKühlen einzuschalten emp- chen Luftzirkulation unterschiedliche fiehlt sich besonders, wenn Sie große... - Seite 25 SuperKühlen und DynaCool verwenden Dynamische Kühlung einschalten ^ Drücken Sie kurz die DynaCool-Tas- Das Symbol DynaCool ¢ leuchtet. Der Ventilator ist betriebsbereit: Wenn sich der Kompressor einschal- tet, schaltet sich automatisch der Ventilator ein. Dynamische Kühlung ausschalten Da sich der Energieverbrauch bei eingeschalteter dynamischer Kühlung etwas erhöht, sollten Sie die dynami- sche Kühlung unter normalen Bedin-...
-
Seite 26: Lebensmittel In Der Kühlzone Lagern
Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche Wärmster Bereich Aufgrund der natürlichen Luftzirkulation Der wärmste Bereich in der Kühlzone stellen sich in der Kühlzone unter- ist ganz oben im vorderen Bereich und schiedliche Temperaturbereiche ein. in der Gerätetür. Verwenden Sie diesen Die kalte, schwere Luft sinkt in den un- Bereich z. -
Seite 27: Für Den Kühlschrank Nicht Geeignet
Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Keine explosiven Stoffe und keine geeignet Produkte mit brennbaren Treibga- Nicht alle Lebensmittel eignen sich für sen (z. B. Spraydosen) lagern. die Lagerung bei Temperaturen unter Explosionsgefahr! 5 °C, da sie kälteempfindlich sind. Je nach Lebensmittel können sich bei Falls Sie im Gerät oder in der Gerä- einer zu kalten Lagerung das Ausse-... -
Seite 28: Worauf Sie Bereits Beim Einkauf Der Lebensmittel Achten Sollten
Lebensmittel in der Kühlzone lagern Worauf Sie bereits beim Lebensmittel richtig lagern Einkauf der Lebensmittel Bewahren Sie Lebensmittel in der Re- achten sollten gel nur zugedeckt oder verpackt auf. So wird die Annahme von Fremdgerü- Die wichtigste Voraussetzung für eine chen, ein Austrocknen der Lebensmittel lange Lagerdauer ist die Frische der und die Übertragung eventuell vorhan-... -
Seite 29: Innenraum Gestalten
Innenraum gestalten Abstellbord/Flaschenbord Abstellflächen versetzen versetzen Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen: ^ Schieben Sie das Abstellbord/ Flaschenbord nach oben, und ^ Die Abstellfläche vorne leicht anhe- nehmen Sie es nach vorn heraus. ben, ein Stück nach vorn ziehen, mit ^ Setzen Sie das Abstellbord/ der Aussparung über die Auflagerip- pen heben und nach oben oder un-... -
Seite 30: Obst- Und Gemüseschublade
Innenraum gestalten Obst- und Gemüseschublade (je nach Modell) Die Obst- und Gemüseschublade ist auf Teleskopschienen geführt und kann zum Be- und Entladen oder zu Reini- gungszwecken herausgenommen wer- den: ^ Ziehen Sie die Schublade bis zum Anschlag heraus, und heben Sie es nach oben hin ab. -
Seite 31: Automatisches Abtauen
Automatisches Abtauen Die Kühlzone taut automatisch ab. Während der Kompressor läuft, können sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme des Kompressors verdunsten. Das Tauwasser läuft über eine Tauwas- ser-Rinne und durch ein Tauwasser-Ab- laufrohr in ein Verdunstungssystem an der Rückseite des Gerätes. -
Seite 32: Reinigen
Reinigen Vor dem Reinigen Achten Sie darauf, dass kein Was- ^ Schalten Sie das Gerät aus. ser in die Elektronik oder in die Be- Das Display erlischt, und die Küh- leuchtung gelangt. lung ist ausgeschaltet. Durch das Tauwasser-Ablaufloch Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe darf kein Reinigungswasser laufen. -
Seite 33: Innenraum, Zubehör
Reinigen Innenraum, Zubehör Folgende Teile sind nicht spülmaschi- nengeeignet: Reinigen Sie das Gerät regelmäßig, – die Edelstahlblenden und die mindestens aber einmal im Monat. Schutzleisten an den Abstellflächen Lassen Sie Verschmutzungen nicht – die Obst- und Gemüse-Schalen/ erst antrocknen, sondern entfernen Schubfächer (jeweils je nach Modell Sie diese sofort. -
Seite 34: Nach Dem Reinigen
Reinigen Nach dem Reinigen ^ Setzen Sie alle Teile in das Gerät. ^ Schließen Sie die Gerätetür. ^ Schließen Sie das Gerät wieder an, und schalten Sie es ein. ^ Schalten Sie die Funktion SuperKühlen für einige Zeit ein, damit das Gerät schnell kalt wird. -
Seite 35: Störungshilfen
Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fach- kräften durchgeführt werden. Problem Ursache Behebung ^ Schalten Sie das Gerät... - Seite 36 Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Korrigieren Sie die Einstel- Die Temperatur im Die Temperatur im Gerät ist lung der Temperatur. Gerät ist zu niedrig. zu niedrig eingestellt. ^ Überprüfen Sie, ob die Die Gerätetür ist nicht rich- Gerätetür richtig schließt.
- Seite 37 Störungshilfen Problem Ursache Behebung ^ Verdecken Sie nicht die Der Kompressor Die Be- und Entlüftungs- Be- und Entlüftungsquer- schaltet immer häu- querschnitte im Schrankum- figer und länger ein. bau sind zugestellt oder schnitte. verstaubt. ^ Befreien Sie die Be- und Entlüftungsquerschnitte regelmäßig von Staub.
- Seite 38 Störungshilfen Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Gerät steigt. Problem Ursache Behebung ^ Korrigieren Sie die Ein- Die Temperatur im Kein Fehler! stellung der Temperatur. Gerät ist zu warm. ^ Kontrollieren Sie die Tem- peratur noch einmal nach 24 Stunden.
- Seite 39 Störungshilfen Innenbeleuchtung Problem Ursache Behebung ^ Drücken Sie die Ein-/ Die Innenbeleuch- Das Gerät ist nicht einge- Aus-Taste. tung funktioniert schaltet. nicht. ^ Rufen Sie den Kunden- Die Innenbeleuchtung dienst. schaltet sich nach ca. 15 Minuten bei geöffneter Die LED-Beleuchtung darf Gerätetür wegen Überhit- ausschließlich vom Kunden- zung automatisch aus.
- Seite 40 Störungshilfen Sonstige Störungen Problem Ursache Behebung ^ Schalten Sie die Verriege- Das Gerät lässt sich Die Verriegelung ist einge- nicht ausschalten. schaltet. Im Display leuchtet lung aus (siehe "Einstel- das Symbol 0. lungen vornehmen - Ver- riegelung ausschalten"). Das Gerät fühlt sich Kein Fehler! Die durch die Keine! an den Außenwän-...
-
Seite 41: Ursachen Von Geräuschen
Ursachen von Geräuschen Ganz normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurz- fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt. -
Seite 42: Kundendienst/Garantie
Kundendienst/Garantie Bei Störungen, die nicht selbst beseitigt Garantiezeit und werden können, benachrichtigen Sie Garantiebedingungen – Ihren Miele Fachhändler Die Garantiezeit beträgt 2 Jahre. oder Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie – den Miele Kundendienst. unter der angegebenen Telefonnum- mer. -
Seite 43: Informationen Für Prüfinstitute
Informationen für Prüfinstitute Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen. Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfun- gen folgende Herstellerangaben zu be- rücksichtigen: – Beladungspläne, – Hinweise in der Gebrauchs- und Montageanweisung. -
Seite 44: Elektroanschluss
Elektroanschluss Das Gerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220 – 240 V kabel ist nicht erlaubt, da Verlänge- geliefert. rungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Über- Die Absicherung muss mit mindestens hitzungsgefahr). -
Seite 45: Montagehinweise
Montagehinweise Wichtig! Bei hoher Luftfeuchtigkeit Ein nicht eingebautes Gerät kann kann sich Kondensat auf den Außen- kippen! flächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Kor- Aufstellort rosion an den Geräteaußenwänden Keinen Platz direkt neben einem Herd, führen. einer Heizung oder im Bereich eines Zur Vorbeugung empfiehlt es sich, Fensters mit direkter Sonneneinstrah- das Gerät mit ausreichender Belüf-... -
Seite 46: Be- Und Entlüftung
Montagehinweise Be- und Entlüftung – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank Die angegebenen Be- und Entlüf- und unter der Raumdecke müssen tungsquerschnitte müssen unbedingt durchgehend mindestens 200 cm betragen, damit die erwärmte Luft eingehalten werden. Der Kompressor springt sonst häufiger an und läuft ungehindert abziehen kann. -
Seite 47: Vor Dem Geräteeinbau
Montagehinweise Vor dem Geräteeinbau ^ Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Ge- rät, und entfernen Sie das Keder- band von der äußeren Gerätetür. ^ Entfernen Sie auf keinen Fall von der Geräterückseite ^ Öffnen Sie die Gerätetür, und ziehen Sie die rote Transportsicherung a (je... -
Seite 48: Hatte Das Alte Gerät Eine Andere Scharniertechnik
Montagehinweise Hatte das alte Gerät eine andere Scharniertechnik? Sollte Ihr altes Gerät eine andere Scharniertechnik gehabt haben, kön- nen Sie trotzdem die Möbeltür verwen- den. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie werden nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird. -
Seite 49: Einbaumaße
Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebe- nen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnit- te müssen unbedingt eingehalten werden, um eine korrekte Funktion des Gerä- tes zu gewährleisten. Nischenhöhe [mm] K 35222 iD 1397 – 1413 K 37222 iD 1772 – 1788... -
Seite 50: Türscharnier Einstellen
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. – Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öff- nungswinkel der Gerätetür auf 90°... -
Seite 51: Türanschlag Wechseln
Türanschlag wechseln Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Per- son durch. Das Gerät wird mit einem Rechtsan- schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden: Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: ^ Öffnen Sie die Gerätetür. - Seite 52 Türanschlag wechseln ^ Legen Sie die abmontierte Gerätetür mit der Außenfront nach oben auf ei- nen stabilen Untergrund. Die Scharniere nicht zusammen- klappen. Verletzungsgefahr! ^ Drehen Sie die Schrauben d ganz heraus. ^ Drehen Sie die Schrauben h heraus. ^ Setzen Sie das Befestigungselement ^ Setzen Sie die Scharniere diagonal g auf die Gegenseite, und schrau- um i.
- Seite 53 Türanschlag wechseln ^ Schieben Sie die Gerätetür f auf die vormontierten Schrauben d und und ziehen Sie die Schrauben d und fest an. ^ Rasten Sie die Abdeckteile a, b und c auf. ^ Setzen Sie die Stifte zur Begrenzung des Türöffnungswinkels von oben in die Scharniere.
-
Seite 54: Gerät Einbauen
Gerät einbauen Für den Einbau des Gerätes benöti- Stellen Sie das Gerät mit Hilfe einer gen Sie das folgende Werkzeug: zweiten Person auf. ^ Bauen Sie das Gerät nur in stabile, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen. ^ Sichern Sie die Einbauschränke ge- gen Umkippen. -
Seite 55: Gerät Vorbereiten
Gerät einbauen Folgende Montageteile benötigen Sie – für die Montage der Möbeltür: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Gerätes in der Nische: ** Anzahl je nach Nischenhöhe. - Seite 56 Gerät einbauen ^ Schieben Sie das Gerät zu zwei Drit- tel in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird! Tipp zum leichteren Einschieben: Befestigen Sie am Stecker ein Stück Schnur und "verlängern" Sie so das Netzanschlusskabel.
- Seite 57 Gerät einbauen ^ Schrauben Sie nun die beiliegenden Stellfüße l ganz ein. ^ Nehmen Sie die Abdeckung f ab. ^ Schrauben Sie das Befestigungsteil g mit den Schrauben h links oben am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
- Seite 58 Gerät einbauen Gerät einbauen ^ Schieben Sie das Gerät nun soweit in die Einbaunische, bis an allen vier Ecken die Befestigungswinkel an der Vorderkante der Möbelseitenwand anschlagen. ^ Ziehen Sie die Schutzfolie vom Kederband m ab. ^ Kleben Sie das Kederband m front- bündig auf die Geräteseite, an der die Tür geöffnet wird.
-
Seite 59: Gerät In Der Nische Befestigen
Gerät einbauen ^ Kontrollieren Sie nochmals, ob die Befestigungswinkel oben und unten Wird ein umlaufender Abstand von an der Vorderkante der Möbelseiten- 42 mm (vom Gerätekorpus zur Vor- wand anliegen. derseite der Möbelseitenwände) nicht eingehalten, schließt die Gerä- So wird ein umlaufender Abstand von tetür eventuell nicht richtig. - Seite 60 Gerät einbauen ^ Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden. ^ Setzen Sie die jeweiligen Abde- ckungen f und u auf die Befesti- gungswinkel. ^ Schieben Sie die lose sitzenden Be- festigungswinkel bis an die Möbel- wand.
- Seite 61 Gerät einbauen Nur bei einem Gerät ab einer Nischenhöhe von 140 cm Zur zusätzlichen Sicherung des Gerä- tes im Einbauschrank schieben Sie zwi- schen Gerät und Möbelboden an der Geräteunterseite die beiliegenden Stä- be ein: ^ Befestigen Sie zuerst den Griff v an einem der Stäbe w.
-
Seite 62: Möbeltür Montieren
Schränke sein, falls der Einbau in eine Küchenzeile erfolgt. Die Möbeltür muss plan und span- nungsfrei montiert werden. Für die Montage von großen oder ge- teilten Möbeltüren ist beim Miele Kun- dendienst oder im Fachhandel ein Montageset bzw. ein weiteres Paar Befestigungswinkel erhältlich. - Seite 63 Gerät einbauen Tipp: Schieben Sie mit der Möbelfront die Montagehilfen b auf die Möbeltür- höhe der nebenliegenden Schränke. ^ Werksseitig ist der Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm eingestellt. Überprüfen Sie diesen Abstand, und stellen Sie ihn ggf. ein. ^ Schieben Sie die Montagehilfen b auf Möbeltürhöhe: Die untere An- schlagkante X der Montagehilfen...
- Seite 64 Gerät einbauen ^ Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. ^ Schieben Sie die seitliche Abde- ckung q auf die Befestigungstraver- se gegenüber der Scharnierseite. ^ Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
- Seite 65 Gerät einbauen ^ Öffnen Sie die Gerätetür. Türlage ausgleichen ^ Hängen Sie die Möbeltür auf die Jus- – Verstellung zu den Seiten (X) tagebolzen h. ^ Verschieben Sie die Möbeltür. ^ Drehen Sie die Muttern c locker auf – Verstellung in der Höhe (Y) die Justagebolzen.
- Seite 66 Gerät einbauen ^ Ziehen Sie die Muttern c jeweils mit ^ Bohren Sie jeweils die Befestigungs- dem Ringschlüssel j fest, dabei die löcher l in die Möbeltür vor, und Justagebolzen h mit einem Schrau- drehen Sie die Schrauben m ein. bendreher gegenhalten.
- Seite 67 Gerät einbauen ^ Ziehen Sie alle Schrauben noch ein- So stellen Sie sicher, dass das Gerät mal fest nach. richtig eingebaut wurde: – Die Tür muss richtig schließen. – Die Tür darf nicht am Möbelkorpus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anlie- gen.
- Seite 72 K 35222 iD, K 37222 iD de - DE M.-Nr. 09 360 180 / 01...
