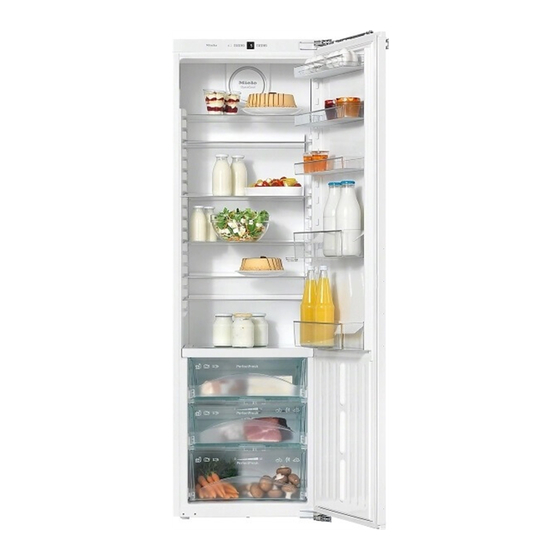

- Seite 1 Gebrauchs- und Montageanweisung Kühlgerät Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 10 142 320...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise und Warnungen .............. 5 Ihr Beitrag zum Umweltschutz................ 13 Wie können Sie Energie sparen? ............... 14 Gerätebeschreibung.................... 16 Bedienblende ......................16 Erklärung der Symbole ..................17 Nachkaufbares Zubehör..................19 Kältegerät ein- und ausschalten ................ 20 Vor dem ersten Benutzen ..................20 Reinigung und Pflege .................. - Seite 3 Be- und Entlüftungsquerschnitte reinigen............. 46 Das Kältegerät nach dem Reinigen in Betrieb nehmen......... 46 Was tun, wenn ... .................... 47 Ursachen von Geräuschen ................. 55 Miele@home...................... 56 Kundendienst und Garantie................ 58 Informationen für Händler .................. 59 Messeschaltung ....................59 Elektroanschluss .................... 61 Montagehinweise ....................
- Seite 4 Inhalt Kältegerät einbauen .................... 74 Möbeltür montieren ....................81...
-
Seite 5: Sicherheitshinweise Und Warnungen
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schä- den am Kältegerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter! Bestimmungsgemäße Verwendung... -
Seite 6: Kinder Im Haushalt
Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in ex- plosionsgefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in... - Seite 7 Sicherheitshinweise und Warnungen Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EG-Richtlinien. Dieses Kältegerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schä- digt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt.
- Seite 8 Kältegerät am öffentlichen Stromnetz ange- schlossen ist. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
- Seite 9 Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 10 Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller! Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
-
Seite 11: Transport
Sicherheitshinweise und Warnungen Reinigung und Pflege Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös. Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Kältegerätes niemals einen Dampfreiniger. - Seite 12 Sicherheitshinweise und Warnungen Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Kältege- rätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten. Herausspritzendes Kältemittel kann zu Augenverletzungen führen! Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch –...
-
Seite 13: Entsorgung Der Transportverpackung
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. -
Seite 14: Wie Können Sie Energie Sparen
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht be- lüfteten Räumen. Geschützt vor direkter Son- Bei direkter Sonnenbestrah- nenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur um 20 °C. - Seite 15 Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubladen, Abstellflächen und Ablagen wie im Auslieferungszu- stand. Gerätetür nur bei Bedarf und Häufiges und langes Türöff- so kurz wie möglich öffnen. nen bedeuten Kälteverlust Lebensmittel gut sortiert ein- und einströmende warme ordnen.
-
Seite 16: Gerätebeschreibung
Gerätebeschreibung Bedienblende a Ein-/Ausschalten d Einstellen der Temperatur des gesamten Kältegerätes ( für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle e Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Ein-/Ausschalten der f Einstellen der Temperatur Funktion SuperKühlen ( für wärmer), Auswahltaste im Einstellungsmodus g An- bzw. -
Seite 17: Erklärung Der Symbole
Eingabe von Einstellungen Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Türalarm Miele@home Nur sichtbar bei eingesetztem, angemelde- tem Miele@home Kommunikationsmodul bzw. Kommunikationsstick (siehe "Miele@home") Display-Leuchtkraft Einstellen der Leuchtkraft des Displays Temperatur Verändern der Temperatur in der... - Seite 18 Gerätebeschreibung a Bedienblende b Ventilator c Abstellfläche mit Beleuchtung (FlexiLight) d Eierablage / Abstellbord e Abstellfläche f Flaschenablage g Flaschenbord h Trockenfach PerfectFresh-Zone i Tauwasser-Rinne und Tauwasser- Ablaufloch j Regler zum Einstellen der Luftfeuch- tigkeit in den Feuchtefächern k Feuchtefach PerfectFresh-Zone (je nach Modell) Diese Abbildung zeigt beispielhaft ein Gerä- Die PerfectFresh-Zone erfüllt die An-...
-
Seite 19: Nachkaufbares Zubehör
Autofenstern usw. 6 Monate empfohlen. Flaschenablage Nachkaufbares Zubehör können Sie Zu der vorhandenen Flaschenablage im Miele Webshop bestellen. Sie er- können weitere Flaschenablagen in der halten diese Produkte auch über den Kühlzone eingesetzt werden. Miele Werkkundendienst (siehe Ende dieser Gebrauchsanweisung) und bei... -
Seite 20: Kältegerät Ein- Und Ausschalten
Hinweise im Kapitel "Reini- Stecken Sie den Flaschenhalter mittig gung und Pflege". auf die hintere Kante des Flaschen- bords. Wichtig! Die Miele Pflege für Edelstahl bildet mit jeder Anwendung einen wasser- und schmutzabweisenden Schutzfilm! Reiben Sie die Edelstahlflächen direkt nach Abziehen der Schutzfolie mit der Miele Pflege für Edelstahl (siehe... -
Seite 21: Das Kältegerät Bedienen
Kältegerät ein- und ausschalten Das Kältegerät bedienen Kältegerät ausschalten Bei diesem Kältegerät reicht zur Bedie- nung eine Berührung der Sensortasten mit dem Finger aus. Jede Berührung wird mit einem Tasten- Berühren Sie die Ein/Aus-Taste. ton bestätigt. Diesen Tastenton können Ist das nicht möglich, ist die Verriege- Sie ausschalten (siehe "Weitere Einstel- lung eingeschaltet! -
Seite 22: Bei Längerer Abwesenheit
Kältegerät ein- und ausschalten Bei längerer Abwesenheit Wird das Kältegerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlos- senen Zustand Gefahr von Schim- melbildung. Reinigen Sie das Kältegerät unbe- dingt. Wenn Sie das Kältegerät längere Zeit nicht benutzen, dann ... -
Seite 23: Die Richtige Temperatur
Die richtige Temperatur Die richtige Temperatureinstellung ist für . . . in der Kühlzone und in der die Lagerung der Lebensmittel sehr PerfectFresh-Zone wichtig. Durch Mikroorganismen verder- In der Kühlzone empfehlen wir eine ben die Lebensmittel schnell, was durch Kühltemperatur von 4 °C. die richtige Lagertemperatur verhindert bzw. -
Seite 24: Temperaturanzeige
Die richtige Temperatur – Jedes weitere Mal tippen: Der Tem- Temperaturanzeige peraturwert verändert sich in 1 °C- Die Temperaturanzeige im Display Schritten. zeigt im Normalbetrieb die mittlere, – Finger auf der Sensortaste ruhen las- tatsächliche Kühlzonentemperatur sen: Der Temperaturwert verändert an, die momentan im Kältegerät sich fortlaufend. -
Seite 25: Temperatur In Der Perfectfresh-Zone Verändern
Die richtige Temperatur Temperatur in der PerfectFresh-Zone verändern In der PerfectFresh-Zone wird die Tem- peratur automatisch bei 0 bis 3 °C ge- Durch Tippen auf die Tasten oder halten. Falls Sie es jedoch wärmer oder können Sie nun die Temperatur in kälter wünschen, da Sie z. B. -
Seite 26: Superkühlen Verwenden
SuperKühlen verwenden SuperKühlen ausschalten Funktion SuperKühlen Die Funktion SuperKühlen schaltet sich Mit der Funktion SuperKühlen wird die automatisch nach ca. 12 Stunden aus. Kühlzone sehr schnell auf den kältesten Das Kältegerät arbeitet wieder mit nor- Wert abgekühlt (abhängig von der maler Kälteleistung. -
Seite 27: Türalarm
Türalarm Das Kältegerät ist mit einem Warnsys- Türalarm vorzeitig ausschalten tem ausgestattet, um einen Energiever- Sollte Sie der Warnton stören, können lust bei offen stehender Gerätetür zu Sie ihn vorzeitig ausschalten. vermeiden, und um das eingelagerte Kühlgut vor Wärme zu schützen. Wenn die Gerätetür längere Zeit offen steht, ertönt ein Warnton. -
Seite 28: Weitere Einstellungen Vornehmen
Weitere Einstellungen vornehmen Bestimmte Einstellungen am Kältegerät Verriegelung können Sie nur im Einstellungsmodus Mit der Verriegelung können Sie das vornehmen. Kältegerät sichern vor: Während Sie sich im Einstellungsmo- – ungewolltem Ausschalten, dus befinden, wird der Türalarm oder – ungewollter Temperaturverstellung, eine andere Fehlermeldung automa- tisch unterdrückt. -
Seite 29: Akustische Signale
Weitere Einstellungen vornehmen Akustische Signale Das Kältegerät verfügt über akustische Signale wie den Tastenton und den Warnton bei Türalarm. Durch Tippen auf die Tasten oder können Sie nun einstellen, ob die Sie können den Tastenton sowie den Verriegelung aus- oder eingeschaltet Warnton bei Türalarm ein- oder aus- sein soll:... -
Seite 30: Leuchtkraft Des Displays
Weitere Einstellungen vornehmen Leuchtkraft des Displays Sie können die Leuchtkraft des Displays an die Lichtverhältnisse der räumlichen Umgebung anpassen. Durch Tippen auf die Tasten oder können Sie nun wählen: Die Leuchtkraft des Displays kann stu- 0: Tastenton aus; Türalarm aus fenweise von 1 bis 3 verändert werden. -
Seite 31: Sabbatmodus
Weitere Einstellungen vornehmen Sabbatmodus Das Kältegerät verfügt zur Unterstüt- zung religiöser Bräuche über den Sab- batmodus. Durch Tippen auf die Tasten oder können Sie nun die Leuchtkraft des Ausgeschaltet werden Displays verändern: – die Innenbeleuchtung bei geöffneter 1: minimale Leuchtkraft Gerätetür, 2: mittlere Leuchtkraft... - Seite 32 Weitere Einstellungen vornehmen Sobald das Symbol nach 3 Sek. im Sabbatmodus einschalten Display erlischt, ist der Sabbatmodus eingeschaltet. Schalten Sie den Sabbatmodus nach dem Sabbat aus. Tippen Sie auf die Taste für die Ein- Sabbatmodus ausschalten stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
-
Seite 33: Lebensmittel In Der Kühlzone Lagern
Lebensmittel in der Kühlzone lagern Kältester Bereich Verschiedene Kühlbereiche Der kälteste Bereich in der Kühlzone ist Aufgrund der natürlichen Luftzirkulation direkt über der Trennplatte zur stellen sich in der Kühlzone unter- PerfectFresh-Zone und an der Rück- schiedliche Temperaturbereiche ein. wand. Noch niedrigere Temperaturen Die kalte, schwere Luft sinkt in den un- herrschen allerdings in den Fächern der teren Bereich der Kühlzone. -
Seite 34: Für Die Kühlzone Nicht Geeignet
Lebensmittel in der Kühlzone lagern Tipp: Nehmen Sie zum Einkaufen eine Für die Kühlzone nicht geeig- Kühltasche mit, und verstauen Sie an- schließend die Lebensmittel zügig im Nicht alle Lebensmittel eignen sich für Kältegerät. die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind. Je Lebensmittel richtig lagern nach Lebensmittel können sich bei einer Bewahren Sie Lebensmittel in der Kühl-... -
Seite 35: Lebensmittel In Der Perfectfresh-Zone Lagern
Lebensmittel in der PerfectFresh–Zone lagern In der PerfectFresh-Zone herrschen op- Die PerfectFresh-Zone ist in timale Lagerbedingungen für Obst, Ge- zwei Bereiche unterteilt: müse, Fisch, Fleisch und Milchproduk- – Im oberen Trockenfach herrscht eine te. Die Lebensmittel bleiben wesentlich Temperatur von 0 bis 3 °C, die Luft- länger frisch, Geschmack und Vitamine feuchtigkeit ist nicht erhöht . -
Seite 36: Trockenfach
Lebensmittel in der PerfectFresh–Zone lagern Trockenfach Feuchtefach , Das Trockenfach eignet sich besonders Das Feuchtefach verfügt über einen zum Lagern leicht verderblicher Le- Schieberegler, mit dem Sie die im bensmittel wie: Feuchtefach enthaltene Luftfeuchtigkeit regulieren können. – Frischer Fisch, Schalen- und Krusten- tiere;... - Seite 37 Lebensmittel in der PerfectFresh–Zone lagern Eine erhöhte Luftfeuchtigkeit im Falls Sie mit dem Ergebnis Ihrer ein- gelagerten Lebensmittel nicht zufrie- Feuchtefach wird allein durch die in den sind (die Lebensmittel z. B. be- den eingelagerten Lebensmitteln ent- reits nach kurzer Aufbewahrungs- haltene Feuchtigkeit erreicht, d. h., je dauer schlapp oder welk wirken), be- mehr Lebensmittel im Fach gelagert...
-
Seite 38: Innenraum Gestalten
Innenraum gestalten Abstellbord/Flaschenbord ver- Abstellfläche/Abstellfläche mit setzen Beleuchtung versetzen Die Abstellflächen können Sie je nach Verletzungsgefahr! Höhe des Kühlgutes versetzen. Versetzen Sie die Abstelborde/Fla- schenborde in der Gerätetür nur im unbeladenen Zustand. Schieben Sie das Abstellbord/Fla- schenbord nach oben, und nehmen Sie es nach vorn heraus. -
Seite 39: Flaschenablage Versetzen
Innenraum gestalten Flaschenablage versetzen Fassen Sie die Schubladen seitlich im hinteren Bereich an, und heben Sie sie erst nach oben und dann nach Die Flaschenablage können Sie variabel vorne ab. in das Kältegerät einsetzen. Schieben Sie die Auszugsschienen Die Flaschenablage vorne leicht an- anschließend wieder ein. -
Seite 40: Geruchsfilter Versetzen
Innenraum gestalten Geruchsfilter versetzen Der Geruchsfilter mit Halterung KKF- FF (Active AirClean) ist als Nachkauf- bares Zubehör erhältlich (siehe "Zube- hör - Nachkaufbares Zubehör".) Achten Sie bei sehr stark riechenden Lebensmitteln (z. B. sehr würzigem Kä- se) auf Folgendes: – Setzen Sie die Halterung mit den Ge- ruchsfiltern auf die Abstellfläche, auf der diese Lebensmittel gelagert wer- den. -
Seite 41: Kühlzone Und Perfectfresh-Zone
Abtauen Kühlzone und PerfectFresh-Zone Die Kühlzone und die PerfectFresh-Zo- ne tauen automatisch ab. Während der Kompressor läuft, können sich funktionsbedingt an der Rückwand der Kühlzone und PerfectFresh-Zone Reif und Wasserperlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme des Kompressors verdunsten. -
Seite 42: Reinigung Und Pflege
Achten Sie darauf, dass kein Wasser in die Elektronik oder in die – scharfen Metallschaber. Beleuchtung gelangt. Wir empfehlen zur Pflege der Edel- stahlflächen am Kältegerät die Miele Der Dampf eines Dampfreinigers Pflege für Edelstahl (siehe "Gerätebe- kann an spannungsführende Teile schreibung - Nachkaufbares Zube- des Kältegerätes gelangen und einen... -
Seite 43: Das Kältegerät Zur Reinigung Vorbereiten
Reinigung und Pflege Abstellfläche / Abstellfläche mit Be- Das Kältegerät zur Reinigung leuchtung zerlegen vorbereiten Schalten Sie das Kältegerät aus. Die Edelstahlleiste mit LED-Be- leuchtung an der Abstellfläche darf Das Display erlischt, und die Kühlung nicht zur Reinigung in Wasser gelegt ist ausgeschaltet. - Seite 44 Reinigung und Pflege Flaschen- und Abstellborde Die Edelstahlblenden an den Fla- schen- und Abstellborden sind nicht geschirrspülmaschinengeeignet! Um die Edelstahlblende zu entfernen, gehen Sie wie folgt vor: Legen Sie das Abstell-/Flaschenbord Fassen Sie an der linken Seite der mit der vorderen Seite auf die Ar- Edelstahlleiste die Kunststoffeinfas- beitsfläche.
-
Seite 45: Innenraum Und Zubehör Reinigen
Reinigung und Pflege Folgende Teile sind geschirrspülma- Innenraum und Zubehör reini- schinengeeignet: Die Temperatur des gewählten Ge- Reinigen Sie das Kältegerät regelmä- schirrspülmaschinenprogramms darf ßig, mindestens aber einmal im Mo- maximal 55 °C betragen! nat. Lassen Sie Verschmutzungen nicht Durch den Kontakt mit Naturfarbstof- erst antrocknen, sondern entfernen fen, z. B. -
Seite 46: Türdichtung Reinigen
Das Kältegerät nach dem Rei- Tipp: Reiben Sie diese unbedingt nach nigen in Betrieb nehmen jeder Reinigung zur Pflege mit der Miele Setzen Sie alle Teile in das Kältegerät. Pflege für Edelstahl ein. Dadurch wird die Edelstahloberfläche geschützt und ... -
Seite 47: Was Tun, Wenn
Kälteverlust so gering wie möglich zu halten. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparatu- ren können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele au- torisierten Fachkräften durchgeführt werden. Problem Ursache und Behebung Das Kältegerät hat kei-... - Seite 48 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor läuft Kein Fehler! Um Energie zu sparen, schaltet der Kom- dauernd. pressor bei geringem Kältebedarf auf eine niedrige Drehzahl. Dadurch erhöht sich die Laufzeit des Kom- pressors. Der Kompressor schal- Die Be- und Entlüftungsquerschnitte im Schrankum- tet immer häufiger und bau sind zugestellt oder verstaubt.
- Seite 49 Was tun, wenn ... Problem Ursache und Behebung Hinten unten am Gerät Kein Fehler! Das Blinken ist normal. Die Kompressor- beim Kompressor blinkt elektronik ist mit einer Betriebsanzeige und Fehler- eine LED-Kontrollleuch- Diagnose LED-Kontrollleuchte ausgestattet (je nach te (je nach Modell). Modell).
-
Seite 50: Meldungen Im Display
Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display leuchtet das Der Türalarm wurde aktiviert. Symbol Alarm , und Schließen Sie die Gerätetür. Das Symbol Alarm zusätzlich ertönt ein erlischt, und der Warnton verstummt. Warnton. Im Display erscheint Eine Störung liegt vor. -
Seite 51: Die Innenbeleuchtung Funktioniert Nicht
Was tun, wenn ... Die Innenbeleuchtung funktioniert nicht Problem Ursache und Behebung Die Innenbeleuchtung Das Kältegerät ist nicht eingeschaltet. funktioniert nicht. Schalten Sie das Kältegerät ein. Der Sabbatmodus ist eingeschaltet: Das Display ist schwarz, und das Kältegerät kühlt. Tippen Sie auf die Taste für die Einstellungen, um den Sabbatmodus zu verlassen. - Seite 52 Was tun, wenn ... Problem Ursache und Behebung Die LED-Beleuchtung Die Abstellfläche sitzt nicht richtig in den Auflagerip- an einer einzelnen Ab- pen. stellfläche funktioniert Überprüfen Sie den richtigen Sitz der Abstellfläche nicht. in den Auflagerippen: Die Abstellfläche hat an der linken, vorderen Ecke Metallplättchen (Kontakte), um die LED-Beleuchtung mit Strom zu versorgen.
- Seite 53 Was tun, wenn ... Problem Ursache und Behebung Die LED-Beleuchtung Flüssigkeit ist über die LED-Beleuchtung an einer Ab- an allen Abstellflächen stellfläche oder an die Metallplättchen (Kontakte) in funktioniert nicht. den linken Auflagerippen gelaufen. Eine Sicherheitsausschaltung schaltet die LED-Be- leuchtung an allen Abstellflächen aus. ...
- Seite 54 Was tun, wenn ... Allgemeine Probleme mit dem Kältegerät Problem Ursache und Behebung Im Display leuchtet das Die Verriegelung ist eingeschaltet. Symbol . Das Kältege- Schalten Sie die Verriegelung aus (siehe "Weitere rät lässt sich nicht aus- Einstellungen vornehmen - Verriegelung ein-/aus- schalten.
-
Seite 55: Ursachen Von Geräuschen
Ursachen von Geräuschen Normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurz- fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das blubb ... durch die Rohre fließt. -
Seite 56: Miele@Home
Miele@home a Miele@home fähiges Hausgerät b Miele@home Kommunikationsstick XKS3000Z bzw. Kommunikationsmodul XKM3000Z c Miele@home fähiges Hausgerät mit SuperVision Funktion d Miele@home Gateway XGW3000 e WiFi-Router f Anbindung an Homeautomation-Systeme g Smartphone, Tablet-PC, Laptop h Anbindung an das Internet... - Seite 57 Smart Grid fähige Hausgeräte können kaufbaren Kommunikationsstick und automatisch zu einer Zeit gestartet wer- einen eventuell erforderlichen Nachrüst- den, wenn der Strom günstig ist oder satz in das System Miele@home einge- ein ausreichendes Stromangebot (z. B. bunden werden. von der Photovoltaikanlage) verfügbar ist.
-
Seite 58: Kundendienst Und Garantie
Bei Störungen, die Sie nicht selbst be- seitigen können, benachrichtigen Sie Die Garantiezeit beträgt 2 Jahre. – Ihren Miele Fachhändler oder Nähere Angaben zu den Garantiebedin- gungen in Ihrem Land erhalten Sie unter – den Miele Werkkundendienst. der angegebenen Telefonnummer. -
Seite 59: Informationen Für Händler
Informationen für Händler Messeschaltung Das Kältegerät kann mit der Funktion "Messeschaltung" im Handel oder in Ausstellungsräumen präsentiert werden. Legen Sie einen Finger auf die Tas- Dabei sind die Bedienung des Kältege- te und lassen Sie den Finger auf rätes und die Innenbeleuchtung weiter- der Taste ruhen. - Seite 60 Informationen für Händler Messeschaltung ausschalten Das Symbol leuchtet im Display. Tippen Sie auf die Taste oder , so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) er- Tippen Sie auf die Taste für die Ein- scheint. stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol ...
-
Seite 61: Elektroanschluss
Elektroanschluss Das Kältegerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220 – 240 V gelie- kabel ist nicht erlaubt, da Verlänge- fert. rungskabel nicht die nötige Sicherheit des Kältegerätes gewährleisten (z. B. Die Absicherung muss mit mindestens Überhitzungsgefahr). 10 A erfolgen. Das Kältegerät darf nicht an Inselwech- Der Anschluss darf nur an eine ord- selrichtern angeschlossen werden, die... -
Seite 62: Montagehinweise
Montagehinweise Ein nicht eingebautes Kältegerät Bei hoher Luftfeuchtigkeit kann kippen! kann sich Kondensat auf den Außen- flächen des Kältegerätes nieder- schlagen. Brand- und Beschädigungsge- fahr! Das Kältegerät darf nicht unter Dieses Kondenswasser kann zu Kor- rosion an den Geräteaußenwänden ein Kochfeld gebaut werden. -
Seite 63: Be- Und Entlüftung
Montagehinweise – Für die Be- und Entlüftung ist an der Be- und Entlüftung Rückseite des Kältegerätes ein Ab- Werden die angegebenen Be- luftkanal von mindestens 40 mm Tie- und Entlüftungsquerschnitte nicht fe vorzusehen. eingehalten, springt der Kompressor – Die Be- und Entlüftungsquerschnitte häufiger an und läuft über einen län- im Möbelsockel, im Einbauschrank geren Zeitraum. -
Seite 64: Möbeltür
Montagehinweise Oberer Entlüftungsquerschnitt Möbeltür Der obere Entlüftungsquerschnitt kann Horizontales und vertikales Spaltmaß auf verschiedene Weisen ausgeführt Je nach Küchendesign sind Dicke und werden: Kantenradius der Möbeltür sowie das umlaufende Spaltmaß (horizontaler und vertikaler Spalt) festgelegt. Beachten Sie daher unbedingt: – Horizontales Spaltmaß Der Spalt zwischen Möbeltür und der darüber bzw. -
Seite 65: Gewicht Der Möbeltür
Stellen Sie vor der Montage der Möbel- tür sicher, dass das zulässige Gewicht der zu montierenden Möbeltür nicht überschritten wird: Kältegerät max. Gewicht der Möbeltür in kg K 34472 iD K 34473 iD K 35472 iD K 35473 iD nebenliegende Küchenmöbelfront K 37472 iD A = Möbelfrontdicke K 37473 iD B = Kantenradius... -
Seite 66: Vor Dem Einbau Des Kältegerätes
Montagehinweise Vor dem Einbau des Kältegerä- Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Kälte- gerät, und entfernen Sie das Keder- band von der äußeren Gerätetür. Entfernen Sie auf keinen Fall von der Geräterückseite ... - Seite 67 Montagehinweise Wo die Edelstahlfront erhältlich ist, können Sie beim Kundendienst nach- fragen.
-
Seite 68: Einbaumaße
Einbaumaße * Der deklarierte Energieverbrauch wurde mit einer Nischentiefe von 560 mm er- mittelt. Das Kältegerät ist bei einer Nischentiefe von 550 mm voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch. Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumaßen entspricht. -
Seite 69: Öffnungswinkel Der Gerätetür Begrenzen
Öffnungswinkel der Gerätetür begrenzen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit ge- öffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen ge- gen eine angrenzende Wand schlagen würde, sollten Sie den Öffnungswinkel der Gerätetür auf ca. 90°... -
Seite 70: Türanschlag Wechseln
Türanschlag wechseln Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch. Das Kältegerät wird mit einem Rechts- anschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag ge- wechselt werden: Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: ... - Seite 71 Türanschlag wechseln Türschließdämpfer lösen Achtung! Der Türschließdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! Legen Sie die abmontierte Gerätetür mit der Außenfront nach unten auf einen stabilen Untergrund. Drehen Sie die Schrauben ganz heraus. Setzen Sie das Befestigungselement ...
-
Seite 72: Türschließdämpfer Befestigen
Türanschlag wechseln Türschließdämpfer befestigen Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach un- ten liegt. Lösen Sie den Kugelzapfen mit Hilfe eines Schraubendrehers, und schrauben Sie ihn um. Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach oben liegt (Scharniere bleiben geöff- net). - Seite 73 Türanschlag wechseln Schieben Sie die Gerätetür auf die vormontierten Schrauben und , und ziehen Sie die Schrauben und fest an. Rasten Sie die Abdeckteile , und auf. Setzen Sie die Stifte zur Begrenzung des Türöffnungswinkels von oben in die Scharniere.
-
Seite 74: Kältegerät Einbauen
Kältegerät einbauen Für den Einbau des Kältegerätes be- Stellen Sie das Kältegerät mit Hilfe nötigen Sie das folgende Werkzeug: einer zweiten Person auf. Bauen Sie das Kältegerät nur in stabi- le, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen. - Seite 75 Kältegerät einbauen Folgende Montageteile benötigen – für die Montage der Möbeltür: Sie: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Kältegerätes in der Nische: ** Anzahl je nach Nischenhöhe.
-
Seite 76: Kältegerät Vorbereiten
Kältegerät einbauen Kältegerät vorbereiten Stellen Sie das Kältegerät unmittelbar vor die Küchenmöbel-Nische. Schrauben Sie den Befestigungswin- kel mit der Sechskantschraube auf die vorgebohrten Löcher in der Gerätetür. Schrauben Sie ein zweites Paar Be- festigungswinkel im Griffbereich der Tür fest. - Seite 77 Kältegerät einbauen Nur bei 16 mm dicken Möbelwänden: Klipsen Sie die Distanzteile und rechts auf die Scharniere. Öffnen Sie die Gerätetür. Nehmen Sie die Abdeckung ab. Schrauben Sie das Befestigungs- teil mit den Schrauben links oben am Kältegerät lose an.
- Seite 78 Kältegerät einbauen Kältegerät einbauen Ziehen Sie die Schutzfolie vom Ke- derband ab. Kleben Sie das Kederband front- bündig auf die Geräteseite, an der die Tür geöffnet wird. 1. Setzen Sie das Kederband dabei an Schieben Sie das Kältegerät nun so- der Unterkante des oberen Befesti- weit in die Einbaunische, bis alle Be- gungsteils an.
-
Seite 79: Kältegerät In Der Nische Befestigen
Kältegerät einbauen Kontrollieren Sie nochmals, ob die Kältegerät in der Nische befes- Befestigungswinkel oben und unten tigen an der Vorderkante der Möbelseiten- wand anliegen. So wird ein umlaufender Abstand von 42 mm zu den Vorderkanten der Mö- belseitenwände eingehalten. Bei Möbeln mit Türanschlagsteilen (wie Noppen, Dichtungslippen etc.) muss das Aufbaumaß... - Seite 80 Kältegerät einbauen Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden. Setzen Sie die jeweiligen Abde- ckungen und auf die Befesti- gungswinkel. Schieben Sie die lose sitzenden Be- festigungswinkel bis an die Möbel- wand.
-
Seite 81: Möbeltür Montieren
Kältegerät einbauen Nur bei einem Kältegerät ab einer Ni- Möbeltür montieren schenhöhe von 140 cm Die Oberkante der Möbeltür sollte auf Zur zusätzlichen Sicherung des Kälte- einer Höhe mit den Möbeltüren der gerätes im Einbauschrank schieben Sie nebenliegenden Schränke sein. zwischen Kältegerät und Möbelboden Die Möbeltür muss plan und span- an der Geräteunterseite die beiliegen- nungsfrei montiert werden. - Seite 82 Kältegerät einbauen Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. Tipp: Schieben Sie mit der Möbelfront die Montagehilfen auf die Möbeltür- höhe der nebenliegenden Schränke. Zeichnen Sie dünn mit einem Bleistift eine Mittellinie auf die Innenseite der Möbeltür .
- Seite 83 Kältegerät einbauen Öffnen Sie die Gerätetür. Schieben Sie die seitliche Abdeckung auf die Befestigungstraverse ge- genüber der Scharnierseite. Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich). Hängen Sie die Möbeltür auf die Jus- tagebolzen .
-
Seite 84: Türlage Ausgleichen
Kältegerät einbauen Türlage ausgleichen Ziehen Sie die Muttern an der Ge- rätetür jeweils mit dem Ringschlüs- - Verstellung zu den Seiten (X) sel fest, dabei die Justagebol- zen mit einem Schraubendreher Verschieben Sie die Möbeltür. gegenhalten. - Verstellung in der Höhe (Y) ... - Seite 85 Kältegerät einbauen Ziehen Sie alle Schrauben noch ein- mal fest nach. Setzen Sie jeweils die obere Abde- Bohren Sie jeweils die Befestigungs- ckung auf, und rasten Sie sie ein. löcher in die Möbeltür vor, und drehen Sie die Schrauben ein. Achten Sie auf die Bündigkeit der bei- den Metallkanten (Symbol //).
- Seite 86 Kältegerät einbauen So stellen Sie sicher, dass das Kälte- gerät richtig eingebaut wurde: – Die Tür schließt richtig. – Die Tür liegt nicht am Möbelkorpus – Die Dichtung an der griffseitigen obe- ren Ecke liegt jeweils fest an. Legen Sie zur Überprüfung eine ein- geschaltete Taschenlampe in das Käl- tegerät, und schließen Sie die Geräte- tür.
- Seite 87 Deutschland: Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0800 22 44 666 (kostenfrei) Mo-Fr 8-20 Uhr Sa+So 9-18 Uhr Telefax: 05241 89-2090 Miele im Internet: www.miele.de E-Mail: info@miele.de Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Telefon: 050 800 800 (Festnetz zum Ortstarif;...
- Seite 88 K 34472 iD, K 34473 iD, K 35472 iD, K 35473 iD, K 37472 iD, K 37473 iD de-DE M.-Nr. 10 142 320 / 03...
