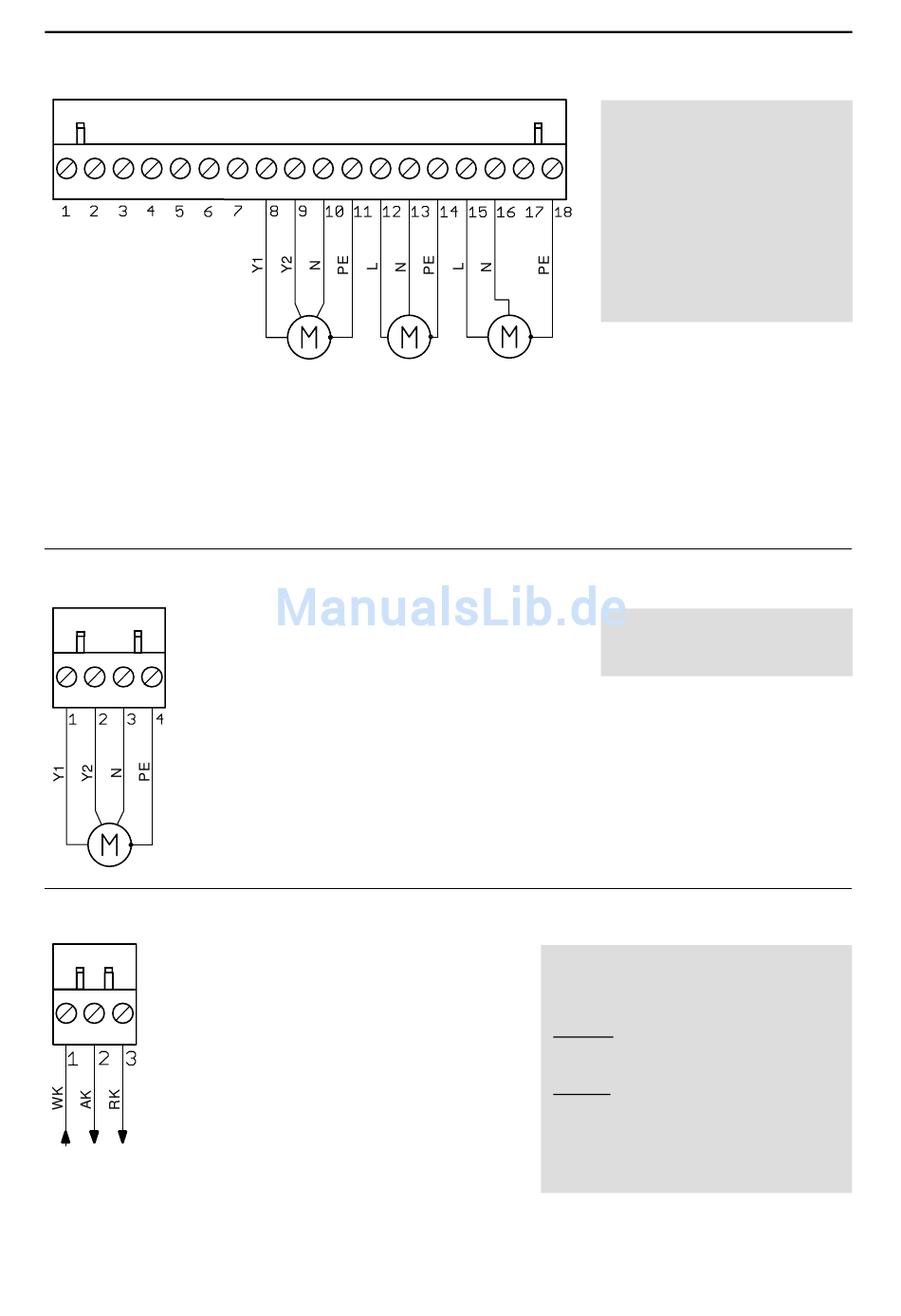

12.5 Rücklaufventil Y1, Ladepumpe M1 und Ventilator AV
KL1 – KL7: Nicht belegt
KL8 Y1: Stellantrieb-Rücklaufventil Y1
KL9 Y2: Stellantrieb-Rücklaufventil Y1
KL10 N: Stellantrieb-Rücklaufventil Y1
KL11 PE: Stellantrieb-Rücklaufventil Y1
Y1 entspricht: Ventil öffnet: Pufferkreis
Y2 entspricht: Ventil schließt: Kesselkreis

12.6 Ladeventil Y2

12.7 Potentialfreier Umschaltkontakt

Logotherm Regelsysteme GmbH
KL12
KL13
KL14 PE: Ladepumpe M1
KL1 Y1: Stellantrieb-Ladeventil Y2
KL2 Y2: Stellantrieb-Ladeventil Y2
KL3 N: Stellantrieb-Ladeventil Y2
KL4 PE: Stellantrieb-Ladeventil Y2
Y1 entspricht: Ventil öffnet: großer Pufferkreis
Y2 entspricht: Ventil schließt: kleiner Pufferkreis
KL1 WK: Potentialfreier Umschaltkontakt
KL2 AK: Potentialfreier Umschaltkontakt
KL3 RK: Potentialfreier Umschaltkontakt
WK ... Wurzelkontakt
AK ... Arbeitskontakt
RK ... Ruhekontakt
Kessel AUS: WK-RK geschlossen
Kessel EIN: WK-AK geschlossen
L: Ladepumpe M1 KL15
N: Ladepumpe M1 KL16
KL17
KL18 PE: Ventilator AV
Dieser Umschaltkontakt ist spannungsfrei,
das heißt, eine Phase muss auf WK
geschaltet werden, um an AK oder RK
Spannung zu bekommen.
Achtung: Dieser Umschaltkontakt darf nur
mit einem Strom von I
werden!
Hinweis: Dieser Kontakt ist auch für
Schutzkleinspannung zugelassen!
Die erforderlichen Kontakt- und
Sicherheitsabstände laut
Schutzanforderungen sind vorhanden
(z. B. für Fühlerumschaltung etc.).
Basic-Control
Für Anschluss des
Rücklaufventil- Stellantriebes 4-
polige flexible Leitung mit einem
Leiterquerschnitt von 0.75mm²
verwenden!
Für Anschluss der Ladepumpe
3-polige flexible Leitung mit
0.75mm² verwenden!
Für Anschluss des Ventilators
flexible silikonummantelte Leitung
mit einem Leiterquerschnitt von
0.75mm² verwenden!
L: Ventilator AV
N: Ventilator AV
: Frei
4-polige flexible Leitung mit
einem Leiterquerschnitt von
0.75mm² verwenden!
=5A belastet
max
