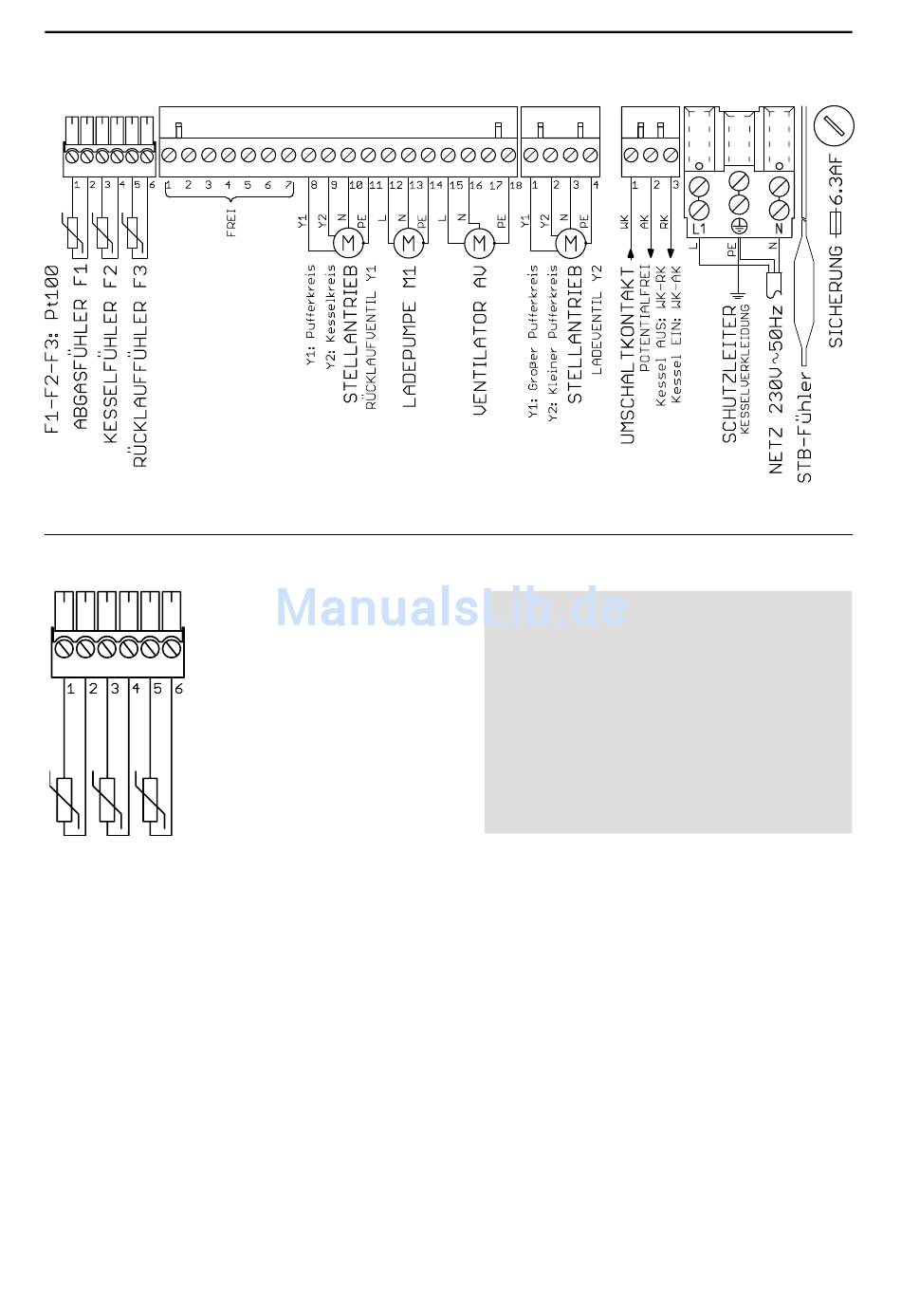

12.3 Elektroanschluss an der Reglerunterseite
12.4 Temperaturmessfühler
Logotherm Regelsysteme GmbH
KL1:
Abgasfühler F1 Pt100
KL2:
Abgasfühler F1 Pt100
KL3:
Kesselfühler F2 Pt100
KL4:
Kesselfühler F2 Pt100
KL5:
Rücklauffühler F3 Pt100
KL6:
Rücklauffühler F3 Pt100
Widerstandswerte:
T =
0°C R = 100,0Ω
T = 20°C R = 107,8Ω
T = 100°C R = 138,5Ω
T = 200°C R = 175,8Ω
Polung egal
Abgasfühler F1 mittels Bajonetts im Abgasrohr
befestigen!
Anschlussleitung des Abgasfühlers nicht
verlängern!
Kesselfühler F2 und STB-Kapillarfühler mittels
Ankopplungsfeder und Wärmeleitpaste ganz in die
Kesselvorlauftauchhülse schieben und mit der
Halteklammer gegen unbeabsichtigtes
Herausziehen sichern! Gleiche Vorgehensweise
für Rücklauffühler F3 und Rücklauftauchhülse
durchführen!
Anschlussleitung des Kessel- und Rücklauffühlers
nicht verlängern!
