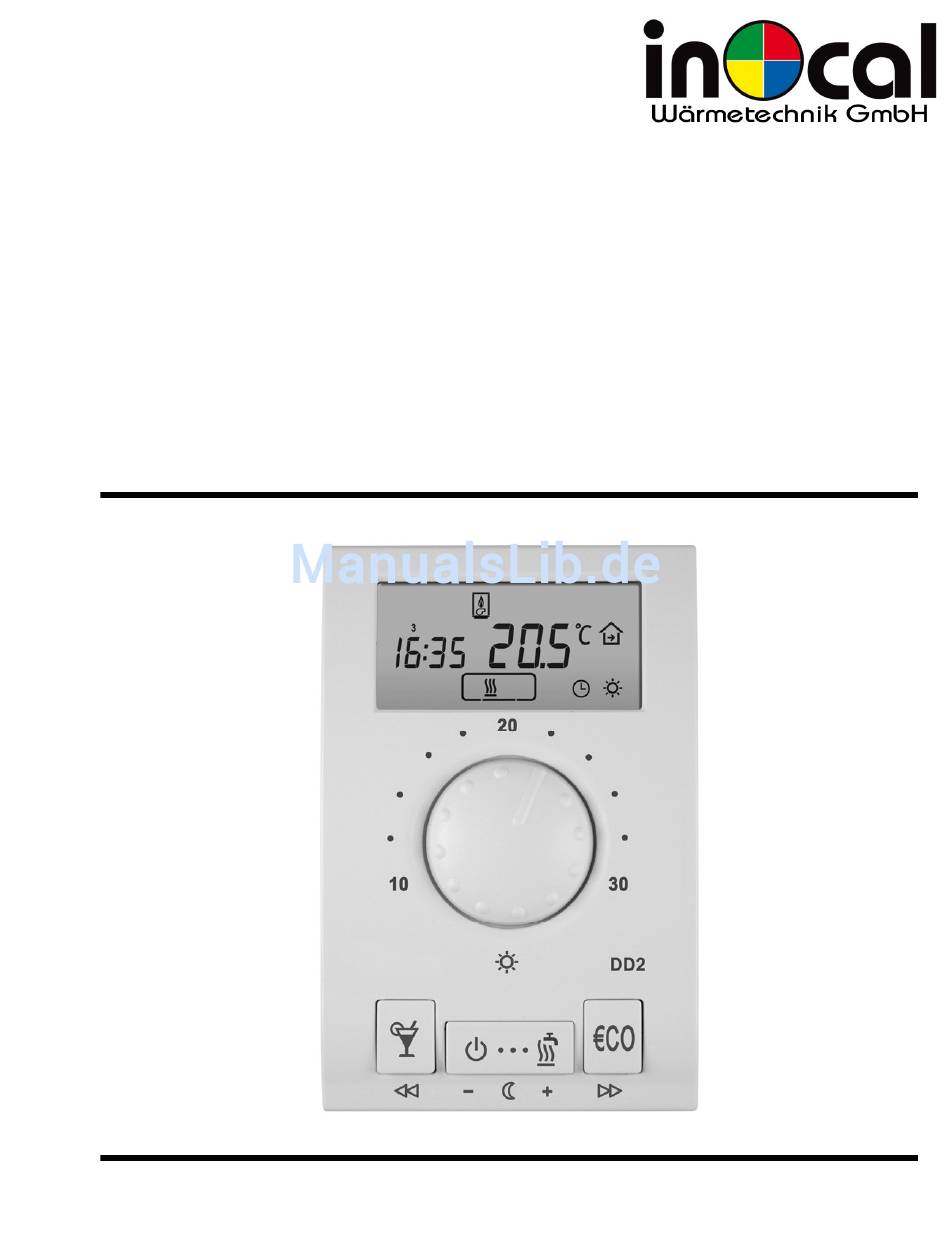

  • Seite 1 Room unit Bedienungsanleitung Raumeinheit Betriebsanleitung Termostato ambiente Montageanleitung Thermostat d‘ambiance DD2+...
  • Seite 2 Raumeinheit DD2+ Bedienungsanleitungen Betriebsanleitungen Montageanleitungen...
  • Seite 3: Inhaltsverzeichnis

    Inhaltverzeichnis Bedienungsanleitungen Beschreibung und Aussehen von DD2+ ..........35 Auswahl der Betriebsart ................37 Auswahl zwischen Heizung ung Kühlung ..........38 Einstellung der Tages– und Nachttemperatur ......... 38 PARTY und ECO Betriebsart ..............39 Einstellung der genauen Zeit ..............40 Fernschaltung des Betriebes ..............
  • Seite 4: Beschreibung Und Aussehen Von Dd2

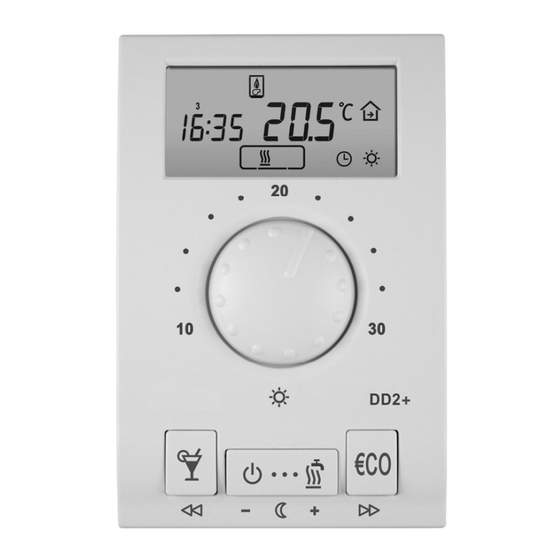

    Beschreibung und Aussehen von DD2+ Raumeinheit DD2+ ist ein modernes und leistungsstarkes Gerät für Fernsteuerung der Regelung der Zentralheizung aus dem Wohn- raum. Der gewährleistet: - Auswahl des Betriebsart, - Einstellung der gewünschten Raumtemperatur LEGENDE Man muss die Taste gedrückt halten und erst dann die andere Tasten drücken.
  • Seite 5 Steuerelement - Warmwasserspeicher Gaskessel - Mischheizkreis - Direktheizkreis - Pumpe Ölkessel - Sonnenkollektoren - Brauchwasser- - Kessel für feste Erwärmer Brennstoffe - Brauchwasserzirkulation Gemessenen- Temperatur Batterie Leer Programmuhr CH2 - Brauchwassererwärmung Tag und Uhr ON - Ein OFF - Aus Fernschaltung Programmuhr CH1 - Tagestemp.
  • Seite 6: Auswahl Der Betriebsart

    Auswahl der Betriebsart Betriebseinschaltung Mit den drücken der Taste wäh- len Sie gewünschte Betriebsart (Bild 2). Auf de LCD Anzeige erscheint der gewählte Betriebsart. - Raumheizung Bild 2  - Raumkühlung - Brauchwassererwärmung - Abläufe für die Raumheizung bzw. Warmwassererwärmung sowie für die Kühlung auf Basis der Programmuhr des Reglers.
  • Seite 7: Auswahl Zwischen Heizung Ung Kühlung

    Auswahl zwischen Heizung und Kühlung Aus dem Erwärmungsmodus kann in den Kühlmodus umgeschaltet werden, indem die Taste (Bild 4a) für 15 s gedrückt wird. Nach dem Pfeifton kann die Taste losgelassen werden. Dabei erscheint am Bildschirm entweder die Angabe oder HEA - Heizung COO - (Bild 4b).
  • Seite 8: Party Und Eco Betriebsart

    PARTY und ECO Betriebsart PARTY - Einschaltung der Tagestemperatur Drücken Sie die Taste . Mit der Taste oder können Sie die Dauer des PARTY- Betriebes von 1 bis 24 Stunden einstellen. Wollen Sie dauerhaft den PARTY- Betrieb einschalten, wählen Sie on. Den PARTY- Betrieb können Sie mit drücken der Taste aus- schalten.
  • Seite 9: Einstellung Der Genauen Zeit

    Einstellung der genauen Zeit* Die Stunden Sie halten die Taste gedrückt und mit drücken der Taste oder stellen Sie die Stunde ein (Bild 7). Bild 7 Die Minuten Sie halten die Taste gedrückt und mit drücken der Taste oder stellen Sie die Minuten ein (Bild 8).
  • Seite 10: Fernschaltung Des Betriebes

    Fernschaltung des Betriebes Durch Telefon können Sie die Tagestemperatur einschalten. Zu Verfügung ist der Gerät für Fernschaltung G1-D, für Anschluss auf analog Telefonnetz. Abschließung der Raumeinheit Ungefähr 5 Sekunden halten Sie die Taste gedrückt. Nach den Ton Taste loslassen. Symbol auf der Anzeige bedeutet, das Raumeinheit geschlossen ist.
  • Seite 11: Schnellen Ausstieg Aus Der Einstellungen (Escape)

    Schnelle Ausstieg aus der Einstellungen (Escape) Wollen Sie schnell die Einstellung verlassen, halten Sie die Taste gedrückt und drücken Sie die Taste . Nach dem Ton Taste loslassen. Alle, bisher gemachte Änderungen werden gespeichert. Das gilt nicht für Programm und Wartungseinstellungen. Einsetzen und Wechsel der Batterie Symbol signalisiert, dass die Batterie...
  • Seite 12: Menü

    Menü Alle Daten befinden sich in der 4 Gruppen: d1 ·············· Daten über Raumeinheit P1 ·············· Programmeinstellungen S1 ·············· Wartungseinstellungen S3 ·············· Wartungseinstellungen Menüaufruf Das Menü wählen Sie so aus, dass Sie die Taste gedrückt halten und der Taste drücken (Bild 11). Nach dem Ton lassen Sie die Tasten los.
  • Seite 13 Eintritt Gruppen S sind mit Werkseinstellung abgeschlossen und sind nicht sichtbar. Bild 13 Welche Daten und Einstellungen versteckt sind, wird im Parame- ter S3.1 eingestellt. Name der Gruppe Parameter Lfd. Nr. der Zeile Bild 14 Datengruppe d1 Diese Gruppe ist Personalausweis der Raumeinheit. Gruppe d1 zeigt die Informa- tionen über Raumeinheit.
  • Seite 14 Programmgruppe P1 Programmgruppe P1 ist vorgesehen für die Grundeinstellungen der Raumeinheit. Für eine Veränderung der ausgewählten Parameter muss man etwa 5 Sek. lang die Taste gedrückt halten. Der Parameter beginnt zu blinken. Mit Drücken der Taste oder wird sein Wert verändert. Den eingestellten Wert speichern Sie so, dass Sie erneut die Taste etwa 5 Sekunden lang gedrückt halten.
  • Seite 15 Parameter CMP25-2 D10, D20 / CMP25 Wert Kesseltemperatur Rücklauftempertur Rücklauftemperatur ins Nicht verwendet. Kessel RLKF Kesseltemperatur Brauchwasser BF1 Brauchwasser BF2 oderr Nicht verwendet. Festbrennstoffkessel KF2 Nicht verwendet. Sonnenkollektoren KTF Temperatur separaten Nicht verwendet. Raumfühler RF2 Nicht verwendet. Estrich EF Nicht verwendet. Festbrennstoffkessel KF2 Temperaturfühler auf der Nicht verwendet.
  • Seite 16 Wartungsgruppe S1 Wartungsgruppe S1 ist vorgesehen für Wartungseinstellungen der Raumeinheit. Für eine Veränderung der ausgewählten Parameter muss man etwa 5 Sek. lang die Taste gedrückt halten. Der Parameter beginnt zu blinken. Mit Drücken der Taste oder wird sein Wert verändert. Den eingestellten Wert speichern Sie so, dass Sie erneut die Taste etwa 5 Sekunden lang gedrückt halten.
  • Seite 17: Werkseinstellungen - Reset Der Raumeinheit

    Zugang zu den Parameter S3.1 ist ermöglicht mit einer Sonderab- kürzung. Die können Sie aktivieren so, dass Sie etwa 20 Sekunden lang die Taste gedrückt halten (Bild 15). Nach dem Ton Taste loslassen. Auf der Anzeige wird Parameter (S3.1) ausge- schrieben.
  • Seite 18: Raumfühler Ausschalten Mit Dd2

    Raumfühler ausschalten mit DD2+ Die Raumstation hat eine integrierte Funktion, mit der der Raum- fühler für 5 Stunden abgeschaltet werden kann. Um diese Funktion zu aktivieren, muss die ECO Taste für 15 Sekunden gedrückt wer- den (Parameter S1.4 muss auf Wert 5 gesetzt werden!). Diese Funktion ist besonders geeignet für Kamin- oder Ofennut- zung oder auch andere Wärmequellen, die unabhängig von der Heizung betrieben werden sollen.
  • Seite 19: Montage Des Untergestells

    Montage des Untergestells Nehmen Sie den Raum-einheit auseinander. Dass machen Sie so, dass Sie in der Höhe der Tasten mit einer Hand den Raumeinheit halten, mit der anderen Hand halten Sie das Untergestell und ziehen Sie die beiden auseinander (Bild 18). Bild 18 Raumeinheit ist vorgesehen für Aufputzmontage.
  • Seite 20: Elektroanschluss

    Elektroanschluss WICHTIG: Die Montage und den Elektroanschluss der Raumein- heit muss ein bevollmächtigter Fachmann ausführen. Beim An- schluss muss man die Lokalvorschriften bzw. Vorschriften für Elektroinstallationen nach VDE 0100 in EN IEC 60364 Beachten. Den elektrischen Leiter leiten Sie durch den Untergestellboden (Bild 19–...
  • Seite 21: Raumeinheit Synchronisierung

    Raumeinheit Synchronisierung* Nach dem Anschluss ist der Raumeinheit notwendig mit dem Regler zu synchronisieren. Dass machen Sie mit halten der Taste 30 Sekunden gedrückt und nach der zwei aufeinander folgten Töne die Taste auslassen. Jetzt beginnt die Synchronisierung der DD2+ mit dem Regler. Wenn Sie den erneuerten Ton hören ist das Synchronisieren beendet.
  • Seite 22: Anschluss Des Telewarms

    Anschluss des Telewarms Telewarm G1-D schließen Sie auf die Klemmen 3 und 4 an Un- tergestell der DD2+ (Bild 21). Für Anschluss des Telewarms auf die Elektro-Netz und Telefon- Netz siehe Bedienungsanleitung für Telewarm. Anschluss der Zusatztemperaturfühler Zusatztemperaturfühler schließen Sie immer auf die Klemmen 3 und 4 des Anschlusses auf dem Untergestell der DD2+.
  • Seite 23: Kodierschalter

    Kodierschalter An der DD2+-Rückseite befindet sich ein 4-poliger Kodierschalter. Bedeutung von einzelnen Kodierschaltern: Die Raumeinheit ist an Die Raumeinheit ist an Regler Regler WDC10B, Promatic D10, D20, CMP25 WDC10, WDC20, oder ältere regler angeschlos- CMP25-2, angeschlossen. sen. S1=ON S1=OFF S2=OFF Raumeinheit regelt den Raumeinheit regelt den Heizkreis 1...
  • Seite 24: Funktionsmangel Und Behebung

    Funktionsmangel und Behebung Raumeinheit DD2+ automatisch erkennt eventuelle Fehler im Betreib und Signalisiert sie am Display. Solche Fehler sind Er1, Er2, Er3 und Er4. - Fehler von Temperaturfühler Wenn es an der Raumeinheit Display Erscheint (Bild 22) bedeutet das eingebauter Temperaturfühler geschädigt ist. Im diesem Fall ist notwendig die Raumeinheit zum Vertragswerks- stätte zu schicken.
  • Seite 25 - Fehler bei der Kommunikation mit Heizungsregler Wenn es am Display von Raumeinheit erscheint (Bild 24), bedeutet dass zwischen Raumeinheit und Regler keine Kommunikation ist oder es funktioniert nicht richtig. Mögliche Ursachen sind: - Verbindung zwischen Raumeinheit und Heizungsregler ist unterbrochen.
  • Seite 26: Technische Daten

    Technische Daten Modell: ..........DD2+ Strom Versorgung: ......8 V d.c.; max 20 V d.c und 2 Batterie LR03, Größe AAA Temperaturfühler-Typ: ....Murata NTC Schutzart: ........IP 30 nach EN 60529 Schutzklasse: ......... II nach EN 60730-1 Gehäuse: ........ABS Thermoplast, weiß Abmessungen (B ×...
  • Seite 27: Entsorgung Von Gebrauchten Elektrischen Und Elektronischen Geräten

    Entsorgung von gebrauchten elektrischen und elektronischen Geräten Entsorgung von gebrauchten elektrischen und elektroni- schen Geräten (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpa- ckung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektri-...
  • Seite 28 - Promatic D10, D20 - Promatic D10 - Promatic D20 DD2+...
  • Seite 29 - Promatic WDC10B, WDC10, WDC20 - Promatic WDC10B - Promatic WDC10 - Promatic WDC20 DD2+...
