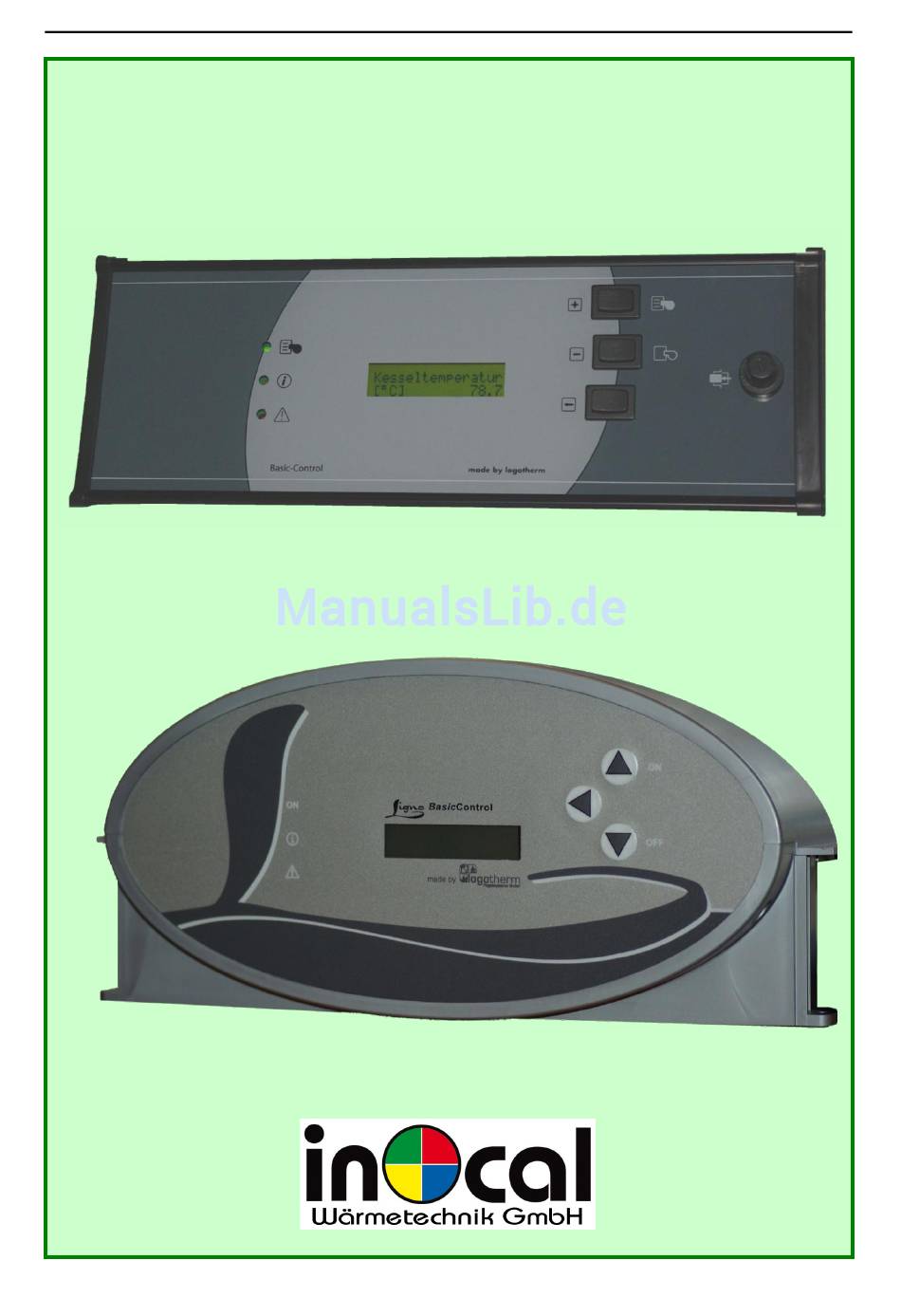

- Seite 1 Betreiberhandbuch Basic-Control Basic-Control Betreiberhandbuch Ausgabe: 2007-03-16 Änderungen vorbehalten! Logotherm Regelsysteme GmbH A-3251 Purgstall / www.logotherm.at Logotherm Regelsysteme GmbH...
-
Seite 2: Inhaltsverzeichnis
Betreiberhandbuch Basic-Control Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Einleitung ........................3 Sicherheitshinweise für die Inbetriebnahme des Holzkessels ............. 3 Minimalanforderungen für einen Probe- und Heizbetrieb ............3 Anzeigen und Bedienungselemente .................... 4 Brennstoff ........................5 Wassergehalt ..........................5 Dichte und Energiegehalt ......................6 Die Nachlegemenge ........................ -
Seite 3: Einleitung
Basic-Control Einleitung Sehr geehrter Kunde! Sehr geehrte Heizungsfachkraft! Der Regler Basic-Control beinhaltet langjährige Forschung und das darauf beruhende Wissen von Logotherm über optimierte Pufferspeicher und Heizanlagen. Basic-Control bietet Ihnen ein Höchstmaß an Qualität und Perfektion. Der Regler ermöglicht eine hohe Ausnutzung der Pufferladekapazität durch den automatisch adaptierten Rücklauf-Soll-Wert. -
Seite 4: Anzeigen Und Bedienungselemente
Betreiberhandbuch Basic-Control Anzeigen und Bedienungselemente Leuchtet, wenn der Kessel mit der Taste „+― (5) eingeschaltet wurde; sie erlischt nach dem Anzeige 1: Abbrand automatisch (dann ist der Brennstoff verbraucht und der Kessel ausgeschaltet); sie erlischt ebenso, wenn der Kessel mit der Taste „-― (6) manuell ausgeschaltet wurde. -
Seite 5: Brennstoff
Betreiberhandbuch Basic-Control Taste 6 (-): Schaltet den Kessel aus; diese Funktion dient der Sicherheitsabschaltung, wenn sich beispielsweise kein Wasser im Heizsystem befindet oder der Abgastemperaturfühler defekt ist. Mit der Taste „-― (6) können ferner diverse Einstellungen in den Menüs vorgenommen werden (s. -
Seite 6: Dichte Und Energiegehalt
Betreiberhandbuch Basic-Control Dichte und Energiegehalt Bekanntlich weisen verschiedene Holzarten — etwa Rotbuche, Fichte, Birke usw. — unterschiedliche Dichtewerte auf, womit auch deren unterschiedlicher Energiegehalt bezogen auf den Kesselfüllraum zusammenhängt. Bei der Verfeuerung der nachstehenden Holzarten ist von folgenden Werten auszugehen:... -
Seite 7: Der Nutzbare Energiegehalt
Betreiberhandbuch Basic-Control Der nutzbare Energiegehalt Grundsätzlich ist festzuhalten, dass der tatsächlich nutzbare Energiegehalt eines Brennstoffes in der Regel nicht den Angaben diverser Tabellen entspricht, da die Werte, die üblicherweise als Richtwerte angesetzt werden, unter idealen, in der Praxis jedoch kaum oder gar nicht gegebenen Umständen (Laborbedingungen) ermittelt werden, z. -
Seite 8: Tür(En)Öffnen Und Anheizen
Betreiberhandbuch Basic-Control Tür(en)öffnen und Anheizen Mit der Taste „+― (s. Taste 5 in Kap. 1.3) wird das Tür(en)öffnen: Tür(en)öffnen- und Nachlegeprogramm aktiviert (Anzeige 1 leuchtet). Beachten Sie die Anweisungen in der Textanzeige (s. auch Kap. 3.3)! Anheizen: Für ein richtiges Anfeuern bitte die Bedienungsanleitung zum Kessel beachten! Der Balken in der Textanzeige zeigt die zu erreichende Abgastemperatur für das... -
Seite 9: Betriebsanzeige Bei Eingeschaltetem Kessel
Betreiberhandbuch Basic-Control Betriebsanzeige bei eingeschaltetem Kessel Es erfolgt die Textanzeige: Kesseltemperatur [°C] ###.# Nach 5 Sek. wechselt sie auf: Abgastemperatur [°C] ###.# Dieser Anzeigevorgang wiederholt sich alle 5 Sek. Zu hohe Abgastemperatur Steigt durch zu langes Offenhalten der Füll-, Asche- oder Anzündtür die Abgastemperatur auf ≥ 300°C, so wird dies mit „Abgastemperatur zu hoch [°C] ---“... -
Seite 10: Restwärmeentzug Aus Dem Kessel
Betreiberhandbuch Basic-Control Restwärmeentzug aus dem Kessel Der Restwärmeentzug erfolgt, sofern der Kessel ausgeschaltet ist und die Kesseltemperatur auf 89°C oder höher gestiegen ist. Das Rücklaufventil wird dabei zu 100% geöffnet und danach die Ladepumpe eingeschaltet. Dem Kessel wird die maximale Wärme entzogen, indem er von unten mit kühlerem Rücklaufwasser aus dem Puffer aufgefüllt wird. -
Seite 11: Informationen Zum Aktuellen Betriebsstatus
Betreiberhandbuch Basic-Control Informationen zum aktuellen Betriebsstatus Die Menü-Taste „ ― ermöglicht den Einstieg in das Menü „Auswahl―, in dem verschiedene Untermenüs ausgewählt werden können, wobei das erste Untermenü „Informationen― gleich mit aufscheint. Mit der Menü- Taste „ ― kann sodann in das Untermenü „Informationen― eingestiegen werden, wo mit den ... -
Seite 12: Einstellungen Für Die Inbetriebnahme
Betreiberhandbuch Basic-Control Einstellungen für die Inbetriebnahme Die Inbetriebnahme der Anlage darf erst erfolgen, wenn die Minimalanforderungen für einen Probe- bzw. Heizbetrieb erfüllt sind (s. Kap. 1.2). Ferner müssen folgende Einstellungen vorgenommen werden. Einstellungen der Heizungsfachkraft Die Menü-Taste „ ― ermöglicht den Einstieg in das Menü „Auswahl―, wo mit der Taste „+― oder „-― das ... -
Seite 13: Einstellungen Des Herstellers
Betreiberhandbuch Basic-Control Einstellungen des Herstellers Der Einstieg in das betreffende (Unter-)Menü sowie das Verlassen des (Unter-)Menüs ist wie in Kap. 8.1. Ebenso wird automatisch auf die Betriebsanzeige umgeschaltet, wenn 1 Min. lang keine Taste gedrückt wird. Menü Untermenü Erläuterungen Auswahl... -
Seite 14: Tests
Betreiberhandbuch Basic-Control Tests Sowohl der Aggregatetest als auch der Sicherheitstest sind von einer Heizungsfachkraft durchzuführen! Aggregatetest Der Aggregatetest kann nur ausgewählt werden, wenn der Kessel ausgeschaltet ist. Der Test darf nur durchgeführt werden, wenn keine Gefahr der Kesselüberhitzung besteht! Ausgewählt und durchgeführt wird der Test mit Hilfe der Menü-Taste „... -
Seite 15: Sicherheitstest
Betreiberhandbuch Basic-Control Sicherheitstest Der Sicherheitstest ist nur auswählbar, wenn der Kessel eingeschaltet ist. Bis zur Durchführung des Tests sollte der Kessel außerdem seit mindestens 1 Std. in Betrieb gewesen sein, damit seine Leistung dem normalen Betrieb in etwa entspricht. Ausgewählt und durchgeführt wird der Test mit Hilfe der Menü-Taste „... -
Seite 16: Der Stb Wurde Ausgelöst (Störung)
Betreiberhandbuch Basic-Control 10.1 Der STB wurde ausgelöst (Störung) Kesseltemperatur ≥ 95°C durch Ursache: zu viel Brennstoff, Stromausfall, Fehler im Wärmeabtransport (bzw. in der Ladepumpe, im Rücklauf- oder Ladeventil). Anzeige 3 rot: Leuchtet. Abhilfe: Weniger Brennstoff nachlegen! Wärmeabtransport kontrollieren! STB ausgelöst Rücksetzen:... -
Seite 17: Falsche Messwerte Der Rücklauftemperatur (Störung)
Betreiberhandbuch Basic-Control 10.6 Falsche Messwerte der Rücklauftemperatur (Störung) Messwert ≤ -20°C oder ≥ 150°C. Ursache: Anzeige 2 gelb: Leuchtet. Abhilfe: Stecker und Leitung kontrollieren! Ggf. Fühler ersetzen! Rücksetzen: Automatisch nach Störungsbehebung. Rücklauftemp. Messwerte falsch Ersatzprogramm: JA; Abbrand möglich. Reglermaßnahme: Bei Kesseltemperatur ≤ 85°C: Rücklauftemp. -
Seite 18: Störungen, Funktionen Und Maßnahmen Des Reglers: Eine Zusammenfassung
Betreiberhandbuch Basic-Control 10.9 Störungen, Funktionen und Maßnahmen des Reglers: eine Zusammenfassung Störungen und Funktionen Maßnahmen bzw. Verhalten des Reglers Nach der Rückkehr der Netzspannung wird der vor dem Stromausfall bestehende Betriebsstatus wieder hergestellt Stromausfall (Kessel ist wieder ein- oder ausgeschaltet). -
Seite 19: Hydraulisches Prinzipschaltbild
• E: Elektro-Heizeinsatz (Umschaltkontakt im Regler vorhanden); • Die Einbindung eines Öl-/Gaskessels oder des E-Ladekreises unter Verwendung • F1: Abgasfühler; des Umschaltkontaktes im Basic-Control ist extern zu lösen! • F2: Kesselfühler; Kessel EIN: Umschaltkontakt WK – AK geschlossen. • F3: Rücklauffühler;... -
Seite 20: Elektroanschluss
Betreiberhandbuch Basic-Control 12 Elektroanschluss 12.1 Sicherheitshinweise Folgende Sicherheitshinweise sind zu beachten: Der Elektroanschluss darf nur von einer Elektrofachkraft ausgeführt werden! Elektrotechnik-Vorschriften und die örtlichen Auflagen müssen eingehalten werden! Bevor an der Elektrik oder am Regelgerät Handlungen vorgenommen werden, muss die Stromversorgung unterbrochen werden! Achten Sie bei der Verlegung der Leitungen, dass sie keine heißen oder beweglichen Teile berühren! -
Seite 21: Elektroanschluss An Der Reglerunterseite
Betreiberhandbuch Basic-Control 12.3 Elektroanschluss an der Reglerunterseite 12.4 Temperaturmessfühler Abgasfühler F1 mittels Bajonetts im Abgasrohr KL1: Abgasfühler F1 Pt100 befestigen! KL2: Abgasfühler F1 Pt100 Anschlussleitung des Abgasfühlers nicht KL3: Kesselfühler F2 Pt100 verlängern! KL4: Kesselfühler F2 Pt100 Kesselfühler F2 und STB-Kapillarfühler mittels KL5: Rücklauffühler F3 Pt100... -
Seite 22: Rücklaufventil Y1, Ladepumpe M1 Und Ventilator Av
Betreiberhandbuch Basic-Control 12.5 Rücklaufventil Y1, Ladepumpe M1 und Ventilator AV Für Anschluss des Rücklaufventil- Stellantriebes 4- polige flexible Leitung mit einem Leiterquerschnitt von 0.75mm² verwenden! Für Anschluss der Ladepumpe 3-polige flexible Leitung mit 0.75mm² verwenden! Für Anschluss des Ventilators flexible silikonummantelte Leitung mit einem Leiterquerschnitt von 0.75mm²... -
Seite 23: Netzversorgungsstecker 230V
Betreiberhandbuch Basic-Control 12.8 Netzversorgungsstecker 230V~ Absicherung der Netzversorgung mit maximal 10A L: Netzversorgung beachten! PE: Netzversorgung 3-polige flexible Netzversorgungsleitung mit N: Netzversorgung 1.5mm verwenden. Achtung: Der Kesseldeckel (Verkleidung) muss unbedingt mit dem Schutzleiter des Netzversorgungsstecker geerdet werden! 12.9 Abkürzungen Null- oder Neutralleiter Schutzleiter Phase (spannungsführend) -
Seite 24: Technische Daten
Betreiberhandbuch Basic-Control 13 Technische Daten Netzversorgung 230V~ +10/-15% 50Hz Leistungsaufnahme Elektronik Bei 230V~ max. 8VA Maximale Stromaufnahme des Regelgerätes LC2 = 6.3A Sicherungseinsatz Glasrohrsicherung 5 x 20mm / 6.3A flink Abschalttemperatur des T = 100°C +0 / -5K Sicherheitstemperaturbegrenzers (STB) Netztransformator Prüfspannung 4kV, VDE 0570/EN61558...
