Nischenmaße
Höhe 1446 mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß eine Mindestbelüf-
tung gesichert sein, wie aus der Abb. 2 hervorgeht:
Achtung: Die Ventilations - Öffnungen müssen im-
mer saubergehalten werden.
50 mm
D567
A
D015
A
D265

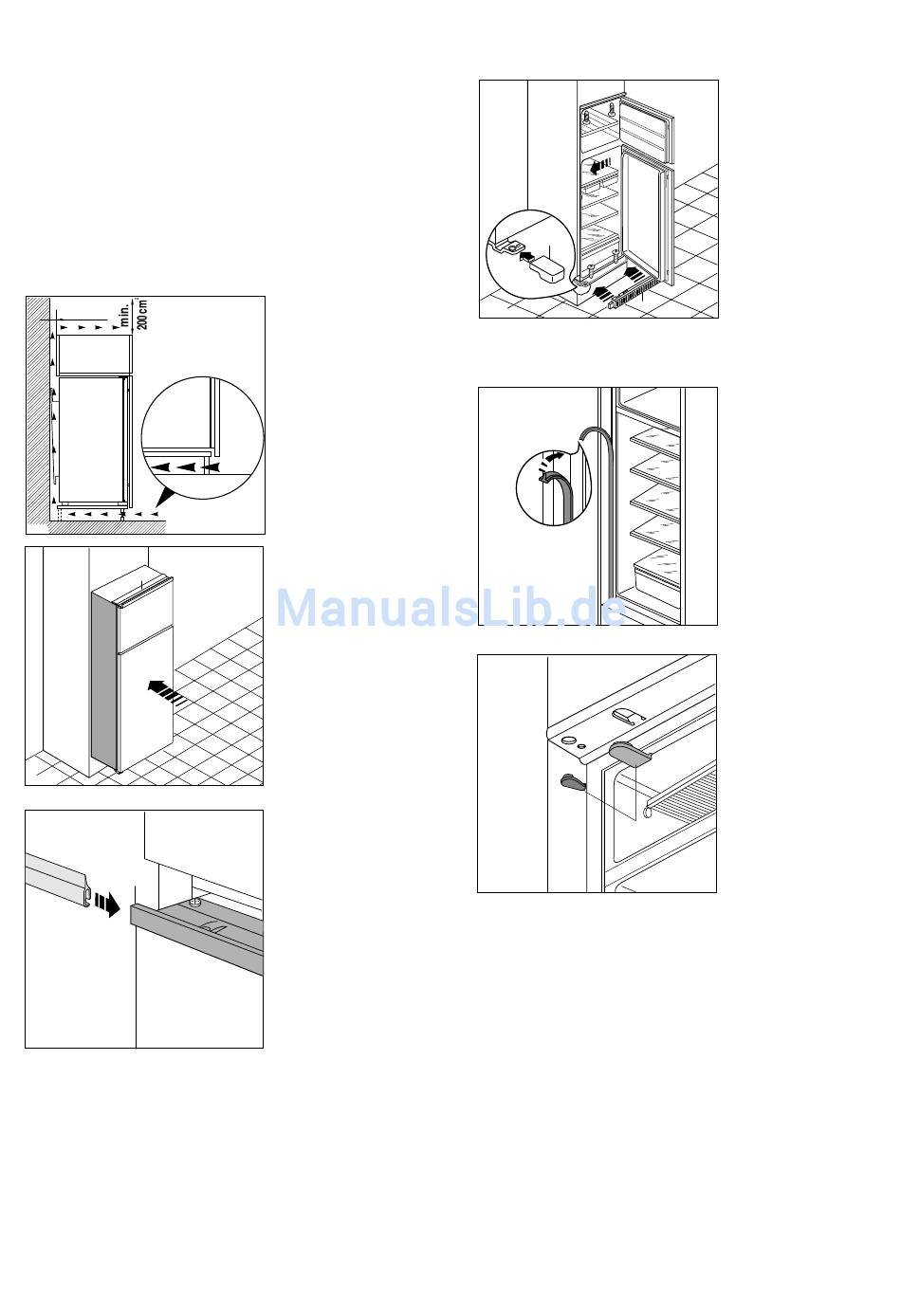

Abb. 2
min.
2
cm 200
Abb. 3
Gerät in die Nische
e i n s c h i e b e n b i s
die Anschlagleiste
(A) unten am Mö-
bel anliegt.
Abb. 4
Falls nach dem im
vorhergehenden
Punkt beschriebe-
nen Vorgang ein
S p a l t z w i s c h e n
Gerät und Möbel
v o r h a n d e n s e i n
sollte, ist das dazu
b e s t i m m t e A b -
deckprofil auf die
Anschlagleiste (A)
einzuführen.
D
C
D352
D356
B
D353
Abb. 5
Tür öffnen und Ge-
rät gegenüber der
Bandseite an die
Möbelseitenwand
anrücken.
G e r ä t m i t d e n 4
b e i l i e g e n d e n
Schrauben befesti-
gen.
Belüftungsgitter
(C) und Scharnier-
abdeckung (D) auf-
stecken.
Abb. 6
Fugenabdeckpro-
fil o b e n u m d i e
Winkeldicke aus-
schneiden Länge
zuschneiden und
z w i s c h e n G e r ä t
und Möbelseiten-
wand eindrücken.
Abb. 7
I n d i e B e f e s t i -
gungs- und Schar-
nierlöcher beilie-
g e n d e A b d e c k -
k a p p e n ( B ) e i n -
drücken.
