weinor Zenara Montageanleitung Seite 51

Zenara / Zenara LED

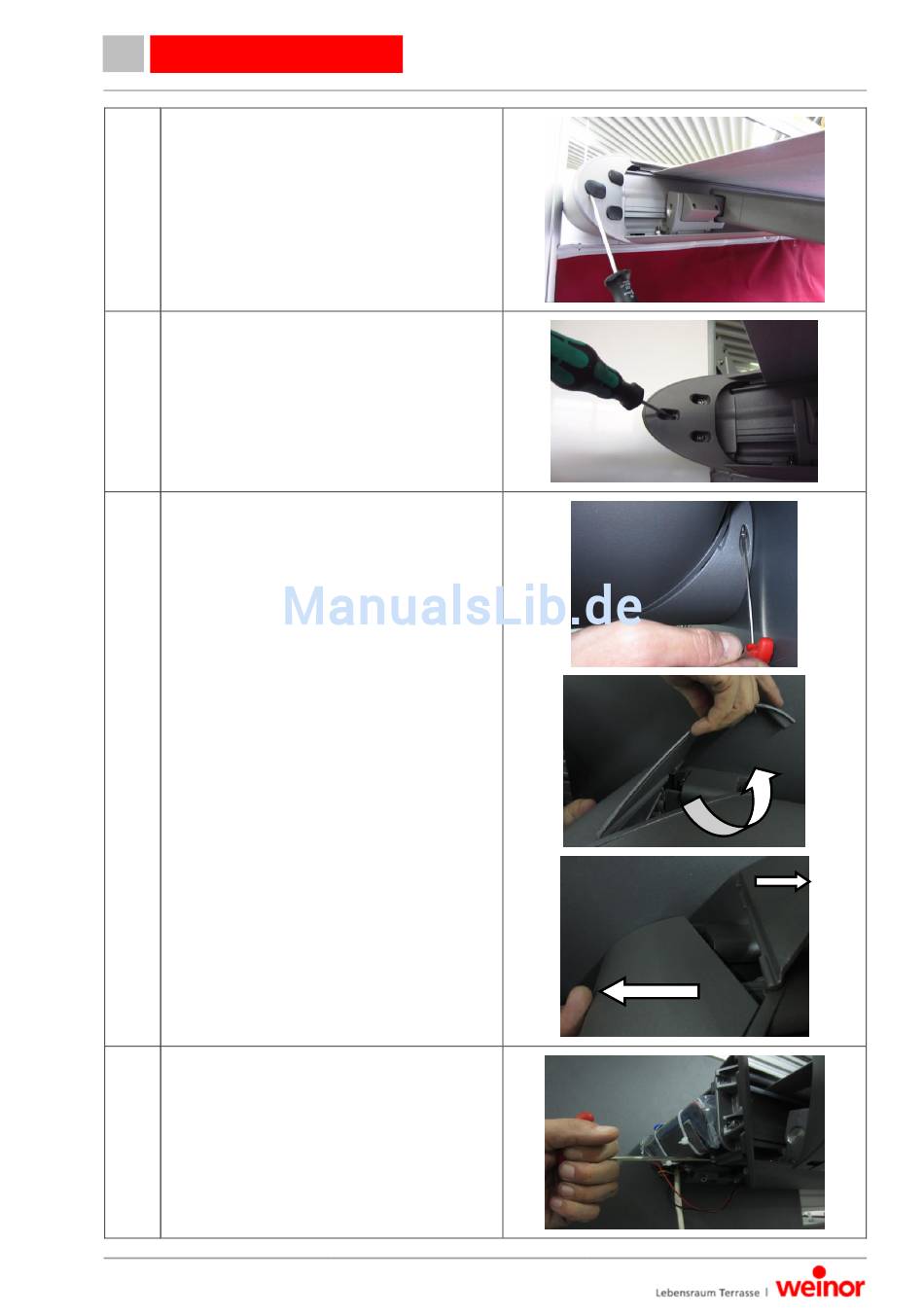

7. Einlaufdämpfer auf beiden Seiten
entfernen.
8. Schrauben der Seitenkappe vorn
herausschrauben.
9. Zylinderschraube M4 am unteren
Seitenteil mit einem
Innensechskantschlüssel lösen.
10. Das obere und das untere Seitenteil
können nun durch Herausdrehen
abgenommen werden.
11. Die Seitenkappe kann ebenfalls
seitlich abgenommen werden.
12. Tuchwellenklemmteil mit einem
Innensechskantschlüssel M6
losschrauben.
Artikelnummer 114761-0000
Version 7 05.11.2014
Technische Änderungen vorbehalten
Seite 51/59
Montageanleitung
