2

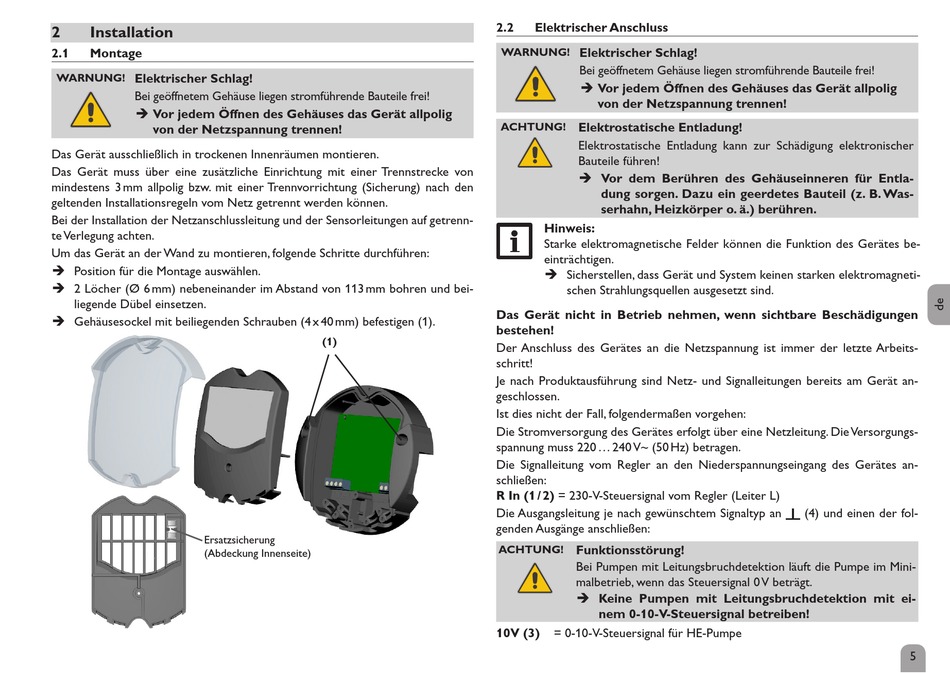

Installation

2.1

Montage

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Das Gerät muss über eine zusätzliche Einrichtung mit einer Trennstrecke von
mindestens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den
geltenden Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrenn-
te Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Position für die Montage auswählen.
Î 2 Löcher (Ø 6 mm) nebeneinander im Abstand von 113 mm bohren und bei-
liegende Dübel einsetzen.
Î Gehäusesockel mit beiliegenden Schrauben (4 x 40 mm) befestigen (1).
Ersatzsicherung
(Abdeckung Innenseite)
2.2
WARNUNG!
ACHTUNG!
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen
bestehen!
(1)
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte Arbeits-
schritt!
Je nach Produktausführung sind Netz- und Signalleitungen bereits am Gerät an-
geschlossen.
Ist dies nicht der Fall, folgendermaßen vorgehen:
Die Stromversorgung des Gerätes erfolgt über eine Netzleitung. Die Versorgungs-
spannung muss 220 ... 240 V~ (50 Hz) betragen.
Die Signalleitung vom Regler an den Niederspannungseingang des Gerätes an-
schließen:
R In (1 / 2) = 230-V-Steuersignal vom Regler (Leiter L)
Die Ausgangsleitung je nach gewünschtem Signaltyp an
genden Ausgänge anschließen:
ACHTUNG!
10V (3)

Elektrischer Anschluss

Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Entla-
dung sorgen. Dazu ein geerdetes Bauteil (z. B. Was-
serhahn, Heizkörper o. ä.) berühren.
Hinweis:
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
Funktionsstörung!
Bei Pumpen mit Leitungsbruchdetektion läuft die Pumpe im Mini-
malbetrieb, wenn das Steuersignal 0 V beträgt.
Î Keine Pumpen mit Leitungsbruchdetektion mit ei-
nem 0-10-V-Steuersignal betreiben!
= 0-10-V-Steuersignal für HE-Pumpe
(4) und einen der fol-
