INSTALLAZIONE ASPIRANTE O FILTRANTE
I
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina
deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di
installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Il tubo di scarico e le
fascette non sono fornite. Si consiglia di consultare un tecnico qualificato per l'installazione.

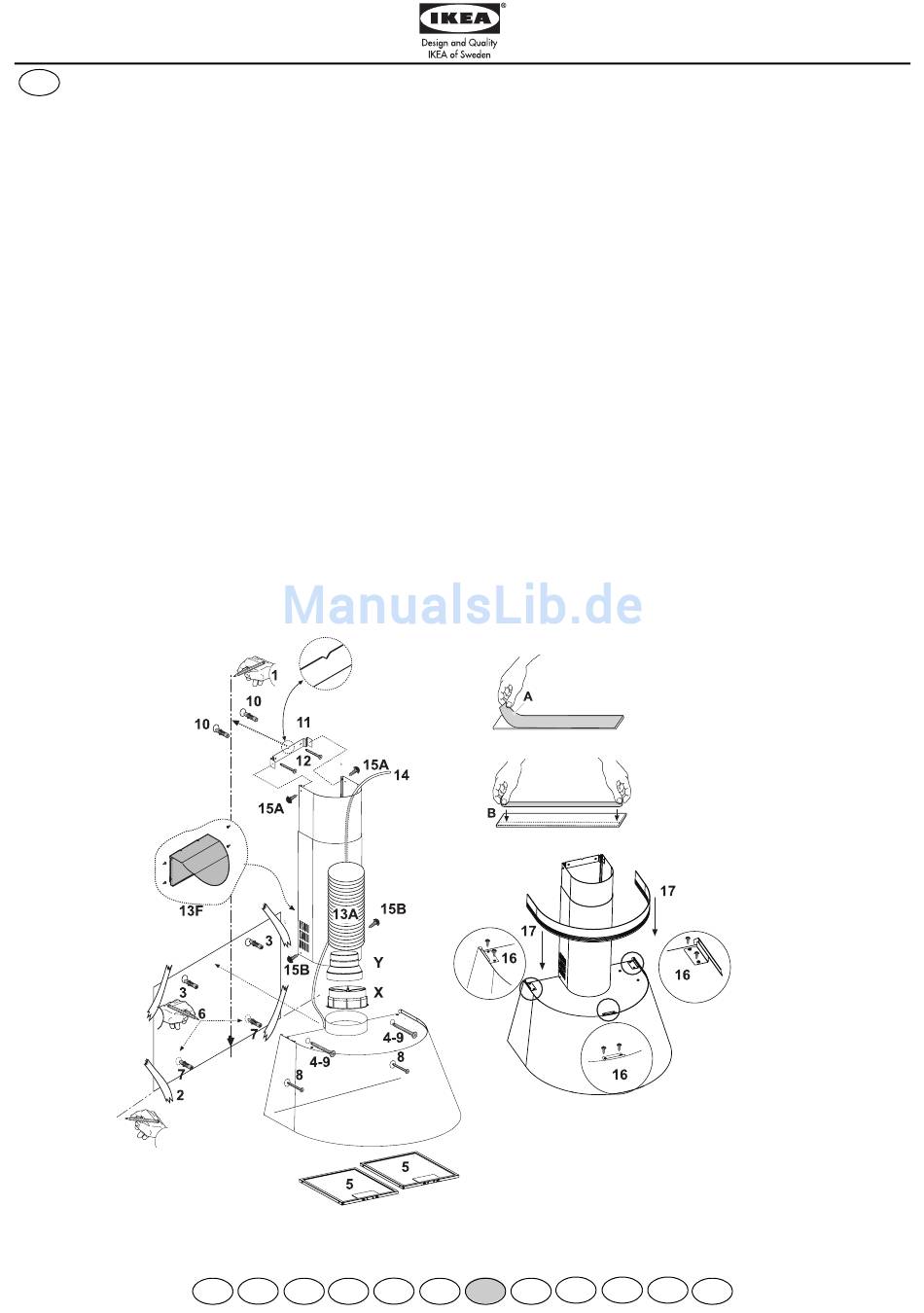

1. Marcare sul muro una linea di mezzeria dal piano di cottura al soffitto (1).
2. Tenendo conto delle distanze dal piano di cottura sopra menzionate segnare con una matita la distanza dal piano di cottura e posizionare la
dima al muro sul segno (2).
3. Con la dima fornita segnare i fori, forare e inserire i tasselli per parete (3),avvitare parzialmente 2 viti nei fori superiori (4) e agganciare la
cappa.
4. Togliere i filtri antigrasso (5).
5. Segnare i fori di fissaggio inferiori (6).
6. Togliere la cappa, forare e inserire i tasselli (7).
7. Agganciare la cappa, fissare le viti inferiori (8) e superiori (9).
8. Fissare il supporto camino alla parete il più possibile vicino al soffitto: forare e inserire 2 tasselli per parete (10), posizionare il supporto
(11) e fissarlo con 2 viti (12).
Versione aspirante: i vapori vengono aspirati e inviati all'esterno. Procedere come segue:
installare sul foro di scarico della cappa l'anello di connessione con valvola non ritorno fumi fornito a corredo (X) esercitando una leggera
pressione. Non sono necessarie viti per il fissaggio. Installare quindi sull'anello di connessione l'adattatore per il tubo di scarico (Y) esercitando
una leggera pressione. Installare un tubo di scarico sufficientemente lungo per raggiungere l'esterno (13A). Il fissaggio del tubo con l'adattatore
deve essere eseguito in maniera che non comprometta l'apertura e chiusura della valvola elettrica . Attenzione: se la cappa è provvista di filtro
carbone montato, questo deve essere tolto. L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da
apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita indipendente. Devono essere rispettate tutte le normative
nazionali relative allo scarico dell'aria.
Versione filtrante: L'aria viene filtrata passando attraverso un filtro carbone e riciclata nell'ambiente circostante. In questo caso applicare
l'apposito deflettore (13F) al camino inferiore, fissandolo con 4 viti. Attenzione: se la cappa non è provvista di filtro carbone, questo deve
essere ordinato e montato prima dell'uso.
Collegare la cappa alla rete elettrica (14) e fissare il camino telescopico al supporto con 2 viti (15A) e far scivolare la parte inferiore sino
all'apposita sede sul lato superiore della cappa e fissarlo con 2 viti (15B).
Preparazione della cornice: togliere il film protettivo (A) dalla cornice e applicare la striscia protettiva al bordo inferiore della cornice stessa,
come specificato nel particolare B.
Applicazione della cornice: applicare le tre staffe (16), avvitare parzialmente le 6 viti (2 per staffa), flettere e posizionare la cornice tra la
cappa e le staffe (17) in modo che il lato con la striscia protettiva sia rivolto verso il bordo della cappa. Fissare definitivamente la cornice
avvicinando il più possibile le staffe al bordo della cappa.
5019 618 33043/A
D
GB
F
NL
Il piano di appoggio superiore della cappa può
sostenere un peso massimo di 10 Kg.
