MATERIALE FURNIZATE
Scoateţi toate componentele din ambalaj. Controlaţi să existe toate componentele.
• Hota asamblată, cu motorul, becurile şi filtrele pe bază de cărbune activ şi pentru grăsime instalate.
• Instrucţiuni de montare şi utilizare
• 1 deflector
• 1 şablon de montare
• 2 şaibe de distanţare
• 4 dibluri Ø 8mm
• 4 şuruburi Ø 5x45
• 4 şuruburi Ø 3,5 x 9,5
INSTALAREA - INSTRUCŢIUNI PRELIMINARE DE MONTARE
Hota este proiectată pentru a fi instalată şi utilizată în "Versiune aspirantă" sau în "Versiune filtrantă".
Notă: Modelul cu valvă electrică poate funcţiona numai în "Versiunea aspirantă", iar tubul de evacuare trebuie conectat la o unitate periferică de aspiraţie.
Versiunea aspirantă
Aburii sunt aspiraţi şi evacuaţi la exterior printr-un tub de evacuare (nu este furnizat), care se fixează la racordul de ieşire aer al hotei. În funcţie de tubul de
evacuare cumpărat, prevedeţi un sistem adecvat de fixare la racordul de ieşire a aerului.
IMPORTANT: Dacă filtrul/filtrele pe bază de cărbune sunt deja instalate, scoateţi-le.
Versiunea filtrantă
Aerul este filtrat la trecerea printr-un filtru/prin nişte filtre pe bază de cărbune şi este reciclat în mediul înconjurător.
IMPORTANT: verificaţi ca recirculaţia aerului să se facă uşor.
Dacă hota nu este prevăzută cu filtrul/filtrele pe bază de cărbune, acesta/acestea trebuie comandat/e şi montat/e înainte de utilizare.
Instalarea hotei trebuie să fie executată departe de zone foarte murdare, ferestre, uşi şi surse de căldură.
Hota are în dotare tot materialul necesar pentru instalarea pe majoritatea tipurilor de pereţi/plafoane. Cu toate acestea, este necesar să contactaţi un tehnician
calificat pentru a vă asigura de faptul că materialele sunt adecvate, în funcţie de tipul de perete/plafon.

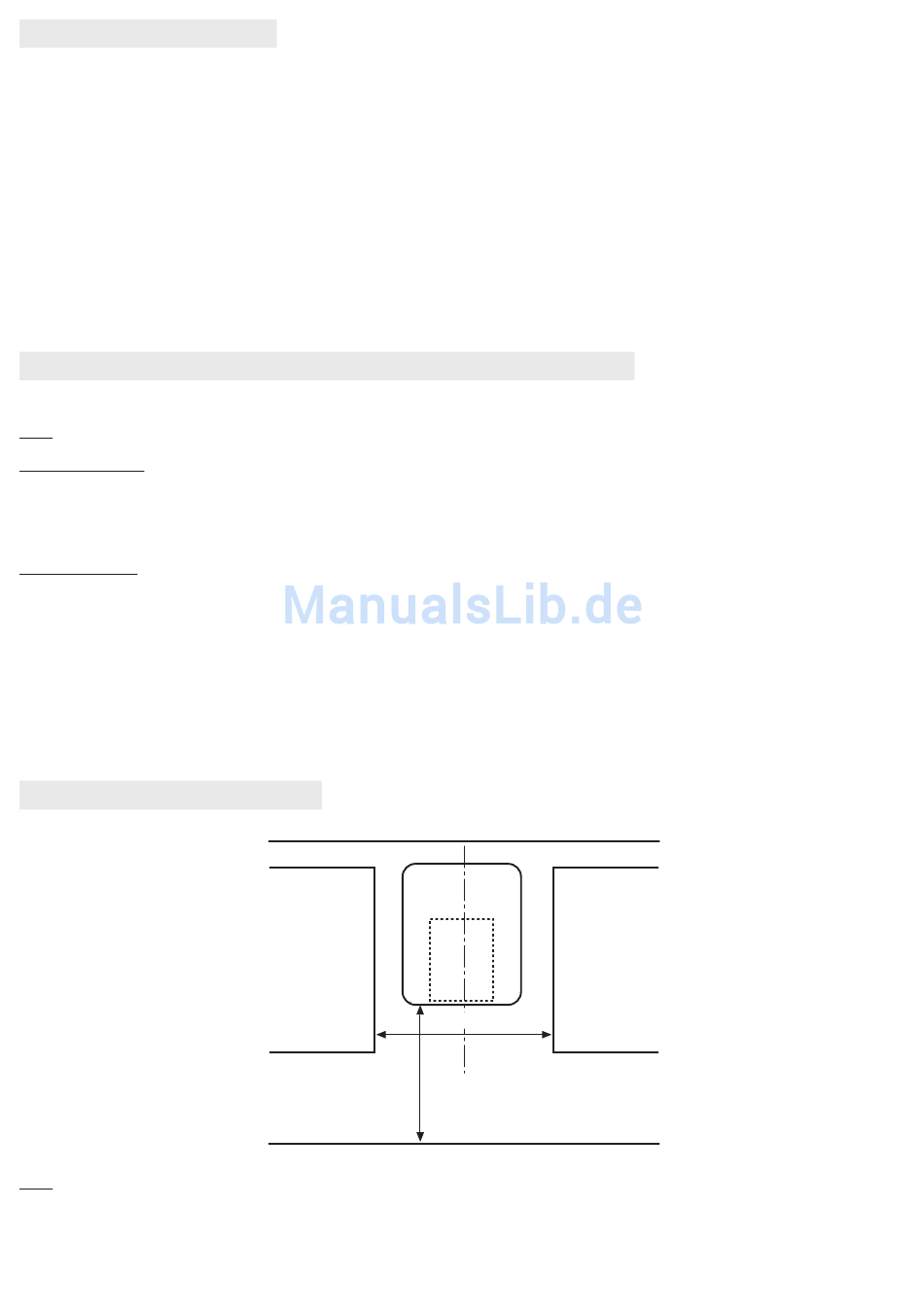

DIMENSIUNI DE INSTALARE
Notă: Panoul frontal este furnizat sub forma unui set care trebuie achiziţionat separat. Dimensiunile furnizate se referă la seturi standard disponibile.
Dulapuri suspendate
laterale
65 cm (plite cu gaz sau mixte)
Linia de mijloc
50 cm (plite electrice)
Dulapuri suspendate
600 mm min.
laterale
suprafaţa plitei
