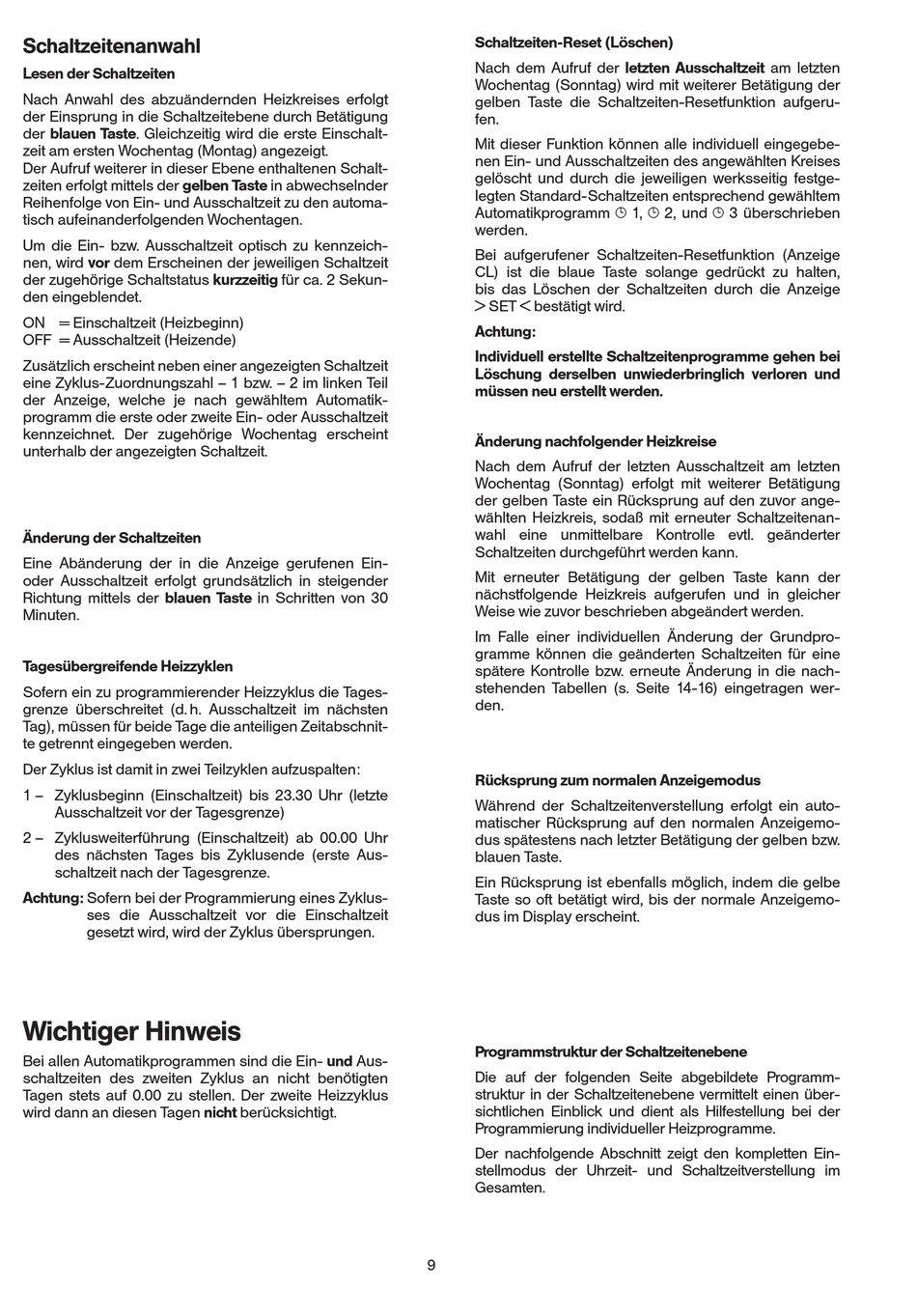

Schaltzeitenanwahl
Lesen der Schaltzeiten
Nach Anwahl des abzuändernden Heizkreises erfolgt
der Einsprung in die Schaltzeitebene durch Betätigung
der blauen Taste. Gleichzeitig wird die erste Einschalt-
zeit am ersten Wochentag (Montag) angezeigt.
Der Aufruf weiterer in dieser Ebene enthaltenen Schalt-
zeiten erfolgt mittels der gelben Taste in abwechselnder
Reihenfolge von Ein- und Ausschaltzeit zu den automa-
tisch aufeinanderfolgenden Wochentagen.
Um die Ein- bzw. Ausschaltzeit optisch zu kennzeich-
nen, wird vor dem Erscheinen der jeweiligen Schaltzeit
der zugehörige Schaltstatus kurzzeitig für ca. 2 Sekun-
den eingeblendet.
ON = Einschaltzeit (Heizbeginn)
OFF = Ausschaltzeit (Heizende)
Zusätzlich erscheint neben einer angezeigten Schaltzeit
eine Zyklus-Zuordnungszahl – 1 bzw. – 2 im linken Teil
der Anzeige, welche je nach gewähltem Automatik-
programm die erste oder zweite Ein- oder Ausschaltzeit
kennzeichnet. Der zugehörige Wochentag erscheint
unterhalb der angezeigten Schaltzeit.
Änderung der Schaltzeiten
Eine Abänderung der in die Anzeige gerufenen Ein-
oder Ausschaltzeit erfolgt grundsätzlich in steigender
Richtung mittels der blauen Taste in Schritten von 30
Minuten.
Tagesübergreifende Heizzyklen
Sofern ein zu programmierender Heizzyklus die Tages-
grenze überschreitet (d. h. Ausschaltzeit im nächsten
Tag), müssen für beide Tage die anteiligen Zeitabschnit-
te getrennt eingegeben werden.
Der Zyklus ist damit in zwei Teilzyklen aufzuspalten:
1 – Zyklusbeginn (Einschaltzeit) bis 23.30 Uhr (letzte
Ausschaltzeit vor der Tagesgrenze)
2 – Zyklusweiterführung (Einschaltzeit) ab 00.00 Uhr
des nächsten Tages bis Zyklusende (erste Aus-
schaltzeit nach der Tagesgrenze.
Achtung: Sofern bei der Programmierung eines Zyklus-
ses die Ausschaltzeit vor die Einschaltzeit
gesetzt wird, wird der Zyklus übersprungen.
Wichtiger Hinweis
Bei allen Automatikprogrammen sind die Ein- und Aus-
schaltzeiten des zweiten Zyklus an nicht benötigten
Tagen stets auf 0.00 zu stellen. Der zweite Heizzyklus
wird dann an diesen Tagen nicht berücksichtigt.
Schaltzeiten-Reset (Löschen)
Nach dem Aufruf der letzten Ausschaltzeit am letzten
Wochentag (Sonntag) wird mit weiterer Betätigung der
gelben Taste die Schaltzeiten-Resetfunktion aufgeru-
fen.
Mit dieser Funktion können alle individuell eingegebe-
nen Ein- und Ausschaltzeiten des angewählten Kreises
gelöscht und durch die jeweiligen werksseitig festge-
legten Standard-Schaltzeiten entsprechend gewähltem
Automatikprogramm S 1, S 2, und S 3 überschrieben
werden.
Bei aufgerufener Schaltzeiten-Resetfunktion (Anzeige
CL) ist die blaue Taste solange gedrückt zu halten,
bis das Löschen der Schaltzeiten durch die Anzeige
> SET < bestätigt wird.
Achtung:
Individuell erstellte Schaltzeitenprogramme gehen bei
Löschung derselben unwiederbringlich verloren und
müssen neu erstellt werden.
Änderung nachfolgender Heizkreise
Nach dem Aufruf der letzten Ausschaltzeit am letzten
Wochentag (Sonntag) erfolgt mit weiterer Betätigung
der gelben Taste ein Rücksprung auf den zuvor ange-
wählten Heizkreis, sodaß mit erneuter Schaltzeitenan-
wahl eine unmittelbare Kontrolle evtl. geänderter
Schaltzeiten durchgeführt werden kann.
Mit erneuter Betätigung der gelben Taste kann der
nächstfolgende Heizkreis aufgerufen und in gleicher
Weise wie zuvor beschrieben abgeändert werden.
Im Falle einer individuellen Änderung der Grundpro-
gramme können die geänderten Schaltzeiten für eine
spätere Kontrolle bzw. erneute Änderung in die nach-
stehenden Tabellen (s. Seite 14-16) eingetragen wer-
den.
Rücksprung zum normalen Anzeigemodus
Während der Schaltzeitenverstellung erfolgt ein auto-
matischer Rücksprung auf den normalen Anzeigemo-
dus spätestens nach letzter Betätigung der gelben bzw.
blauen Taste.
Ein Rücksprung ist ebenfalls möglich, indem die gelbe
Taste so oft betätigt wird, bis der normale Anzeigemo-
dus im Display erscheint.
Programmstruktur der Schaltzeitenebene
Die auf der folgenden Seite abgebildete Programm-
struktur in der Schaltzeitenebene vermittelt einen über-
sichtlichen Einblick und dient als Hilfestellung bei der
Programmierung individueller Heizprogramme.
Der nachfolgende Abschnitt zeigt den kompletten Ein-
stellmodus der Uhrzeit- und Schaltzeitverstellung im
Gesamten.
