D – Diagnosesystem
Nach abgeschlossenem Segmenttest erfolgt
eine automatische Überprüfung aller ange-
schlossenen Fühler auf Kurzschluß bzw. Unter-
brechung (Fühlertest). Liegt kein Fehler vor, geht
die Anzeige automatisch in den Normalbetrieb
über. Bei evtl. auftretender Fehlermeldung wird
nach zwei Kriterien unterschieden:
Fühlerunterbrechung
Fühler nicht angeschlossen bzw. schadhafte
Fühlerleitung:
Als Fehleranzeige erscheint ein blinkendes
-Symbol, welches den jeweils betroffenen
Heizkreis optisch einschließt. Eine Unterbre-
chung in den Außenfühlerkreisen AF 1 und AF 2
wird durch eine dreifache, stehende
Symbolik gekennzeichnet.
Fühlerkurzschluß
Unsachgemäße, kurzschließende Installation
bzw. schadhafte Fühlerleitung:
Als Fehleranzeige erscheint ein blinkendes — —
Symbol, welches über dem jeweils betroffenen
Heizkreis erscheint. Ein Kurzschluß im Außen
fühlerkreis wird durch eine dreifache stehende
— — — — — — . — — Symbolik signalisiert.
Achtung: Bei Unterbrechung oder Kurzschluß
der Kesselfühler-Leitung (Leitungsbruch, Lei-
tungsberührung oder fehlerhaften Anschluß)
bleibt der Brenner ständig in Betrieb und wird
ausschließlich von der jeweils gewählten Einstel-
lung des Kesseltemperaturreglers begrenzt.

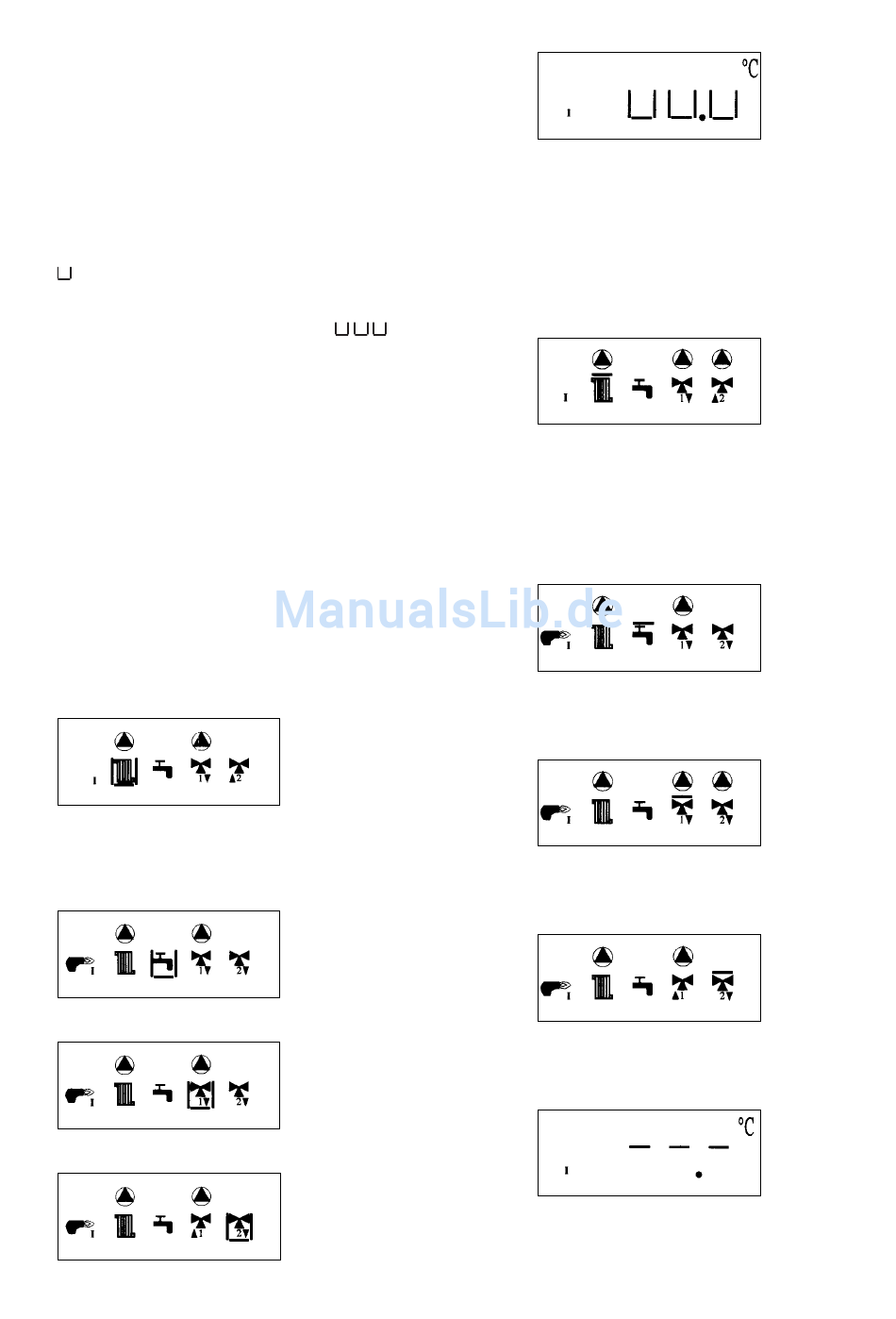

Es können folgende Fehlermeldungen auftreten:
Unterbrechung am:
Kesselfühler
Die Zuordnungsziffer I bzw. II erscheint nur beim
Anschluß zweier Kesselfühler und entsprechen-
der Konfiguration von KF 2.
Speicherfühler
Vorlauffühler 1 (Mischerkreis 1)
Vorlauffühler 2 (Mischerkreis 2)
-
Gamma 2 B
Gamma 23 B
Gamma 233 B
Gamma 2 B
Gamma 23 B
Gamma 233 B
Gamma 23 B
Gamma 233 B
Gamma 233 B
7
Außenfühler 1 + 2
Die Zuordnungsziffer I bzw. II erscheint nur beim
Anschluß zweier Außenfühler und entsprechen-
der Konfiguration von AF 2.
Kurzschluß am:
Kesselfühler
Die Zuordnungsziffer I bzw. II erscheint nur beim
Anschluß zweier Kesselfühler und entsprechen-
der Konfiguration von KF 2.
Speicherfühler
Vorlauffühler 1 (Mischerkreis 1)
Vorlauffühler 2 (Mischerkreis 2)
Außenfühler 1 + 2
Die Zuordnungsziffer I bzw. II erscheint nur beim
Anschluß zweier Außenfühler und entsprechen-
der Konfiguration von AF 2.
