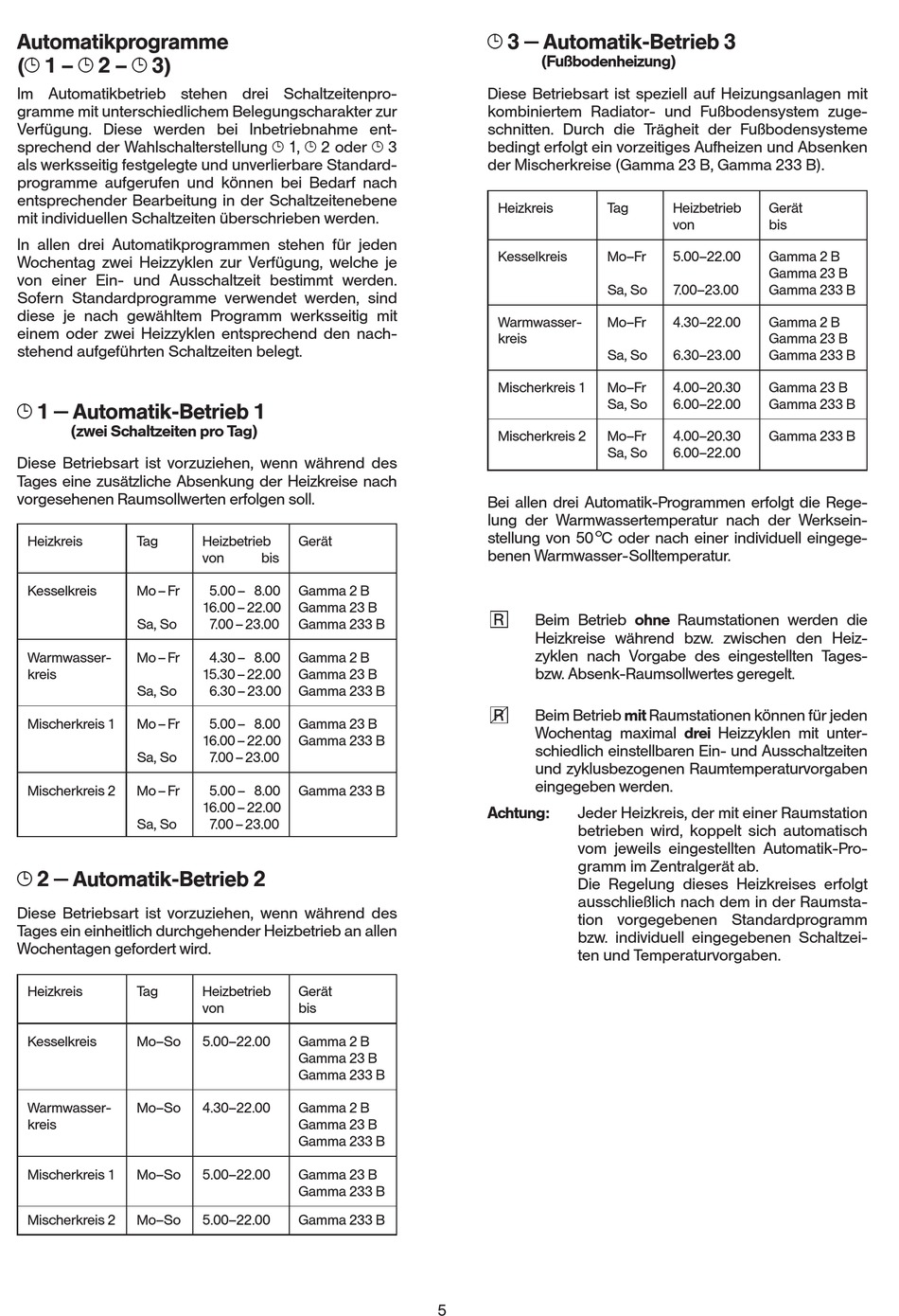

Automatikprogramme
(S 1 – S 2 – S 3)
Im Automatikbetrieb stehen drei Schaltzeitenpro-
gramme mit unterschiedlichem Belegungscharakter zur
Verfügung. Diese werden bei Inbetriebnahme ent-
sprechend der Wahlschalterstellung S 1, S 2 oder S 3
als werksseitig festgelegte und unverlierbare Standard-
programme aufgerufen und können bei Bedarf nach
entsprechender Bearbeitung in der Schaltzeitenebene
mit individuellen Schaltzeiten überschrieben werden.
In allen drei Automatikprogrammen stehen für jeden
Wochentag zwei Heizzyklen zur Verfügung, welche je
von einer Ein- und Ausschaltzeit bestimmt werden.
Sofern Standardprogramme verwendet werden, sind
diese je nach gewähltem Programm werksseitig mit
einem oder zwei Heizzyklen entsprechend den nach-
stehend aufgeführten Schaltzeiten belegt.
S 1 — Automatik-Betrieb 1
(zwei Schaltzeiten pro Tag)
Diese Betriebsart ist vorzuziehen, wenn während des
Tages eine zusätzliche Absenkung der Heizkreise nach
vorgesehenen Raumsollwerten erfolgen soll.
Heizkreis Tag
Kesselkreis Mo – Fr
Sa, So
Warmwasser- Mo – Fr
kreis
Sa, So
Mischerkreis 1 Mo – Fr
Sa, So
Mischerkreis 2 Mo – Fr
Sa, So
b 2 — Automatik-Betrieb 2
Diese Betriebsart ist vorzuziehen, wenn während des
Tages ein einheitlich durchgehender Heizbetrieb an allen
Wochentagen gefordert wird.
Heizkreis Tag
Kesselkreis Mo–So
Warmwasser- Mo–So
kreis
Mischerkreis 1 Mo–So
Mischerkreis 2 Mo–So
Heizbetrieb Gerät
von bis
5.00 – 8.00 Gamma 2 B
16.00 – 22.00 Gamma 23 B
7.00 – 23.00 Gamma 233 B
4.30 – 8.00 Gamma 2 B
15.30 – 22.00 Gamma 23 B
6.30 – 23.00 Gamma 233 B
5.00 – 8.00 Gamma 23 B
16.00 – 22.00 Gamma 233 B
7.00 – 23.00
5.00 – 8.00 Gamma 233 B
16.00 – 22.00
7.00 – 23.00
Heizbetrieb Gerät
von bis
5.00–22.00 Gamma 2 B
Gamma 23 B
Gamma 233 B
4.30–22.00 Gamma 2 B
Gamma 23 B
Gamma 233 B
5.00–22.00 Gamma 23 B
Gamma 233 B
5.00–22.00 Gamma 233 B
S 3 — Automatik-Betrieb 3
(Fußbodenheizung)
Diese Betriebsart ist speziell auf Heizungsanlagen mit
kombiniertem Radiator- und Fußbodensystem zuge-
schnitten. Durch die Trägheit der Fußbodensysteme
bedingt erfolgt ein vorzeitiges Aufheizen und Absenken
der Mischerkreise (Gamma 23 B, Gamma 233 B).
Heizkreis Tag
Kesselkreis Mo–Fr
Sa, So
Warmwasser- Mo–Fr
kreis
Sa, So
Mischerkreis 1 Mo–Fr
Sa, So
Mischerkreis 2 Mo–Fr
Sa, So
Bei allen drei Automatik-Programmen erfolgt die Rege-
lung der Warmwassertemperatur nach der Werksein-
h
C oder nach einer individuell eingege-
stellung von 50
benen Warmwasser-Solltemperatur.
Beim Betrieb ohne Raumstationen werden die
Heizkreise während bzw. zwischen den Heiz-
zyklen nach Vorgabe des eingestellten Tages-
bzw. Absenk-Raumsollwertes geregelt.
Beim Betrieb mit Raumstationen können für jeden
Wochentag maximal drei Heizzyklen mit unter-
schiedlich einstellbaren Ein- und Ausschaltzeiten
und zyklusbezogenen Raumtemperaturvorgaben
eingegeben werden.
Achtung: Jeder Heizkreis, der mit einer Raumstation
betrieben wird, koppelt sich automatisch
vom jeweils eingestellten Automatik-Pro-
gramm im Zentralgerät ab.
Die Regelung dieses Heizkreises erfolgt
ausschließlich nach dem in der Raumsta-
tion vorgegebenen Standardprogramm
bzw. individuell eingegebenen Schaltzei-
ten und Temperaturvorgaben.
5
Heizbetrieb Gerät
von bis
5.00–22.00 Gamma 2 B
Gamma 23 B
7.00–23.00 Gamma 233 B
4.30–22.00 Gamma 2 B
Gamma 23 B
6.30–23.00 Gamma 233 B
4.00–20.30 Gamma 23 B
6.00–22.00 Gamma 233 B
4.00–20.30 Gamma 233 B
6.00–22.00
