Hifonics XX-COLOSSUS II Bedienungsanleitung Seite 6

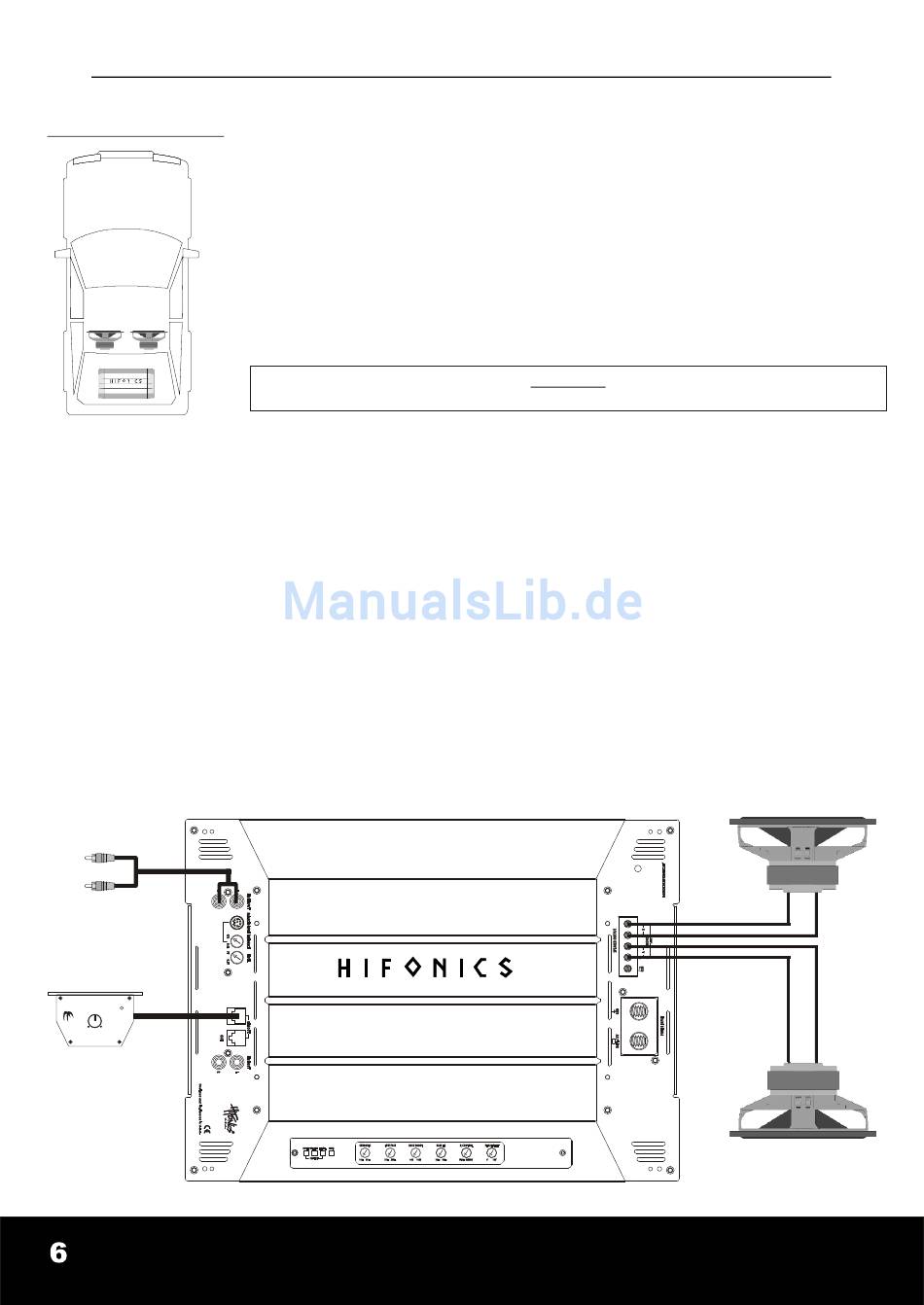

2-Kanal Bass Verstärker - Lautsprecher und Chinch-Anschluss
2x Mono Subwoofer
SUBSONIC Regler - Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Subsonicfrequenz
sollte bei 15Hz - 40Hz, je nach Größe des Subwoofers liegen.
LOW PASS Regler - Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben, die Trennfrequenz sollte
bei 50Hz - 100 Hz, je nach Größe des Subwoofers liegen.
BASS BOOST Regler - Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
BASS EQ Regler - Mit dem BASS EQ-Regler stellen ein, bei welcher Frequenz der BASS BOOST (Bassanhebung) wirken
soll.
PHASE SHIFT Regler - Mit dem PHASE SHIFT-Regler können Sie die Phasenlage des Subwoofers an das System
anpassen. Sehen Sie dazu auch Seite 26.
LEVEL-Regler
• Drehen Sie den LEVEL - Regler gegen den Uhrzeigersinn auf die 9 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Cinchleitungen von
Steuergerät mit
Cincheingang (INPUT
L&R) verbinden.
HIFONICS
POWER PROTECT
0dB 18dB
XXR-1
Kabel der Bass-
Fernbedienung mit
REMOTE IN
verbinden.
XX COLOSSUS II
-
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
L&R) des Verstärkers mittels einer Cinchleitungen.
• Verbinden Sie die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-Ausgängen
(SPEAKER OUTPUT/ + A - und + B -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz der Subwoofer pro Kanal 1 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Hinweis !
Subwoofer 1 - 4 Ohm
Subwoofer 1 - 4 Ohm
