6 Loc-10Tx-Sender
6.3.4

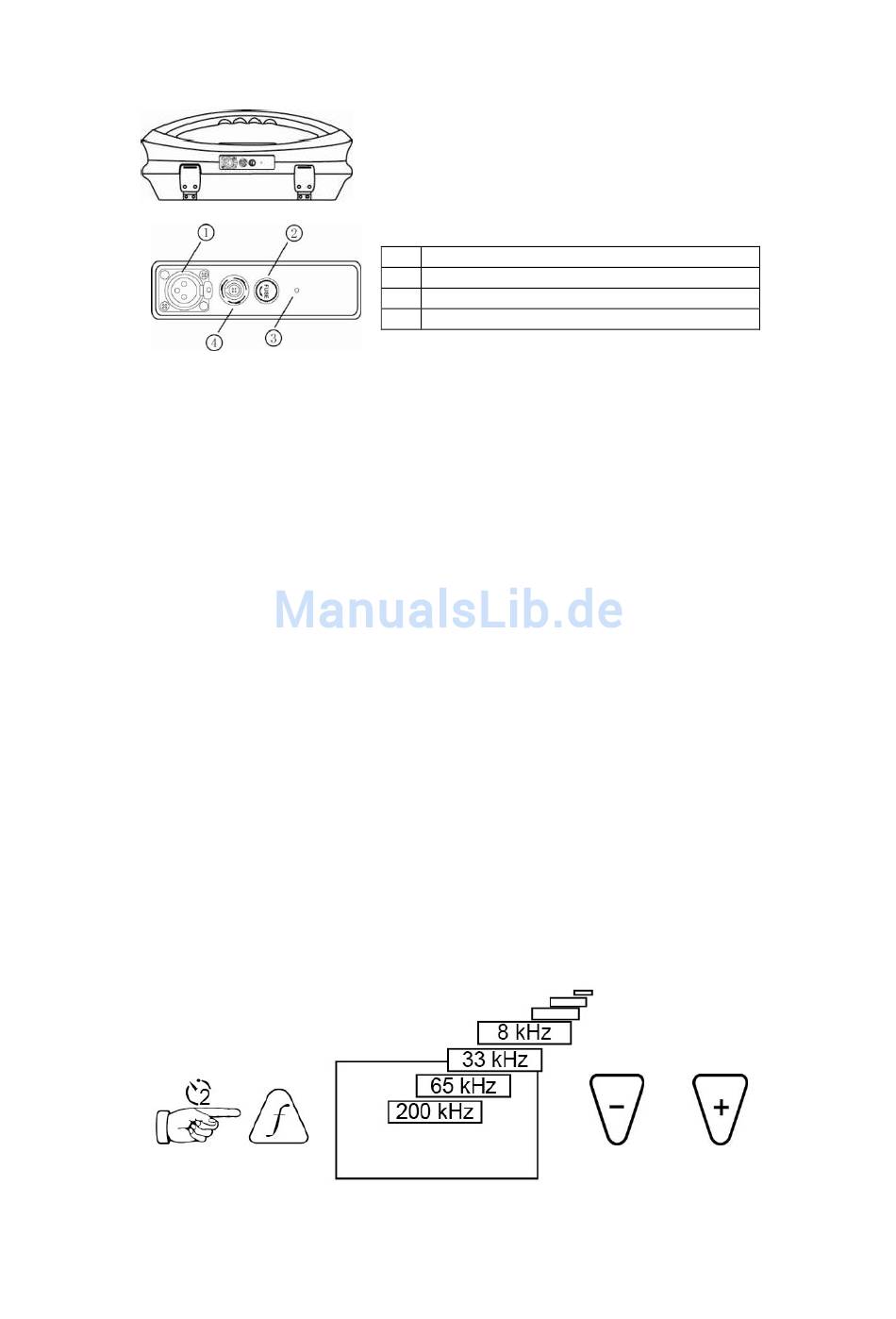

Anschlussblock

Mit Ausnahme der USB-Schnittstelle im Batteriefach, die dem Programmieren des Senderprozessors dient,
werden alle Anschlüsse zum Sender über den Anschlussblock ausgeführt.
Der Anschlussblock besteht aus folgenden Komponenten:
Ausgangsanschluss (XLR): zum Anschließen der Direktbesendungsleiter bzw. einer
•
Sendezange.
Ladegerät-Buchse: dient dem Laden der Akkus. Die Buchse ist auch dann vorhanden, wenn
•
keine Akkus gekauft wurden.
Sender: 12-V DC-Kabel zur Stromversorgung des Senders aus einem Fahrzeug heraus
•
(NICHT zum Laden).
Sicherung:
•
Fremdspannung bis zu 250V.
Hinter einem kleinen Loch befindet sich ein Signaltongeber.
•
6.3.5

Frequenzen und Ausgangsleistung

Im Lieferzustand sind am Loc-10Tx-Sender bestimmte Sendefrequenzen vorprogrammiert.
Die Standardfrequenzen sind:
512 Hz (in Gebieten mit Netzfrequenz 60 Hz) Direktverbindung – 10 Watt.
•
640 Hz (in Gebieten mit Netzfrequenz 50 Hz) Direktverbindung – 10 Watt.
•
65 kHz Direktverbindung – 1 Watt.
•
83,1 kHz, 89 kHz, 131 kHz Direktverbindung – 1 Watt (abhängig von der Region).
•
200 kHz Direktverbindung – 1 Watt (abhängig von der Region).
•
Frequenzen für den Induktionsmodus: 8 kHz, 33 kHz und 65 kHz oder alternativ 33 kHz, 65
•
kHz und 200 kHz (Hinweis: 200 kHz is in einigen Region nicht gestattet). Andere
Kombinationen aus 8 kHz, 33 kHz, 65 kHz, 78 kHz und 200 kHz stehen ebenfalls zur
Verfügung. Einzelheiten hierzu finden Sie im Loc-10Tx-Datenblatt.
Andere Frequenzen mit 10 Watt Ausgangsleistung:
•
Direktverbindung: 256 Hz, 491 Hz, 512 Hz, 982 Hz
o
Direkt- und Zangenbesendung: 8,19 kHz, 9,5 kHz, 8,44 kHz, 9,82 kHz, 32,8 kHz, 38 kHz
o
Taste
1 Signalausgang
2 Sicherung Signalausgang
3 Lautsprecher
4 Buchse für Ladegerät & Stromversorung
zum Absichern des Sendereingangs beim Anliegen einer externen
Taste Taste
Seite 43
