de Montageanleitung
Das Gerät mit einem Befestigungsmaterial montieren,
4.
das ausreichend stabil sowie an die baulichen Gege-
benheiten und das Gerätegewicht angepasst ist.
Den Ausschnittbereich auf eine vorhandene Kabelver-
5.
legung von weiteren Geräten prüfen.

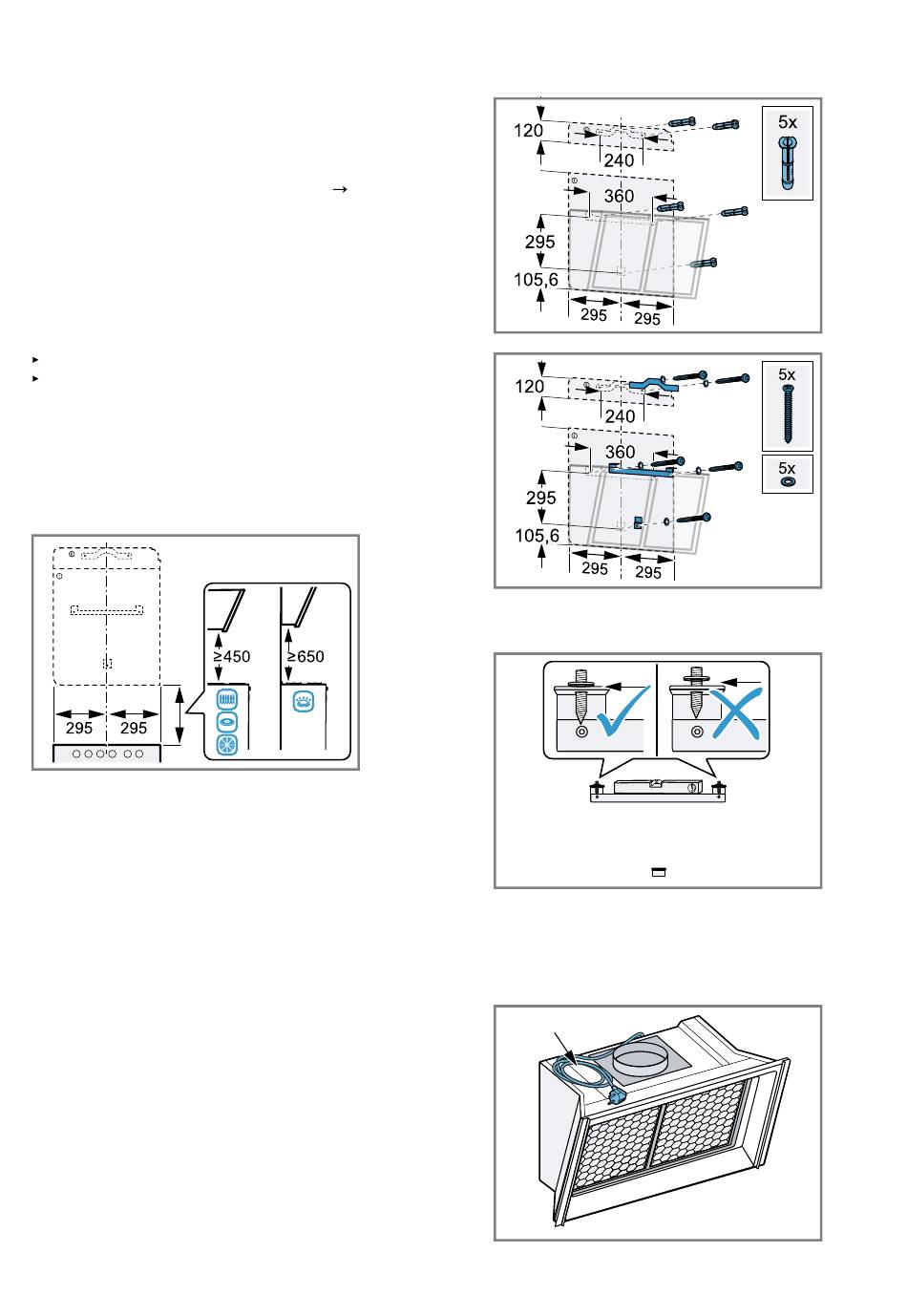

Wand vorbereiten
Hinweise zur Einbausituation beachten.
1.
Sicherstellen, dass sich im Bereich der Bohrungen
2.
keine Stromleitungen, Gasrohre oder Wasserrohre be-
finden.
Um Beschädigungen zu vermeiden, das Kochfeld ab-
3.
decken.
Die Position der Dunstabzugshaube ermitteln und die
4.
Unterkante des Geräts leicht an die Wand anzeich-
nen.
Die Mitte vom Kochfeld aus bestimmen.
Die Sicherheitsabstände zum Kochfeld einhalten.
Wir empfehlen, die Dunstabzugshaube so aufzuhän-
gen, dass die untere Kante des Glasschirms mit der
Unterkante der benachbarten Oberschränke eine Li-
nie bildet.
Zur einfacheren Montage, das Verpackungsteil, das
5.
als Schablone dient, an die vorgezeichnete Linie anle-
gen und fixieren.
Die Positionen für die Schrauben anzeichnen.
6.
Für die Montage mit Kaminverblendung, die Schablo-
7.
ne an der vorgegebenen Schnittlinie trennen.
Den abgetrennten Teil an die gewünschte Position an-
8.
legen.
Die Gesamtlänge der Kaminverblendung beachten.
Die Löcher mit Ø 8 mm und Bohrtiefe 80 mm für die
9.
Befestigungen bohren.
Die Schablone entfernen.
10.
Geräteaufhängung montieren
Die Haltewinkel für die Kaminverblendung festschrau-
1.
ben.
Die Geräteaufhängung für die Dunstabzugshaube
2.
handfest anschrauben.
18
Mit einer Wasserwaage die Geräteaufhängung waag-
3.
recht ausrichten und festschrauben.
Seite 17
Die beiligenden Schauben in die obere Geräteaufhän-
4.
gung vollständig eindrehen.
Gerät montieren
Hinweis: Der Netzstecker darf erst nach vollständiger
1.
Montage des Geräts eingesteckt werden.
Den Netzstecker oben auf dem Gerät ablegen.
Die Fettfilter entnehmen.
2.
