DEUTSCH

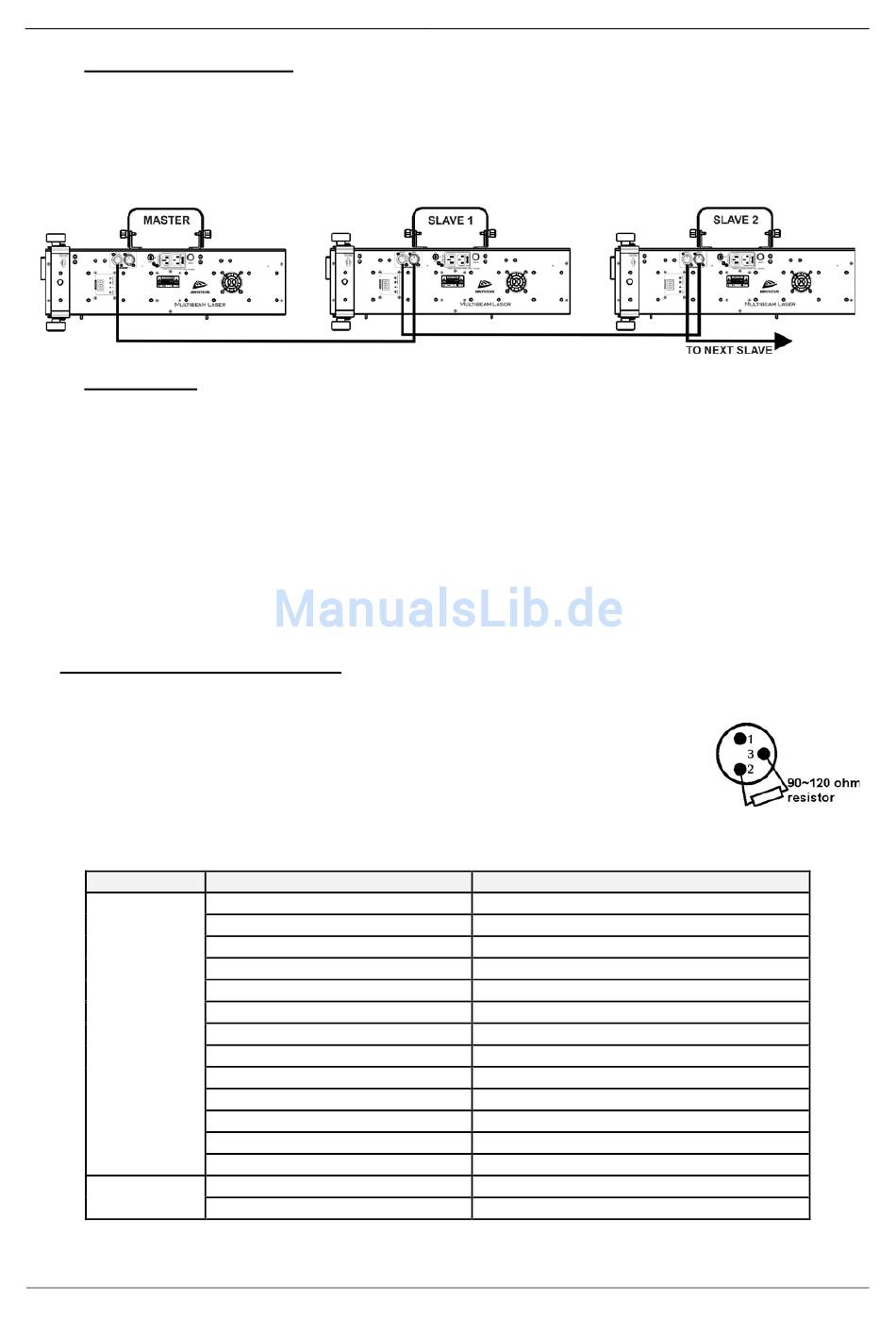

3) MASTER/SLAVE-MODUS:
Sie können mehrere [MULTIBEAM LASER] zusammen anschließen.
Schließen Sie den DMX-Eingang des ersten Lasers am DMX-Ausgang des vorherigen Lasers in der Reihe
an.
Versetzen Sie das erste Gerät in der Reihe in „Musik- oder Automatikmodus" und alle anderen Geräte in
[2-h] oder [10h] Modus.
Die Laser folgen den Befehlen des ersten [MULTIBEAM LASERS] (Master) in der Reihe.
4) DMX-MODUS:
Der Laser kann von jedem handelsüblichen DMX-Controller in 2 verschiedenen DMX-Betriebsarten gesteuert
werden:
• 2 KANAL-MODUS: für extrem einfache Einrichtung und Benutzung! (im Display wird „2-h" angezeigt)
• 10-KANAL-MODUS: für die vollständige Steuerung aller Möglichkeiten. (im Display wird
„10h" angezeigt)
• Verbinden Sie den DMX-Eingang des Lasers mit dem DMX-Ausgang des vorherigen Geräts in der Kette
oder direkt mit dem DMX-Ausgang Ihres Controllers.
• Drücken Sie [MENU] zur Auswahl des gewünschten DMX-Modus. (2-h oder 10h)
• Bestätigen Sie Ihre Auswahl mit [ENTER].
• Drücken Sie die Pfeiltasten [UP/DOWN] zur Auswahl der gewünschten DMX-Adresse (von 001 bis 503 (10h)
oder 001 bis 511 (2-h))
• Bestätigen Sie Ihre Auswahl mit [ENTER].
Siehe bitte die DMX-Tabelle unten hinsichtlich der Funktionen der verschiedenen Kanäle.
Weitere Informationen zu DMX512:
Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente
Lichtanlagen zu steuern. DMX-Controller und sämtliche Lichteffekte müssen mit einem hochwertigen XLR
M/F abgeglichenen Kabel in Reihe geschaltet sein („daisy chain"). Um ein
merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen
Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen.
Verwenden Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, so dass er weiß,
welche Befehle er vom Controller zu entschlüsseln hat.
2-Kanal DMX-MODUS:
KANAL
CH 1
CH 2
JB SYSTEMS
®
WERT
000‐015
016‐035
036‐055
056‐075
076‐095
096‐115
116‐135
136‐155
156‐175
176‐195
196‐215
216‐235
236‐255
000‐200
201‐255
6/9
BEDIENUNGSANLEITUNG
FUNKTION
Blackout
PROGRAMM 1
PROGRAMM 2
PROGRAMM 3
PROGRAMM 4
PROGRAMM 5
PROGRAMM 6
PROGRAMM 7
PROGRAMM 8
PROGRAMM 9
PROGRAMM 10
PROGRAMM 11
PROGRAMM 12
Geschwindigkeit
Musik-aktiviert
MULTIBEAM LASER
