DEUTSCH
2. SICHERHEITSÖSE: zur Anbringung eines Sicherheitskabels bei Überkopfmontage (s. Abschnitt
„Überkopfmontage")
3. DISPLAY: zeigt die verschiedenen Betriebsarten mit ihren jeweiligen Optionen und Einstellungen.
4. DMX-AUSGANG: die 3-polige XLR-Buchse verbindet den laser mit
der nächsten Einheit in der DMX-Kette.
5. DMX-EINGANG: 3-poliger XLR-Stecker zum Anschließen von
gängigen DMX-Kabeln. Dieser Eingang empfängt die Signale eines
DMX-Controllers.
6. DECKENHALTERUNG: Zum Abhängen des Multibeam Laser in
horizontaler Position.
7. SCHLÜSSELSCHALTER: wird verwendet um den Laserstrahl ein-
und
auszuschalten.
sicherzustellen, dass nur ein autorisierter Bediener den Laser
einschalten kann.
8. NETZEINGANG UND -AUSGANG: Mit IEC-Anschluss und integriertem Sicherungshalter; schließen Sie
das mitgelieferte Netzkabel hier an und verbinden Sie mit einem zweiten Multibeam Laser (Sie können
unser JB Systems Kombikabel IEC/XLR verwenden).

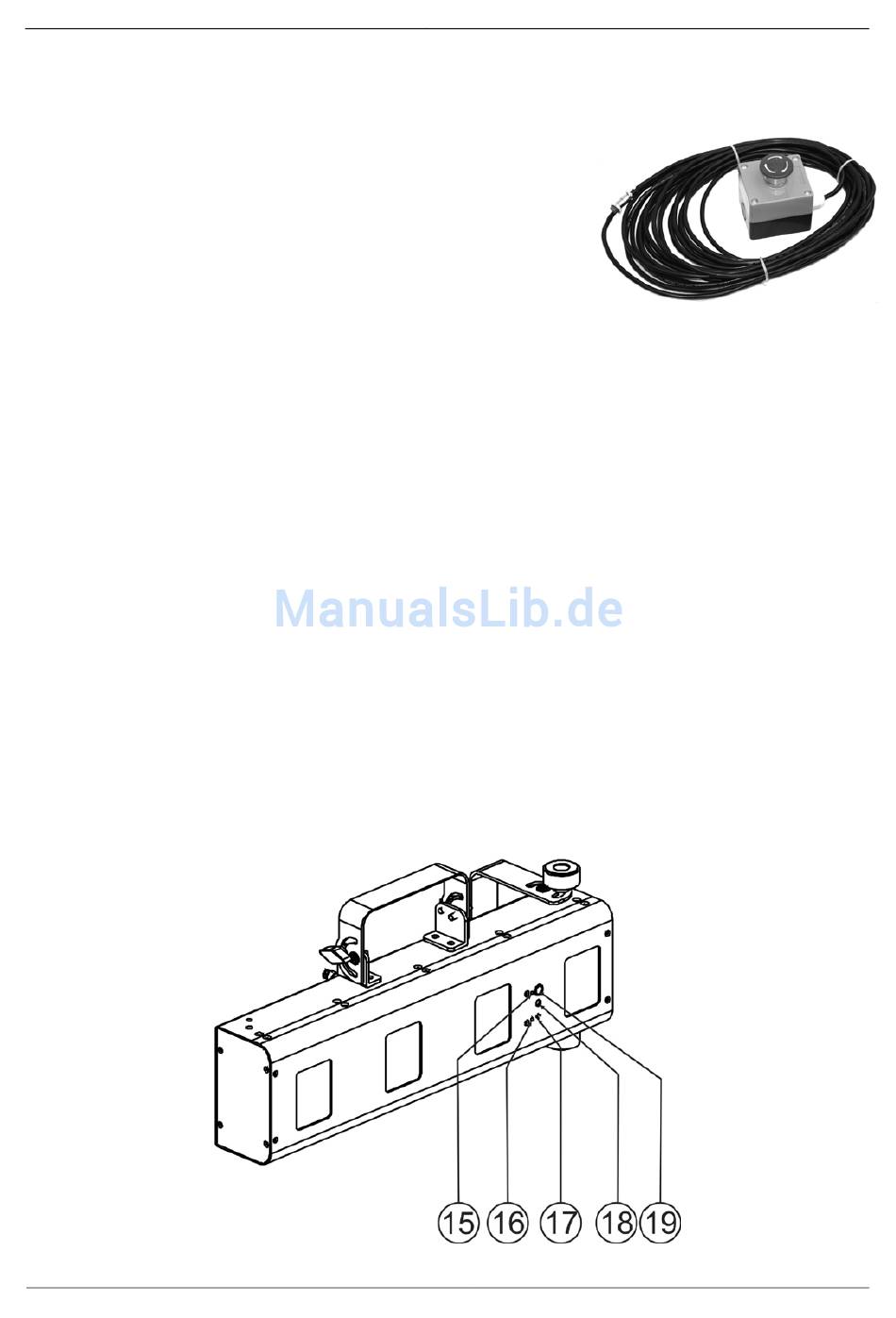

9. VERRIEGELUNGS-Eingang: anschluss eines optionalen Not-Ausschalters (siehe Abbildung). Wenn Sie
diesen Schalter betätigen, wird der mechanische Sicherheits-Verschluss aktiviert, sodass der Laserstrahl
sofort verschwindet.
Wichtiger Hinweis! Zu Ihrer eigenen Sicherheit empfehlen wir dringend, diesen optionalen Schalter
anzuschließen!
10. [MENU]-TASTE: wird verwendet, um durch die verschiedenen Funktionen und Betriebsarten im Menü
zu blättern.
11. AUFWÄRTS-TASTE: wird verwendet, um zu einer höheren Option zu gehen oder einen Parameter
einer Funktion oder Arbeitsmodus zu erhöhen.
12. ABWÄRTS-TASTE: wird verwendet, um zu einer niedrigeren Option zu gehen oder einen Parameter
einer Funktion oder Arbeitsmodus zu verringern
13. [ENTER]-TASTE: Wird verwendet, um den gewählten Wert oder eine Funktion, die auf dem Display
angezeigt wird zu bestätigen.
14. KÜHLVENTLATOR: dient der Kühlung der Komponenten im Gehäuse. Decken Sie diese Lüftungsschlitze
keinesfalls ab!
15. BETRIEBSANZEIGE-LED: zeigt an, dass das Gerät eingeschaltet ist.
16. MUSIK-LED: im Musik-Modus blinkt diese LED im Rhythmus der Musik.
17. MIKROFON: Das eingebaute Mikrofon dient der Synchronisierung der Laser-Show mit dem Rhythmus
der Musik.
18. MIKROFONEMPFINDLICHKEIT: Dieses Potentiometer wird verwendet, um die Musik-
Eingangsempfindlichkeit einzustellen. Drehen Sie den das Potentiometer bis der Laser synchron mit der
Musik arbeitet.
19. IR: IR-Sensor zur Steuerung des Geräts mit der IR-Fernbedienung.
JB SYSTEMS
®
Verwenden
Sie
die
4/9
BEDIENUNGSANLEITUNG
Schlüssel,
um
MULTIBEAM LASER
