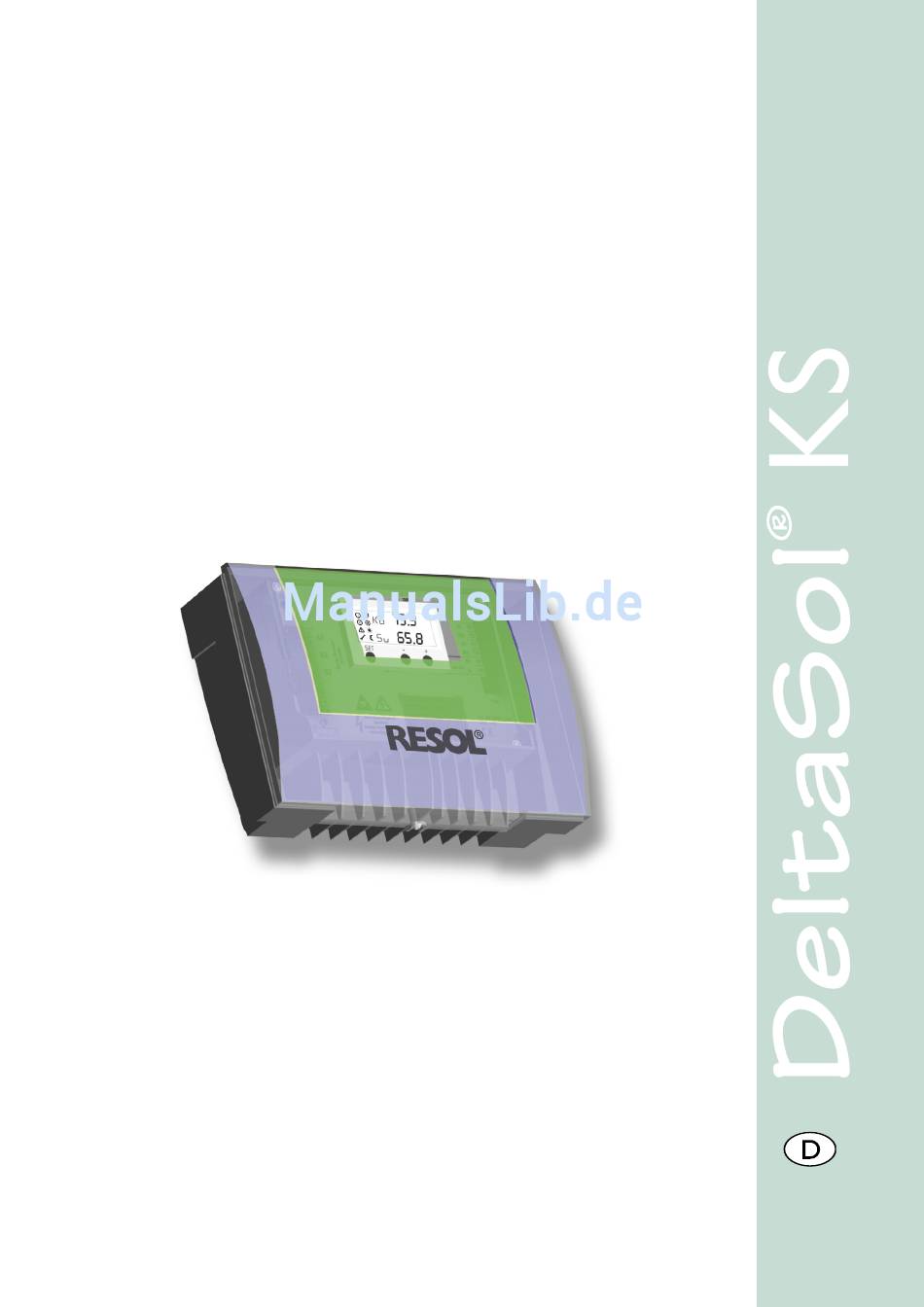

- Seite 1 ® RESOL DeltaSol Montage Anschluss Bedienung Fehlersuche Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes.Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de...
- Seite 2 Gesamtschaltstrom max. 4 A Versorgung: 210...250 Volt (AC), 50...60 Hz Zubehör Leistungsaufnahme: Überspannungsschutz ca. 4 VA Der RESOL Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperaturfühler im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe Blitzeinschläge etc.) eingesetzt werden. Bestellhinweise RESOL SP1 Artikel-Nr.:...
-
Seite 3: Anwendungsbeispiele Deltasol
DeltaSol ® Anwendungsbeispiele DeltaSol ® Standard-Solar- Solar-Schwimmbadanlage Solar-Schwimmbadanlage Schwimmbadanlage mit Ventilsteuerung mit Nachheizung *Filterpumpe, externe Steuerung Sicherheitshinweis: Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb nehmen. Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Beachten Sie bitte, dass die Montage den bauseitigen Bedingungen angepasst wird, die örtlichen Vorschriften berücksichtigt werden sowie den Regeln der Technik entspricht. - Seite 4 DeltaSol ® 1.2 Elektrischer Anschluss Die Stromversorgung des Reglers muß über einen ex- Verbraucherklemmen Schutzleitersammelklemme ternen Netzschalter erfolgen (letzter Arbeitsschritt!) und die Versorgungsspannung muss 230Volt ± 10 % (50...60 Hz) betragen. An die Verbraucher-Ausgänge des Klemmenblocks können Pumpen, Ventile o. ä. angeschlossen werden. Relais 1 ist als Wechsler ausgelegt und verfügt des- halb über einen Arbeits- und einen Ruhekontakt: R1R = Relais 1, Ruhekontakt...
- Seite 5 DeltaSol ® 2. Fühlertypen Für den Regler RESOL DeltaSol KS werden Präzisi- ® FK: 1,5 m lange witterungs- und temperaturbeständige onstemperatursensoren in Pt1000-Ausführung (FKP und Silikonleitung für Temperaturen von -50 °C ...+180 °C, vor- FRP) eingesetzt. zugsweise für den Kollektor.
-
Seite 6: Bedienung
DeltaSol ® 3. Bedienung 3.1 Geräteübersicht Kombi-LCD Betriebs-Kontrolllampe Schutzleitersammelklemme Verbraucherklemmen Sensorklemmen Netzklemmen Betriebsartenschalter Sicherung Kabeleinführungen Einstelltaster Deckelverschlussschraube 3.2 Betriebsartenschalter Der Betriebsartenschalter befindet sich an der mit gekennzeichneten Position und ermöglicht folgende Ein- stellungen: Relais 1 abgeschaltet, Displayanzeige , Betriebs- Kontrolllampe blinkt rot Auto Automatischer Regelbetrieb für die Relaisausgänge... -
Seite 7: Funktionsbeschreibung
ProgrammNummer Anzeige Versions-Nummer Anzeige 3.5 Funktionsbeschreibung Die Regelung RESOL DeltaSol KS überwacht die Tem- ® Wird die Ausschalt-Temperaturdifferenz zwischen Becken- peraturdifferenz zwischen Absorber- und Becken-Rücklauf Vor- und Rücklauf unterschritten, wird das Relais R1 aus- (S1 und S2) und vergleicht diese mit einer vorgegebenen geschaltet. - Seite 8 Bei überschrittener Becken-Maximaltemperatur wird im Display das Symbol angezeigt, die Betriebs-Kontrolllampe leuchtet grün. 3.7 Thermostatfunktion (te, Ta) Die Regelung RESOL DeltaSol KS verfügt über ein 2. ® Relais für eineThermostatfunktion. DieThermostatfunktion arbeitet unabhängig vom Solarbetrieb und kann z. B. für eine Nachheizung eingesetzt werden.Als Referenz-Sensor für die...
-
Seite 9: Tipps Zur Fehlersuche
DeltaSol ® 5. Tipps zur Fehlersuche Sollte der Regler RESOL DeltaSol KS einmal nicht ® einwandfrei funktionieren, überprüfen Sie bitte folgende Punkte: 1. Stromversorgung Bei erloschener Betriebs-Kontrolllampe ist die Stromver- sorgung des Reglers zu kontrollieren. Der Regler ist mit 1 Topfsicherung T4 A geschützt. Diese wird nach Abnahme des Gehäusedeckels in der Boden-/Iso-... -
Seite 10: Anwendungsbeispiele
DeltaSol ® 6. Anwendungsbeispiele 6.1 Standard-Solar-Schwimmbadanlage Der Regler ermittelt die Temperaturdifferenz zwischen Absorberfühler S1 und Becken-Rücklauffühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Einschalt-Temperaturdifferenz (DE) ist, wird die Pumpe (R1) eingeschaltet und damit das Schwimmbecken geladen, bis die Ausschalt-Temperaturdifferenz (DA) oder die Becken- Maximaltemperatur (MX) erreicht ist. - Seite 11 DeltaSol ® 6.2 Solar-Schwimmbadanlage mit Nachheizung Der Regler ermittelt die Temperaturdifferenz zwischen Absorberfühler S1 und Becken-Rücklauffühler S2. Sobald die Differenz größer oder gleich dem eingestellten Wert für die Einschalt-Temperaturdifferenz (DE) ist, wird die Pumpe (R1) eingeschaltet und damit das Schwimmbecken geladen, bis die Ausschalt-Temperaturdifferenz (DA) oder die Becken- Maximaltemperatur (MX) erreicht ist.
-
Seite 12: Ihr Fachhändler
DeltaSol ® RESOL - Elektronische Regelungen GmbH Heiskampstraße 10 D - 45527 Hattingen Tel.: +49 (0) 23 24 / 96 48 - 0 Fax: +49 (0) 23 24 / 96 48 - 55 www.resol.de info@resol.de Ihr Fachhändler: Anmerkungen Das Design und die Spezifikationen können ohne Vorankündigung geändert werden.Die Abbildungen können sich vom Produktionsmodell unterscheiden.
