MA10
Montage- und Bedienungsanleitung
Technische Daten
Betriebsdruck: max. 10 bar
Max. Heißwassertemperatur: 90 °C
Einstellbereich: 35°C ... 65°C
Kv: 1,90 m³/h
Werkstoffe:
Gehäuse: entzinkungsarmes Messing
Führungsteile: PTFE
Abdichtung innen: EPDM
Abdichtung außen: asbestfrei, flachdichtend
Anschlussteile: CuZn39Pb3 (2.0401)
Anwendung und Funktion
Der thermostatische Brauchwassermischer MA10 dient zur
zentralen stufenlos einstellbaren Begrenzung der maximalen
Brauchwassertemperatur.
Er wird in Brauchwasseranlagen, in denen die Speichertem pe­
ratur oberhalb der zulässigen Warmwassertemperaturen lie­
Bei Ausfall der Kaltwasserzufuhr wird die Heißwasserzufuhr automatisch gesperrt!

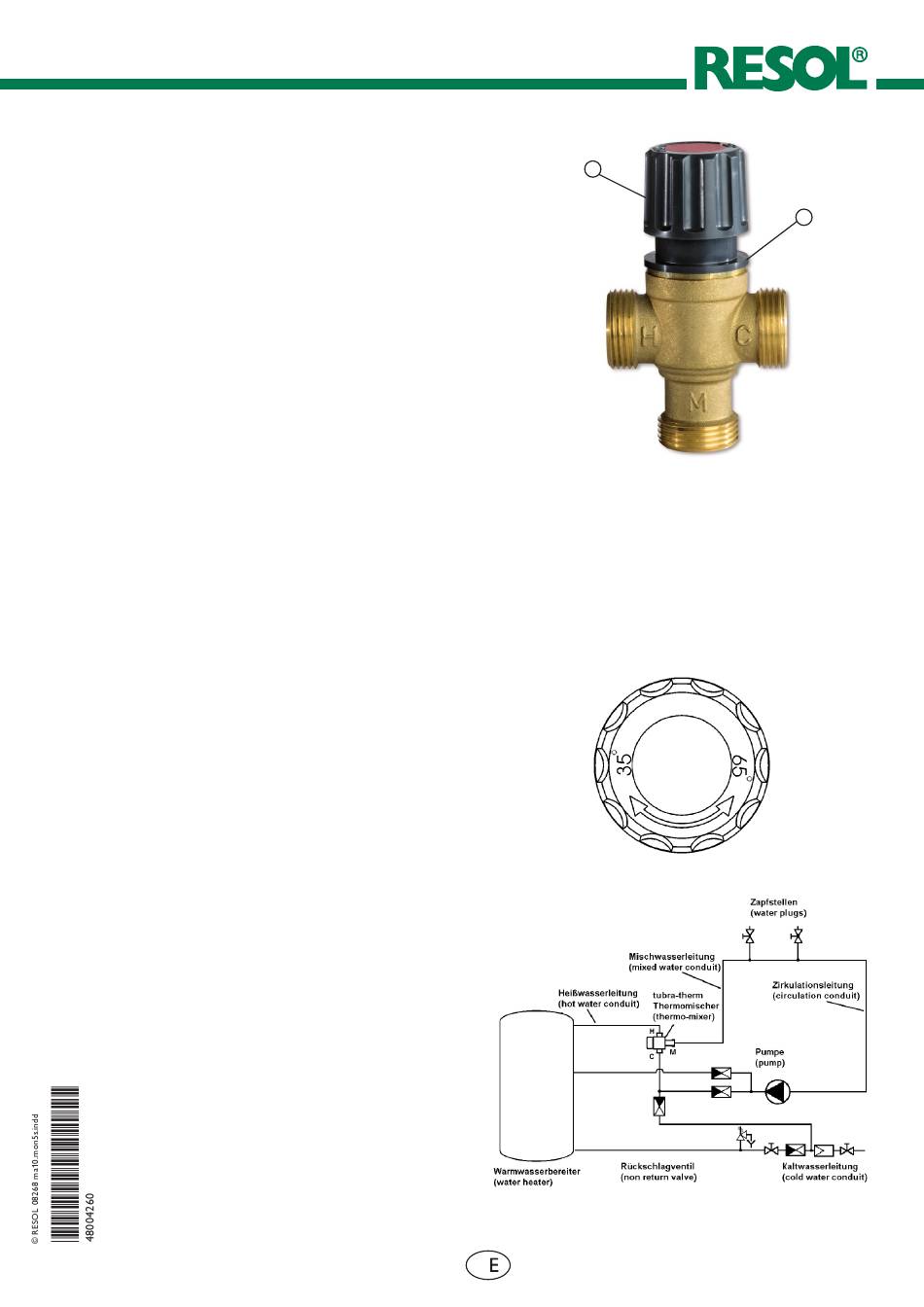

Einstellung
Nach dem Anheben des Arretierringes (Pos.2) um ca. 4 mm
erfolgt die stufenlose Einstellung der Mischtemperatur im
Bereich 35°C – 65°C mittels der Einstellhaube (Pos.1). Die
Drehung der Einstellhaube gemeinsam mit dem Arretierring
nach rechts bewirkt ein Absenken, die Drehung nach links
ein Anheben der Mischwassertemperatur.
Nach Beendigung der Einstellung den Arretierring loslassen.
Durch leichtes Drehen gewährleisten, dass dieser wieder
sicher einrastet.
Dadurch wird ein unbeabsichtigtes Verstellen der eingestell­
ten Mischwassertemperatur verhindert.
Einbau
Die Funktion des MA10 ist in jeder Einbaulage gewährleistet.
In die Kaltwasserzuleitung zum Wassererwärmer und
Brauchwassermischer und in die Zirkulationsleitung sind in
jedem Fall Schwerkraftbremsen/Rückflußverhinderer ent­
sprechend dem dargestellten Einbaubeispiel zu installieren.
Um Funktionsstörungen durch Verschmutzungen (Schweiß­/
Lot­ Perlen, Schmutz) zu vermeiden wird der Einbau eines
Schmutzfängers im Kaltwasser und Heißwasserzulauf emp­
fohlen.
1
gen kann, direkt hinter dem Warmwasserbereiter eingebaut.
Heiß­ und Kaltwasser werden mit Hilfe des hochempfind­
lichen Steuerelementes so gemischt, daß sich die voreinge­
stellte maximale Brauchwassertemperatur einstellt und nicht
überschritten wird.
D
2
1
|
