WMZ

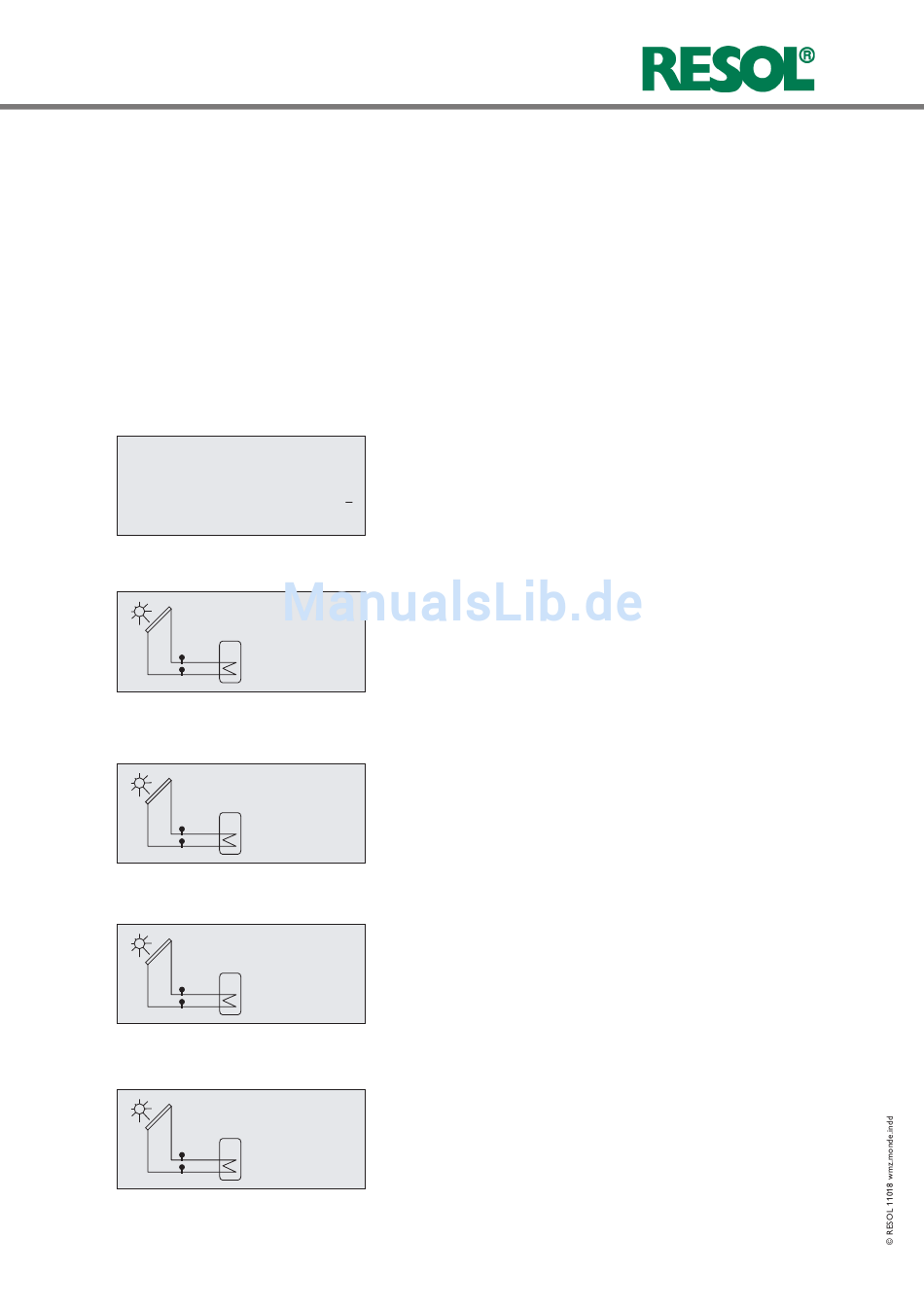

5. Anzeige- und Einstellkanäle
Anzeigekanäle
• VL (Vorlauftemperatur in °C)
• RL (Rücklauftemperatur in °C)
• Wärmemenge (in Wh bzw. kWh)

• Volumenstrom

• Leistung (in kW)
Sich-Abfrage:
Speichern?
5.1 Wärmemenge
VL
RL
5.2 Vorlauf- und Rücklauftemperatur
VL
RL
5.3 Volumenstrom
VL
RL

5.4 Leistung

VL
RL
8
|
Ja
15 kWh
Wärmemenge
85,6 °C
45,7 °C
15 kWh
Wärmemenge
85,6 °C
45,7 °C
200 l/h
Volumenstrom
85,6 °C
45,7 °C
9.30 kW
Leistung
85,6 °C
45,7 °C
Einstellkanäle
• Frostschutzart
• Frostschutzgehalt
• Volumenmessteil (V40 oder VTP)
• Impulswertigkeit
• Unteradresse
• Busmodus
• Busmaster
• Sensorabgleich
• Zurücksetzen
• Sprache
Hinweis:
Nach einer Änderung im entsprechenden Einstellka-
nal erscheint eine Sicherheitsabfrage. Nach Bestäti-
gung mit „Ja" wird die Einstellung gespeichert.
Anzeige der ermittelten Wärmemenge.
Wenn die Wärmemenge kleiner ist als 1MWh, wird sie mit
der Einheit Wh angegeben. Ist sie dagegen größer als 1MWh,
wird sie mit der Einheit kWh angezeigt.
VL = Zeigt die aktuelle Vorlauftemperatur an
(hier als Beispiel 85.6 °C)
RL = Zeigt die aktuelle Rücklauftemperatur an
(hier als Beispiel 45.7 °C)
Anzeige des Volumenstromes in l/h
Anzeige der momentanen Leistung in kW
Hinweis:
Die Genauigkeit der Leistungsangabe ist abhängig vom ver-
wendeten Volumenstrommessteil. Bei niedrigen Strömungs-
geschwindigkeiten sind Abweichungen vom tatsächlichen
Wert möglich und technisch bedingt!
