Jamsync In Jack - DigiTech JamMan Bedienungshandbuch

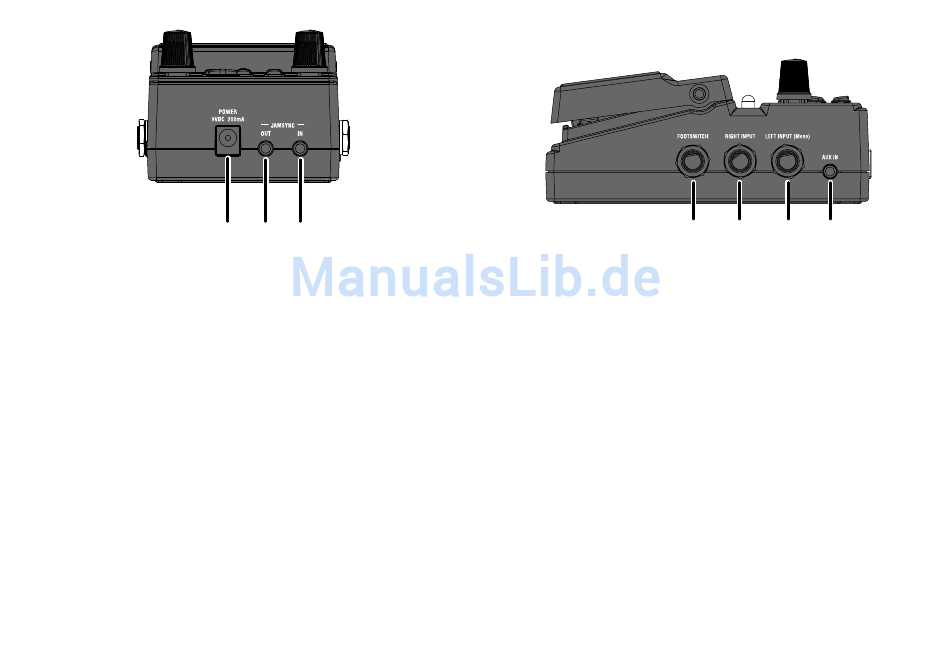

13. POWER JACK
Schließen Sie das mitgelieferte Netzteil
an diese Stromversorgungsbuchse an. Der
JamMan Solo XT kann nur mit diesem
externen Netzteil mit Strom versorgt
werden.
14. JAMSYNC OUT JACK
Verbinden Sie diese Buchse mit einem TRS
(Stereo) 1/8"-Mini-Kabel mit der JamSync
IN-Buchse eines anderen JamMan Solo XT
zur Master-Loopsteuerung.

15. JAMSYNC IN JACK

Verbinden Sie diese Buchse mit einem TRS
(Stereo) 1/8"-Mini-Kabel mit der JamSync
OUT-Buchse eines anderen JamMan Solo
13 14 15
XT zum Slave-Loopbetrieb.
16. FOOTSWITCH JACK
An diese Buchse schließt man den
FS3X-Fußschalter an, um Funktionen wie
Loopspeicherplatzwahl, das Eintappen
des Looptempos sowie Undo- und Clear-
Funktionen fernzusteuern.
17. RIGHT INPUT JACK
20
Verbinden Sie einen zweiten Eingang mit
dieser Buchse zum Stereobetrieb. Die
rechten und linken Eingänge werden
von der Loopermaschine getrennt
verarbeitet und danach an die linken und
rechten Ausgänge geführt, um die echte
Stereotrennung zwischen Kanälen zu
gewährleisten.
16 17 18 19
21 22 23
7
