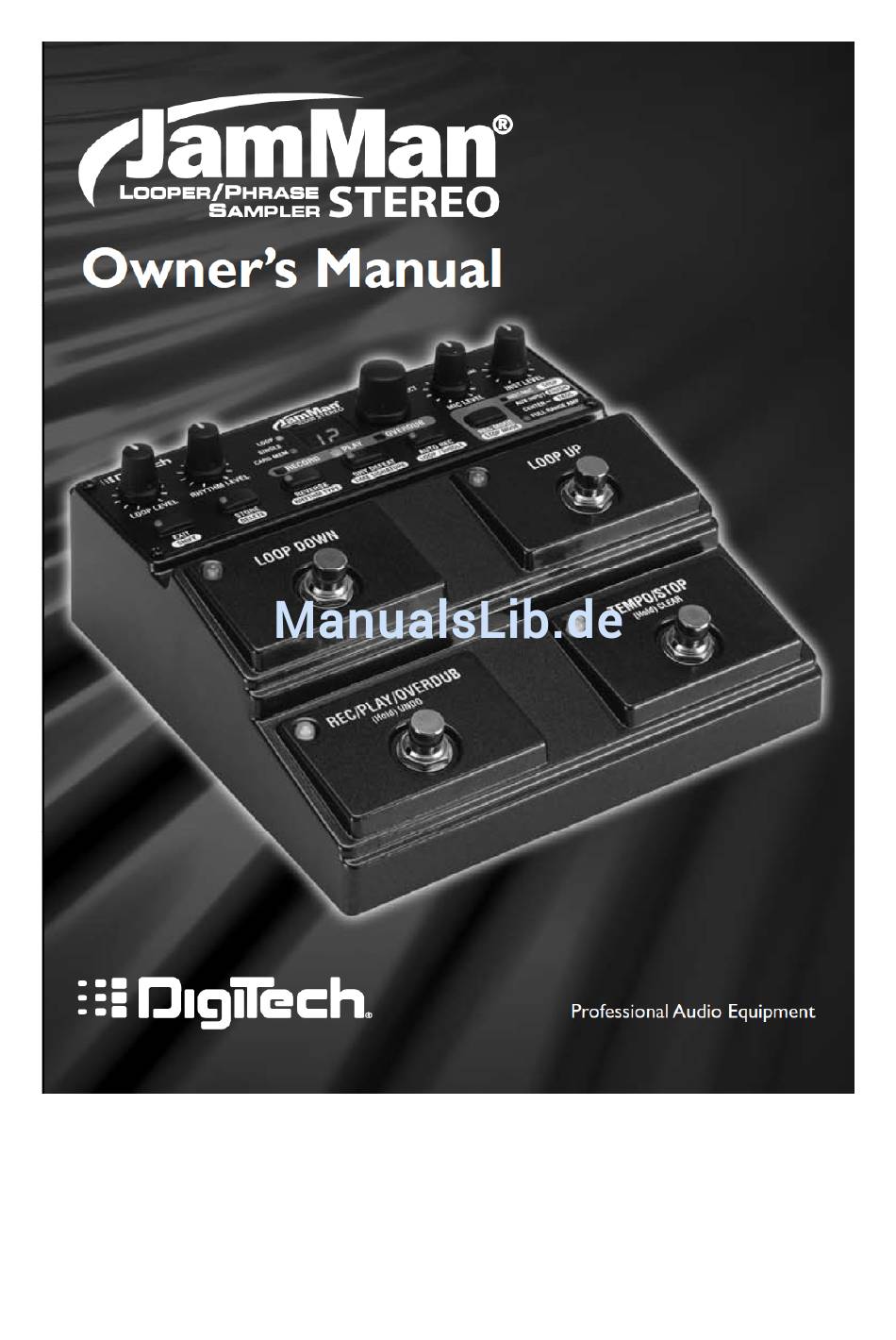

DigiTech JamMan Stereo Handbuch

Vorschau ausblenden Andere Handbücher für JamMan Stereo:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DigiTech JamMan Stereo

Inhaltszusammenfassung für DigiTech JamMan Stereo

  • Seite 2: Konformitätserklärung

    Adresse des Herstellers: 8760 S. Sandy Parkway Sandy, Utah 84070, USA Der Hersteller erklärt, dass das vorliegende Produkt: Produkt Name: JamMan Stereo Produkt Option: (erfordert einen Class II Netzadapter der den Anforderungen von EN60065, EN60742 oder gleichwertig entspricht) sich nach folgenden Produkt Spezifikationen richtet: Sicherheit: IEC 60065 –...
  • Seite 3 Vice-President of Engineering - MI 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 07. April 2010 Europäischer Kontakt: Ihr nationales DigiTech Verkaufs- und Service Büro (Vertrieb) oder auch Harman Music Group 8760 South Sandy Parkway, Sandy, Utah, 84070 USA...

  • Seite 4: Wasser Und Feuchtigkeit

    Bitte lassen Sie jeglichen Service am Gerät nur von geschultem und qualifiziertem Fachpersonal durchführen. Ein Service oder eine Reperatur ist nur von Nöten sollte das Gerät in irgendeiner Form beschädigt worden sein. Beschädigungen können am Netzkabel auftreten, sobald Flüssigkeiten oder Gegenstände in das Gerät gelangen oder es Feuchtigkeit oder Regen ausgesetzt war.
  • Seite 5 In Ländern die nicht im vorangegangenen Abschnitt erwähnt wurden, informieren Sie sich bei Ihrer lokalen Entsorgungsbehörde über die korrekte Art Elektromüll zu entsorgen. Indem Sie diese Richtlinien befolgen, stellen Sie sicher, dass Ihr entsorgtes Elektrogerät die angebrachte Behandlung zur Entsorgung erfährt, die wieder verwendbaren Wertstoffe gesichert und recycelt werden und Sie beugen möglichen negativen Effekten vor, schützen dadurch die Umwelt und die menschliche Gesundheit.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsangabe Überblick (1) Schnelleinstieg (2) Vorderseite (8) Rückseite (12) Verbindungen herstellen (14) Eine Loop auswählen (18) Eine Loop aufnehmen – Inst/Mic Eingang (19) Auto Record Betriebsart (20) Eine Loop aufnehmen mit Auto Record (21) Overdubs aufnehmen (22) Undo/Redo und Clear Funktionen (24) Undo bei einem Overdub (24) Redo bei einem Overdub (24) Clear bei einem Overdub/oder nicht gespeicherten Phrasen (24)

  • Seite 7: Überblick

    Herzlichen Glückwunsch und vielen Dank, dass sie sich für den JamMan® Stereo Looper/Phrase Sampler entschieden haben! Der JamMan Stereo bietet 99 interne Speicherplätze, die bis 35 Minuten Aufnahmekapazität bieten. Mit einer Erweiterung durch eine SD Speicherkarte erhalten sie weitere 99 Speicherplätze und erweitern ihre Aufnahmezeit bei Maximalausbau auf 16 Stunden! Der JamMan Stereo bietet ihnen echtes Stereo Looping, Rückwärts Wiedergabe, und einen XLR Mikrofoneingang, wodurch der...

  • Seite 8: Schnelleinstieg

    Schnelleinstieg 1. Die Anschlüsse herstellen Bevor sie den JamMan Stereo einschalten: a. Stellen sie die Verbindungen her 1. Schließen sie ihre Gitarre oder ihren Bass an den Eingang LEFT (Mono) IN auf der Rückseite des JamMan Stereos an. 2. Schließen sie ihren Verstärker am Ausgang LEFT (Mono) OUT des JamMans an.
  • Seite 9 Drehen sie an diesem Regler Bis keine dieser LEDS leuchtet 3. Wählen sie ihren Aufnahme Modus Drücken sie den Knopf REC MODE wiederholt bis die LED INST/MIC leuchtet Drücken sie diesen Knopf Bis die INST/MIC leuchtet...

  • Seite 10: Das Einstellen Des Aufnahme Pegels

    4. Das Einstellen des Aufnahme Pegels Bringen sie die Regler INST LEVEL und LOOP LEVEL auf eine 12 Uhr Stellung. Den Regler RHYTHM LEVEL stellen sie auf 9 Uhr ein. Stellen sie den Regler LOOP LEVEL auf 12 Uhr Stellen sie den INST LEVEL auf und den RHYTHM LEVEL auf 9 Uhr ein 12 Uhr ein 5.
  • Seite 11 Drücken sie den REC/PLAY/OVERDUB Fußschalter Links unten Während der Aufnahme leuchtet die RECORD LED und die LED des REC/PLAY/ OVERDUB Fußschalters durchgehend rot...
  • Seite 12 6. Starten sie die Wiedergabe der Loop Drücken sie den Fußschalter REC/PLAY/OVERDUB links unten um den Loop Punkt (Ende der Loop) zu setzen und die Wiedergabe zu starten. Die Wiedergabe startet natürlich am Anfang ihrer Aufnahme. Die LED des Fußschalters REC/PLAY/OVERDUB und die PLAY LED leuchten durchgehend grün.

  • Seite 13: Stopp Playback/Abspeichern Der Loop

    7. Stopp Playback/Abspeichern der Loop Drücken den Fußschalter TEMPO/STOP unten rechts um die Wiedergabe zu stoppen. Drücken sie dann den Knopf STORE zweimal um die Loop abzuspeichern. Drücken sie als erstes den Fussschalter TEMPO/STOP unten rechts um die Wiedergabe zu stoppen Drücken die den Knopf STORE...

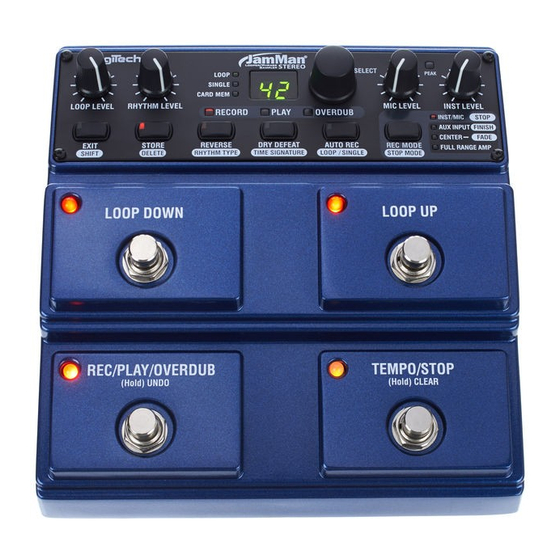

  • Seite 14: Rhythmus

    Vorderseite 1. Loop Level Steuert die Wiedergabe Lautstärke der Loop oder der Phrase. 2. Rhythm Level Steuert die Lautstärke der Rhythmus Richtlinie. 3. Loop/Single/Card Mem LEDs Loop LED Die Grünleuchtende LED zeigt an ob der Loopspeicherplatz auf Dauerwiedergabe eingestellt ist. Die Dauerwiedergabe ist die werksseitige Einstellung eines Loopspeicherplatzes, was bedeutet dass die Audiophrase die eingespielt wird als Loop kontinuierlich wiederholt wird bis die Stopp Funktion getätigt wird.
  • Seite 15 eingestellt ist, sobald die Play Funktion aktiviert wurde. Einmalig wiedergegebene Phrasen können in Loops umgewandelt werden und umgekehrt. Die Loop LED blinkt während der Verarbeitung der eingespielten Phrase, bei der der interne oder der externe Speicher angesprochen wird (das laden einer Loop, Time Stretching, oder das Abspeichern bzw.
  • Seite 16 Center – (Fade) LED Diese LED leuchtet sobald der Aux Eingang zur Aufnahme mit der Center Minus Funktion ausgewählt ist – lesen sie in der betreffenden Sektion nach, um mehr zu dieser Funktion zu erfahren. Sobald der Shift Knopf gedrückt ist, leuchtet diese LED, sofern „Fade“...
  • Seite 17 15. Rec/Play/Overdub (Hold) Undo Fußschalter Dieser Fußschalter wird dazu benutzt, Aufnahmen zu machen, Aufnahmen wiederzugeben, und Overdub Aufnahmen zu machen. Indem sie diesen Fußschalter zwei Sekunden lang gedrückt halten, können sie ihren letzten Overdub ungeschehen machen (Undo) oder ihn sollten sie ihre Meinung ändern wieder herstellen (Redo). 16.

  • Seite 18: Rückseite

    Rückseite 1. Mic Eingang Schließen sie hier ihr Mikrofon an. Der Eingang toleriert dynamische (low impedance) oder sich selbst mit Strom versorgende Kondensator Mikrofone. Der Mikrofoneingang wird auf beide Kanäle (links und rechts) der Loop des JamMan® Stereos aufgenommen. 2. Left (Mono) und Right Ausgänge Schließen sie den Left (Mono) Ausgang an den Eingang ihres Gitarrenverstärkers an.
  • Seite 19 Stereo ist kompatibel mit optionalen SD/SDHC Speicherkarten bis zu einer Größe von 32GB. Indem sie eine Speicherkarte verwenden erhöhen sie zusätzlich die Anzahl der Loopspeicherplätze von 99 auf 198 Loops. Der JamMan Stereo wird mit 35 Minuten internem Speicher ausgeliefert.

  • Seite 20: Verbindungen Herstellen

    Verbindungen herstellen...

  • Seite 21: Mikrofon/Gesangs Anwendung

    Mikrofon/Gesangs Anwendung...
  • Seite 22 MP3/CD Player/Kopfhörer Playback/Halbplayback Maschine Playbacks ohne Rhythmus Audiosignal der Richtlinie Loop mit Rhythmus Richtlinie...

  • Seite 23: Eine Loop Auswählen

    SINGLE LED, da die Loop aus einem der beiden Speicher hochgeladen wird. In dieser Zeit, kann man weder Abspeichern oder Kopieren, oder das Tempo verändern. Derartige Manöver werden ignoriert, „bu“ wird als Meldung im Display gezeigt, um darauf hinzuweisen, dass der JamMan Stereo mit dem hochladen einer Loop beschäftigt ist.

  • Seite 24: Eine Loop Aufnehmen - Inst/Mic Eingang

    Loop Down Loop Select Knopf Loop up Fussschalter Fussschalter Eine Loop aufnehmen – Inst/Mic Eingang Der JamMan® Stereo wurde entworfen, um einfach und intuitiv bedienbar zu sein und gleich nach dem Auspacken eingesetzt zu werden. Diese Sektion in dieser Anleitung erklärt, wie man eine Phrase/Loop aufnimmt und sie wiedergibt. Sie sollten nun ein Instrument, eine Mikrofon am XLR Eingang oder eine Audioquelle an dem 1/4”...
  • Seite 25 passende Lautstärke ein. Der Tempo/Stop Fußschalter blinkt nun im eingegebenen Tempo. 3. (Optional) Stellen sie die Taktart falls gewünscht auf eine andere als 4/4 ein. 4. Drücken sie den Rec/Play/Overdub Fußschalter und beginnen sie zu spielen/singen, um die Aufnahme zu starten. Sollte ein Tempo festgelegt sein, hören sie bevor die Aufnahme startet, einen Takt quasi als Einzähler.

  • Seite 26: Auto Record Betriebsart

    Rhythmus Richtlinie an zu spielen, sobald sie spielen. In dem sie den REC/PLAY/OVERDUB Fußschalter drücken, schalten sie den JamMan Stereo bereit für eine Aufnahme. Sobald ein Eingangssignal erkannt wird, startet die Aufnahme. Selbst wenn sie zu einem anderen leeren Loopspeicherplatz wechseln bei eingeschalteter AUTO REC Funktion, bleibt diese aktiv (der AUTO REC Knopf leuchtet nicht sobald sie ein belegtes Preset anwählen).

  • Seite 27: Eine Loop Aufnehmen Mit Auto Record

    Eine Loop aufnehmen mit Auto Record Die JamMan® Stereo’s Auto Record Funktion ermöglicht es ihnen Aufnahmen automatisch starten zu lassen, sobald ein Signal am Eingang anliegt. Anmerkung: Die maximale Länge einer Loop wurde im JamMan auf 10 Minuten pro Loop begrenzt. Sie können die Auto Record Funktion nicht bei belegten Loopspeicherplätzen anwenden;...

  • Seite 28: Overdubs Aufnehmen

    Overdubs aufnehmen Haben sie einen Take aufgenommen, können sie eine weiteren Take über die gerade aufgenommene Phrase spielen und aufnehmen. So etwas nennt man einen Overdub. Overdubs können nur über Loops aufgenommen werden und nicht über Singles. 1. Wählen sie einen belegten Loopspeicherplatz, indem sie den Loop Select Knopf, oder einen der beiden Fußschalter Loop Up/Loop Down benutzen (die LOOP oder die SINGLE LED leuchten bei belegeten Speicherplätzen).
  • Seite 29 die Gesamtaufnahme wiederzugeben (der Fußschalter und die PLAY Status LED leuchten grün). Sie können mehr Overdubs der vorhandenen Loop hinzu addieren, indem sie den Rec/Play/Overdub Fußschalter erneut betätigen. Jedes Mal wenn sie einen weiteren Overdub starten, wird der vorhergehende Overdub in das schon vorhandene Musikmaterial integriert.

  • Seite 30: Undo/Redo Und Clear Funktionen

    Undo/Redo und Clear Funktionen Sie können ihren letzten Overdub ungeschehen machen, sollte der anliegende Speicherplatz nicht verändert worden sein. Im Falle dass sie ihre Meinung ändern, können sie ihren letzten Overdub natürlich auch wieder herstellen. Sie können des Weiteren einen Fußschalter benutzen, um jegliches Automaterial in einem Loopspeicherplatz zu löschen.

  • Seite 31: Das Aufnehmen Einer Loop - Aux Eingang

    Halten sie diesen Fußschalter ge- Halten sie diesen Fußschalter drückt um Redo/Undo an Overdubs gedrückt, um Overdubs und un- vorzunehmen. gespeicherte Phrasen zu löschen Das Aufnehmen einer Loop – Aux Eingang Der JamMan® Stereo kann Aufnahmen direkt von einem MP3 oder CD Player machen.
  • Seite 32 2. Drücken sie den RECORD MODE Knopf und wählen sie einen der AUX INPUT Modi: a. AUX INPUT LED leuchtet: Der JamMan nimmt die Musik aus dem Player eins zu eins auf. b. AUX INPUT und CENTER – LEDs leuchten: Das Audiosignal wird zu einem Monosignal zusammengefasst.

  • Seite 33: Die Verschiedenen Stop Funktionen

    Die verschiedenen Stop Funktionen Jede Loop/Phrase kann auf drei verschiedene Arten angehalten werden, nachdem der Tempo/Stop Fußschalter betätigt wurde: • STOP: Stoppt die Wiedergabe abrupt • FINISH: Beendet die laufende Loop oder Phrase aber erst nach Ablauf der kompletten Looplänge. •...
  • Seite 34 Um die Stop Funktionen abzuändern, folgen sie diesen Schritten: 1. Drücken sie den Shift Knopf, der nun leuchtet. 2. Drücken sie den Stop Mode Knopf um die Stop Funktion auszuwählen die alle durch eine LED angezeigt werden. Die drei Stop Funktionen sind weiss unterlegt zu finden, neben den Record Mode LEDs.

  • Seite 35: Das Abspeichern Und Kopieren Von Loops

    Loop. Um eine Loop rund und übergangslos einzuspielen, bzw. die Pedale zum richtigen Zeitpunkt zu treten. bedarf es einiger Übung. Die Auto-Quantize Funktion erleichtert das loopen um ein Vielfaches. Beginnen sie damit das Tempo der Loop festzulegen. Nehmen sie hierzu den Tempo/Stop Fussschalter.

  • Seite 37: Taktarten

    Taktarten Der JamMan® Stereo ist in der Lage mit verschiedenen Taktarten aufzunehmen. Eine Taktart muss der Loop vor der Aufnahme zugeordnet werden. Ist eine Loop einmal aufgenommen, kann die Taktart nicht mehr abgeändert werden. Um die Taktart abzuändern, folgen sie diesen Schritten: 1.

  • Seite 38: Time Stretching Einer Loop

    LED des Tempo/Stop Fußschalters. Time Stretching einer Loop Haben sie eine Loop eingespielt, können sie ihre Wiedergabegeschwindigkeit verändern, ohne die Tonhöhe der weiedergabe zu beeinflussen (Time Stretch). Das Time Stretching einer Loop ist ein hilfreiches Werkzeug beim raushören von schnell gespielten Titeln oder etwa zum langsamen üben von komplizierten Abläufen oder Akkordfolgen.

  • Seite 39: Time Stretch Bei Einer Gestoppten Loop

    Time Stretch bei einer gestoppten Loop 1. Wählen sie ein Loop wo sie schon etwas aufgenommen haben (die LOOP oder SINGLE LED ist an), unter Verwendung der Loop Up/Down Fußschalter oder des Loop Select Knopfes. Die Tempo/Stop LED beginnt im gespeichertenTempo zu blinken.

  • Seite 40: Loop/Einzelne Phrasen

    Loop/Einzelne Phrasen Jede Phrase die in den JamMan Stereo eingespielt wird, kann auf zwei Arten wiedergegeben werden: entweder als durchgehende Loop oder eben als eine einmalige Wiedergabe. Der so genannte „Single“ gibt die Aufnahme einmal in ihrer gesamten Länge wieder und stoppt dann. Alle Phrasen werden vom Werk her als Loops aufgenommen, wollen sie die Phrase aber nur einmal abspielen (wie zum Beispiel ein bei einem Playback) müssen sie das einstellen.
  • Seite 41 jederzeit in eine Loop umwandeln, ohne die Aufnahme zu beeinträchtigen. Um zwischen Loop und Single zu wählen, befolgen sie die nun aufgeführten Schritte: 1. Wählen sie mittels des Select Knopfes oder der LOOP UP/DOWN Fußschalter einen Speicherplatz auf dem sich schon eine Loop befindet. (die Loop LED ist an). Sollte die CARD MEM LED leuchten greifen sie auf den Speicher der SD Karte zu.

  • Seite 42: Rhythmus Typ

    Rhythmus Typus Der JamMan® Stereo besitzt 9 Rhythmus Instrumente die man als Metronom für seine Aufnahme verwenden kann. Diese Instrumente sind ein simples Metronom bis hin zu hochqualitativen Schlagzeugsamples als Richtlinie. Um diese Instrumente zu verändern befolgen sie diese Schritte: 1.

  • Seite 43: Rhythmus Ausgang

    Rhythm Ausgang Der Rhythm Ausgang isoliert die Rhythmus Richtlinie von den Hauptausgängen, sodass ein Schlagzeuger zum Beispiel das Monosignal des JamMan® Stereos hören kann, während das Stereosignal ohne Rhythmustrack zur PA geleitet wird. Das Publikum hört also nicht den Click, sondern nur derjenige der das Signal vom Rhythm Ausgang auf seinem Monitor hat.
  • Seite 44 Anmerkung: Sollte das DISPLAY Ei oder EC melden, haben sie den DELETE Knopf zu lange gedrückt und sie müssen den Vorgang abbrechen und von vorne beginnen. Drücken sie den EXIT Knopf um den Vorgang abzubrechen. 3. Drücken sie dann den DELETE Knopf abermals. Das DISPLAY meldet E? (Erase Loop?).

  • Seite 45: Löschen Aller Loops Im Internen Speicher

    Löschen aller Loops im internen Speicher Der JamMan® Stereo besitzt einen internen und externen Speicher, um Loops zu sichern. Sie können alle Loopspeicherplätze aus beiden Speichern löschen, ohne jedoch Loops einzeln löschen zu müssen. Um alle Loops aus dem internen Speicher zu löschen, folgen sie diesen Schritten: 1.

  • Seite 46: Das Benutzen Der Optionalen Sd/Sdhc Speicherkarte

    Karte zu formatieren. Lesen sie hierzu in der betreffenden Sektion in dieser Anleitung nach. Um eine optionale SD/SDHC Speicherkarte in den JamMan Stereo zu stecken, führen sie die Speicherkarte in den dafür vorgesehenen Slot mit der bedruckten Seite nach oben ein.

  • Seite 47: Unformatierte Karten

    Karte nun zur Aufnahme bereit ist. Löschen aller Loops im externen Speicher The Erase Loops procedure only erases JamMan Stereo loop data from a memory card. All other data and files on the card are left untouched.
  • Seite 48 Anmerkung: Sollte der Kopierschutz in der „Locked“ Position der SD Karte stehen, meldet die Anzeige „CP“ beim Löschvorgang. Sie müssen den Kopierschutz in die „Unlocked“ Position bringen.

  • Seite 49: Optionaler Fs3X Fußschalter

    Optionaler FS3X Fußschalter Der optionale FS3X Fußschalter ermöglicht es ihnen verschieden Funktionen am JamMan fernzusteuern, ohne dass ihre Hände ihr Instrument verlassen müssen. Sie können Loops auswählen, Tempo und Stop Funktionen fernsteuern. Mode Schalter Sollte der angewählte Loopspeicherplatz noch leer sein, können sie mit diesem Schalter das Tempo einstellen.

  • Seite 50: Multi Loop Wiedergabe Mit Den Fs3X

    anliegenden Loop. Halten sie diesen Schalter für zwei Sekunden gedrückt, können sie sich schneller durch die Loopspeicherplätze blättern. Up Schalter Dieser Schalter wählt den nächsten Loopspeicherplatz „oberhalb“ der gegenwärtig anliegenden Loop. Halten sie diesen Schalter für zwei Sekunden gedrückt, können sie sich schneller durch die Loopspeicherplätze blättern.

  • Seite 51: Jammanager Librarian Software

    Thema zu erhalten, besuchen sie uns auf www.digitech.com Factory Reset Diese Prozedur bringt den JamMan Stereo in seinen Auslieferungszustand zurück. Alle Loops die sie in den internen Speicher eingespielt haben, werden gelöscht und die 10 Loops die im JamMan bei der Auslieferung vorhanden waren, werden wieder reingeladen.
  • Seite 52 3. Drücken sie nun den STORE abermals. Das Display meldet nun „r?“ was bedeutet, dass sie erneut gefragt werden, ob sie den Factory Reset durchführen wollen. Um den Vorgang abzubrechen, drücken sie zu jeder Zeit das Pedal. 4. Um den Reset zu bestätigen, halten sie den Store Knopf diesmal gedrückt, bis das Display „bu“...

  • Seite 53: Gerätemerkmale

    Gerätemerkmale/Spezifikationen...
  • Seite 54 Das Digitech Ingenieurs Team arbeitet ständig an der Verbesserung der Qualität unserer Produkte. Die Gerätemerkmale/Spezifikationen können sich daher ohne jede Ankündigung verändern.
