Inhaltszusammenfassung für DigiTech drop

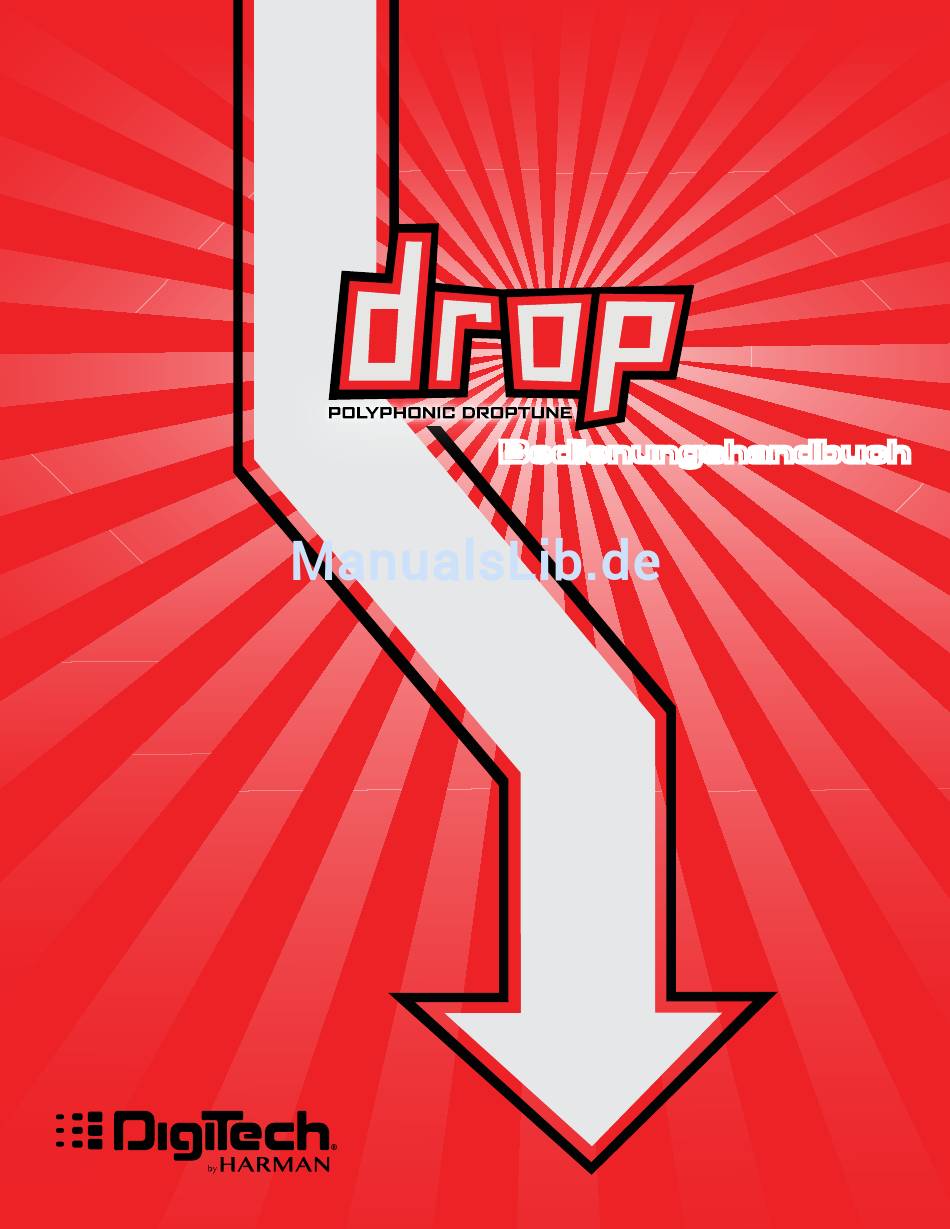

- Seite 1 Bedienungshandbuch...
-
Seite 2: Garantie
Service kontaktieren Sie bitte unsere technische Supportabteilung unter der Telefonnummer (801) 566-8800 oder besuchen Sie digitech.com. Falls Sie ein Produkt zum Kundendienst an das Werk schicken müssen, ist es ABSOLUT erforderlich, zuerst unseren Technical Support zu kontaktieren, um eine Rücksendegenehmigungsnummer (Return Authorization Number) zu erhalten. - Seite 3 Oktave nach unten in Intervallen von jeweils einem halben Schritt (1 Halbton). Zur Verwendung des Drop-Pedals aktivieren Sie den Effekt mit dem Fußschalter (die LED leuchtet bei aktiviertem Effekt). Drehen Sie dann am Effektwahlschalter zur Auswahl des gewünschten Drop Tune-Intervalls und stellen Sie den „Momentary“-Schalter (momentan) auf den gewünschten...
-

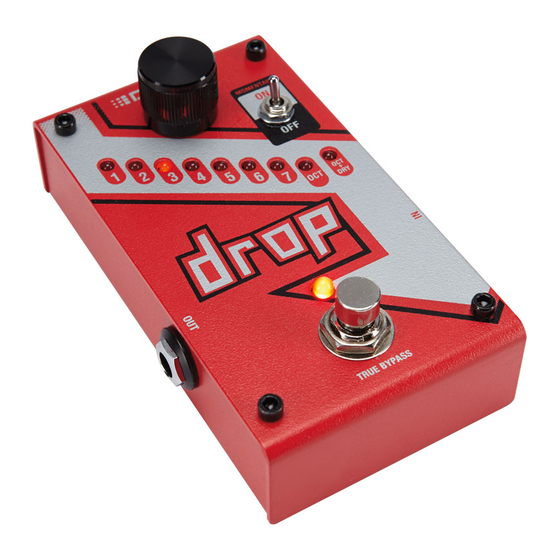

Seite 4: Benutzerschnittstelle
Schließen Sie den mitgelieferten Netzadapter an dieser Buchse an. Verwenden Sie keinen anderen Netzadapter als den mitgelieferten Netzadapter! 2. Effektwahlknopf Wählen Sie die Drop-Effekteinstellungen, die bei aktivem Drop-Effekt verwendet werden sollen. 3. Drop-Effektbetrag-LEDs Diese LEDs zeigen an, welcher Drop-Effekt mithilfe des Effektwahlknopfes ausgewählt wurde. - Seite 5 Schließen Sie Ihr Instrument an dieser Eingangsbuchse an. 7. Effekt-LED Zeigt den ein- bzw. ausgeschalteten Zustand des Drop-Effekts an. Diese LED leuchtet auf um anzuzeigen, dass der Drop-Effekt eingeschaltet ist. Wenn der Drop-Effekt umgangen wird (Bypass), ist diese LED erloschen.
-
Seite 6: Verbindungen/Stromversorgung Herstellen
Lautstärkepegel erreicht ist. ANSCHLUSSDIAGRAMM HARMAN PS0913DC- NETZTEIL ANDERE PEDALEN OPTIONAL Nur unsymmetrische TS-Instrumentenkabel verwenden. HINWEIS: Der Drop sollte das erste Pedal in Ihrer Effektkette sein. Wenn Sie einen anderen Effekt vor dem Drop platzieren, könnte die Tonhöhenverschiebungsleistung beeinträchtigt werden. -
Seite 7: Spezifikationen
> -105 dB (A-gewichtet); Ref. = max. Pegel, 22 kHz Bandbreite THD: 0,004 % bei 1 kHz; Ref. = 1 dBu mit Verstärkungsfaktor eins A/D/A-Wandler: 24 Bit Effektbereich Drop Tune-Bereich: 1-7 Halbtöne runter, Oktave runter, Oktave runter + Originalsignal Eingang Eingangstyp: 1/4” unsymmetrisch (TS) Max. Eingangspegel:... - Seite 8 TELEFON: (801) 566-8800 WEB: digitech.com UNTERSTÜTZUNG: digitech.com/en-US/support Drop-Bedienungshandbuch 5049647-C © 2017 HARMAN. Alle Rechte vorbehalten. DigiTech ist eine eingetragene Handelsmarke von HARMAN.
