Inhaltszusammenfassung für DigiTech mosaic

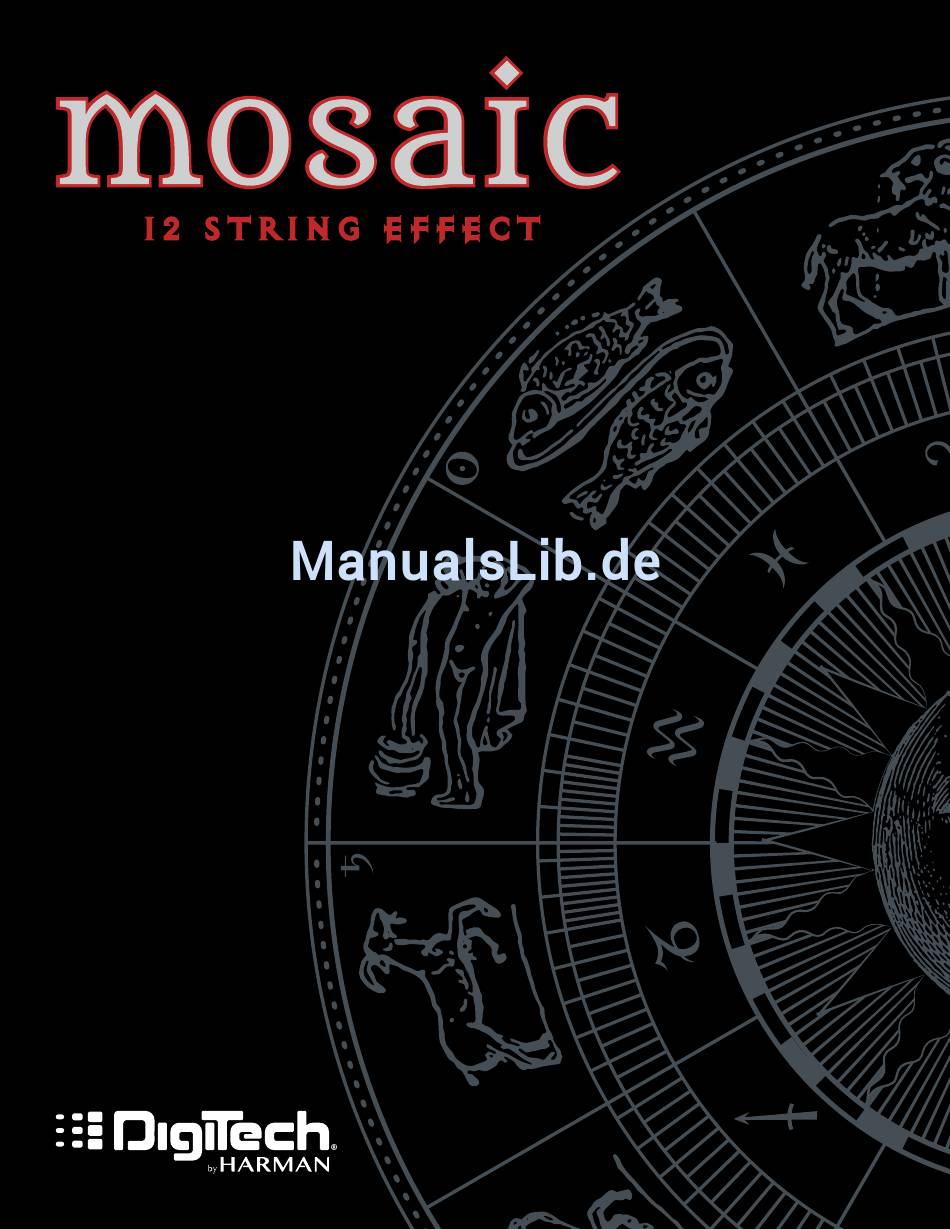

- Seite 1 Bedienungshandbuch...
-
Seite 2: Garantie

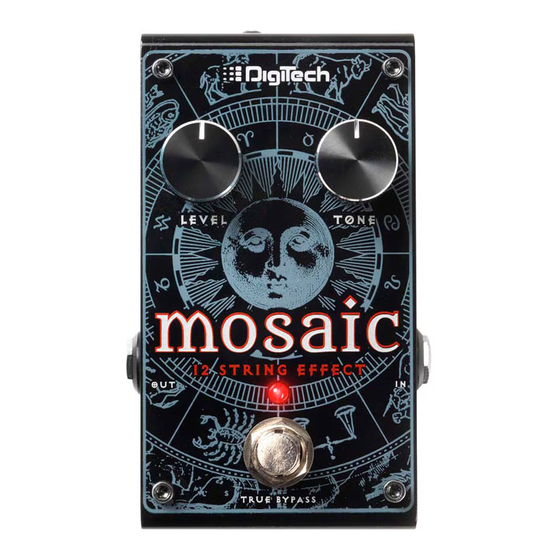

Produkt MIT RÜCKSENDEGENEHMIGUNG an DigiTech eingeschickt wird, wobei alle Teile und der gesamte Arbeitsaufwand über einen Zeitraum von bis zu einem Jahr gewährleistet sind. Bitte kontaktieren Sie DigiTech, um eine Rücksendegenehmigungsnummer zu erhalten. Das Unternehmen haftet nicht für Folgeschäden infolge der Verwendung des Produkts als Teil eines Schaltkreises oder einer Baugruppe. - Seite 3 Der LEVEL-Regler mischt den Betrag des 12-saitigen Effekts in das Originalsignal ein. Der TONE-Regler bietet eine Hochfrequenzverstärkung des Effektsignals bei dessen Erhöhung. Zur Verwendung des Mosaic-Pedals aktivieren Sie den Effekt mit dem Fußschalter (die LED leuchtet bei aktiviertem Effekt). Drehen Sie den LEVEL-Knopf zum Einmischen des gewünschten Effektbetrags und stellen Sie dann den TONE-Knopf auf den Betrag der auf das Effektsignal anzuwendenden Hochfrequenzverstärkung.
-
Seite 4: Benutzerschnittstelle
BENUTZERSCHNITTSTELLE 1. „Power“-Netzbuchse Schließen Sie den mitgelieferten Netzadapter an dieser Buchse an. Verwenden Sie keinen anderen Netzadapter als den mitgelieferten Netzadapter! 2. Level-Knopf Stellt den Pegel des Effektsignals ein. 3. Tone-Knopf Wenn Sie diesen Knopf rauf drehen, wird der Ton heller und stärker. 4. -
Seite 5: Verbindungen/Stromversorgung Herstellen
Lautstärkepegel erreicht ist. ANSCHLUSSDIAGRAMM HARMAN PS0913DC- NETZTEIL ANDERE PEDALEN OPTIONAL Nur unsymmetrische TS-Instrumentenkabel verwenden. HINWEIS: Das Mosaic sollte das erste Pedal in Ihrer Effektkette sein. Wenn Sie einen anderen Effekt vor dem Mosaic platzieren, könnte seine Tonhöhenverschiebungsleistung beeinträchtigt werden. -
Seite 6: Beispieleinstellungen
BEISPIELEINSTELLUNGEN Probieren Sie zu Beginn diese Einstellungen aus. Thickener Thickener Arpeggio Thickener Arpeggio Chords Arpeggio Chords Chords Verdickung Arpeggio mit Akkorde mit w/Electric w/Electric w/Acoustic w/Electric w/Acoustic w/Acoustic Guitar Guitar Guitar Guitar Guitar Guitar E-Gitarre Akustikgitarre LEVEL TONE LEVEL LEVEL TONE LEVEL TONE... -
Seite 7: Spezifikationen
SPEZIFIKATIONEN Elektronik Abtastfrequenz: 44,1 kHz Frequenzgang: 20 Hz - 11 kHz (Effekt aktiviert) Signal-Rausch-Verhältnis: > -105 dB (A-gewichtet); Ref. = max. Pegel, 22 kHz Bandbreite THD: 0,004 % bei 1 kHz; Ref. = 1 dBu mit Verstärkungsfaktor eins A/D/A-Wandler: 24 Bit Eingang Eingangstyp: 1/4”... - Seite 8 TELEFON: (801) 566-8800 WEB: digitech.com UNTERSTÜTZUNG: digitech.com/en-US/support Mosaic-Bedienungshandbuch 5044262-C © 2017 HARMAN. Alle Rechte vorbehalten. DigiTech ist eine eingetragene Handelsmarke von HARMAN.
