Przekątna (C)
w calach
100"
110"
120"
126"
135"

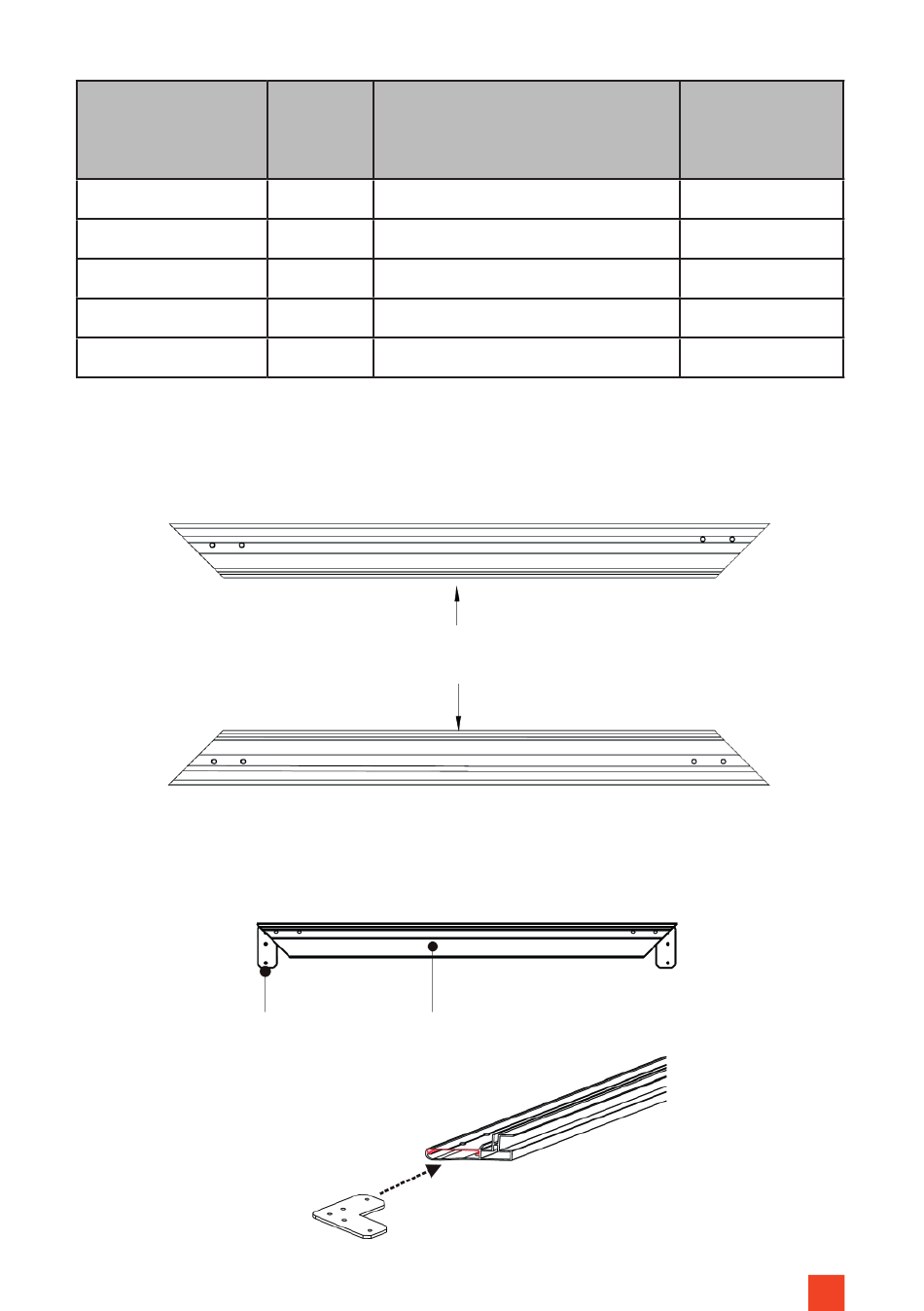

KROK 1: MONTAŻ RAMY WEWNĘTRZNEJ
1. Umieścić dwa długie wewnętrzne elementy ramy, jak pokazano na ilustracji.
Upewnić się, że strona z wycięciami znajduje się na górze.
2. Włożyć „kątownik ramy wewnętrznej" w krótkie elementy ramy wewnętrznej,
jak pokazano na ilustracji. Upewnić się, że kątowniki są wsunięte w odpowiedni
otwór (zaznaczony na czerwono).
kątownik ramy
wewnętrznej
Wielkość całkowita
For-
łącznie z ramą
mat
(szer. x wys. x gł) w mm
16:9 2230 x 1270 x 36
16:9 2470 x 1400 x 36
16:9 2680 x 1520 x 36
16:9 2830 x 1610 x 36
16:9 3030 x 1715 x 36
rama wewnętrz-
na krótka
Masa netto
w kg
13,9
14,9
16,48
18,26
19,3
5
