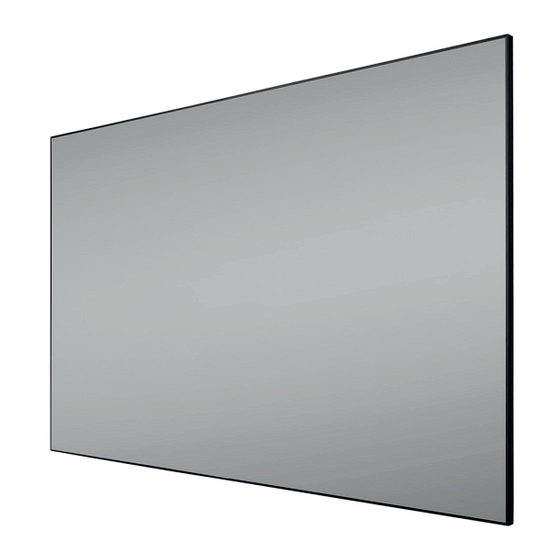

celexon CLR HomeCinema UST Bedienungsanleitung

Rahmenleinwand
Vorschau ausblenden Andere Handbücher für CLR HomeCinema UST:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

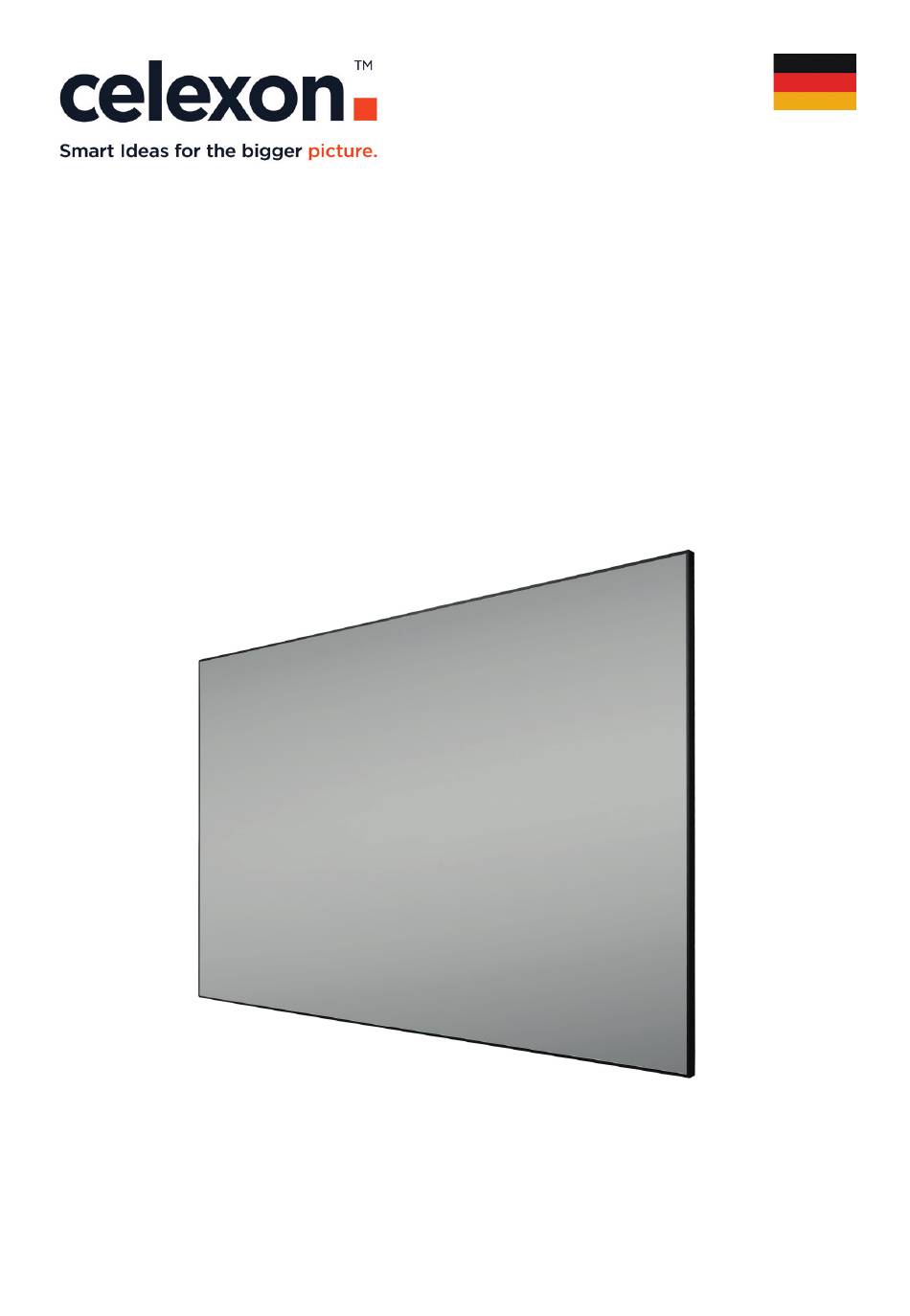

Bedienungsanleitung
celexon CLR HomeCinema
UST Rahmenleinwand
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32422_061

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für celexon CLR HomeCinema UST

Inhaltszusammenfassung für celexon CLR HomeCinema UST

  • Seite 1 Bedienungsanleitung celexon CLR HomeCinema UST Rahmenleinwand Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.

  • Seite 2: Warnhinweise

    Beschädigungen am Produkt zu finden sind. Sollten Sie äußerliche Beschädi- gungen an dem Gerät oder unerwartete unübliche Funktionsweisen feststellen, darf das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de) für weitere Informationen. •...
  • Seite 3 (Web: www.celexon.de, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden, wenn die Leinwand außerhalb der empfohlenen Spezifikationen verwendet wird, oder bei unsachgemäßer Installation. Verwenden Sie diese Leinwand nicht in der Nähe von Heizungen oder Klimaanlagen.

  • Seite 4: Haftungsausschluss

    HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Hersteller geändert werden. Änderungen werden jeweils in den folgenden Versionen dieses Handbuchs ergänzt. Der Hersteller übernimmt keine Garantie oder Gewährleistung auf die Richtigkeit der Angaben in diesem Dokument. PFLEGEHINWEIS Reinigen Sie die Leinwand NIEMALS mit Alkohol oder anderen Reinigungsmit- teln, die Lösungsmittel enthalten.
  • Seite 5 (H) Spannstange (I) Verbindungselement (J) Verbindungselement Zentral Rahmenprofi l x2 Ecke Rahmenprofi l x4 2x lang für vertikales Profi l 4x kurz für horizontales Profi l (K) Verbindungselement (L) Stützstrebe x1 (M) Spannfedern L-Winkel x4 x2 Tüten (N) 5x18 Schrauben (O) M6x8 (P) M5x5 (Q) M5x5...

  • Seite 6: Schritt 1: Montage Rahmen

    SCHRITT 1: MONTAGE RAHMEN Stecken Sie zunächst beide Teile des Sets (A) ineinander. Abb. 1 Verbinden Sie beide Teile mit dem Verbindungselement (I) und fi xieren dies mit den Schrauben (O). Abb. 2 3./4. Setzen Sie auf beide Enden jedes vertikalen Rahmenprofils (B) ein Ve r - bindungselement (J) (Abb.
  • Seite 7 Fixieren Sie den Rahmen, indem Sie die Schraube (Q) vier Mal in jeden L-Winkel einschrauben. Achten Sie darauf, dass Sie, sobald ein Winkel fest ist, erst den schräg gegenüberliegenden Winkel fi xieren. Abb. 7 Setzen Sie die Stützstrebe (L) mittig der Länge in den Rahmen ein (gemäß...

  • Seite 8: Schritt 2: Montage Tuch

    SCHRITT 2: MONTAGE TUCH Wir empfehlen, die folgenden Schritte mit einer zweiten Person durchzuführen. Achtung: Das Projektionstuch ist äußerst empfi ndlich! Führen Sie die Mon- tage des Projektionstuchs bitte mit äußerster Sorgfalt durch. Achten Sie darauf das Tuch nicht zu knicken und berühren Sie die Oberfl äche nicht. Nutzen Sie für die Montage die beiliegenden Schutzhandschuhe (V).
  • Seite 9 Nutzen Sie das Spannwerkzeug (T) und die Spannfedern (M) um das Projektionstuch an den Rahmen zu befestigen. Beginnen Sie an den 4 Ecken die Spannfedern an den Spannstangen einzuhaken und ziehen mit dem Spannwerkzeug die Federn an die dafür vorgesehene Nut des Rah mens.

  • Seite 10: Schritt 3: Montage Cover-Rahmen

    SCHRITT 3: MONTAGE COVER-RAHMEN Beginnen Sie mit dem horizonta- len Cover-Rahmen (C). Ein Cover- Rahmen besteht aus zwei Teilen, die beide nebeneinander auf eine lange Rahmenseite platziert werden. Abb. 14 Setzten Sie alle vier Teile auf die Ober -und Unterseite des Rahmens auf. Abb.

  • Seite 11: Schritt 4: Montage Wand

    SCHRITT 4: MONTAGE WAND Die celexon UST Rahmenleinwand Expert ist mit verschiebbaren Wandmonta- gewinkeln (R) ausgestattet, die eine flexible Montage ermöglichen. Benutzen Sie bitte zur Befestigung die beiliegenden Dübel und Schrauben (N) für eine massive Steinwand. Für anderes Tragwerk benötigen Sie ggf. anderes Mon- tagematerial.
  • Seite 12 Montagewinkel fest an. Bitte prüfen Sie nach der Montage, ob die Leinwand absolut horizontal hängt, leichte Anpassungen lassen sich über die Absturzsicherungen korrigieren. Die Montage ist hiermit abgeschlossen. Abb. 20 celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE...
