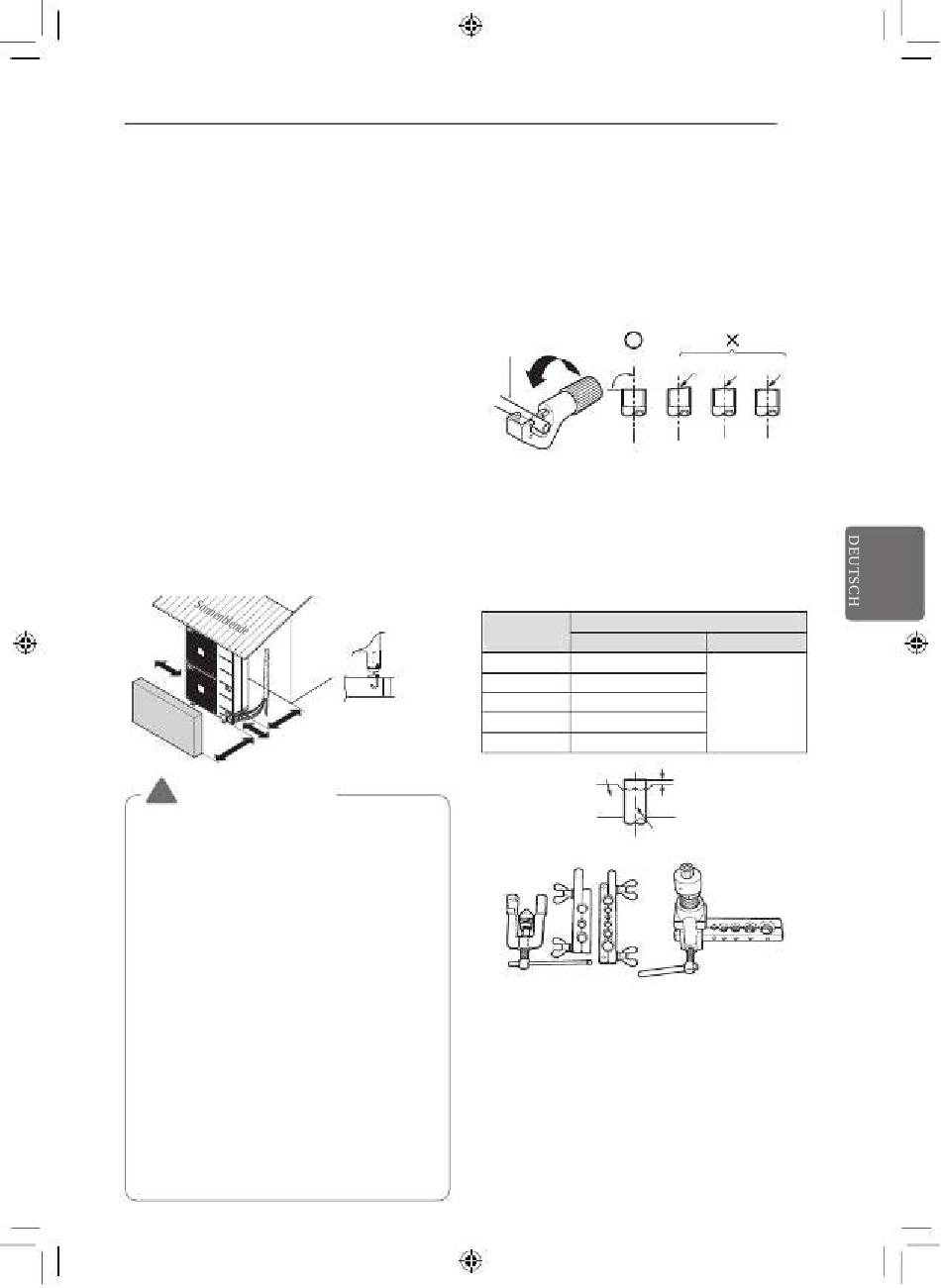

MONTAGEORT
- Falls eine Markise gegen direkte Sonneneinstrahlung oder Regen über
dem Gerät angebracht wird, sollte die Wärmeabstrahlung des Gerätes
nicht gehindert werden.
- Die durch Pfeilmarkierungen angegebenen Abstände vor, hinter und an
den Seiten des Gerätes müssen eingehalten werden.
- Tiere und Pflanzen dürfen dem warmen Luftstrom nicht ausgesetzt sein.
- Berücksichtigen Sie das Gewicht des Klimagerätes und wählen Sie
einen Montageort, an dem Vibrationen und Lärm gering gehalten
werden.
- Benachbarten Anwohner Personen sollten am Montageort nicht durch
warme Abluft und Lärm belästigt werden.
- Der Standort muss für das Gewicht und eventuelle Vibrationen des
Außengerätes geeignet sein, und das Gerät muss eben montiert
werden können.
- Am Standort dürfen kein direkter Niederschlag oder Schneefall
auftreten.
- Am Standort darf kein Schneefall auftreten und es dürfen keine
Eiszapfen ggf. herunterfallen.
- Standorte mit nicht befestigtem oder unsicherem Untergrund, wie zum
Beispiel baufällige Gebäudeteile oder Bereiche, an denen sich größere
Mengen an Schnee ansammeln könnten.
Mind.
300 mm
Z a u
n o
H i n
d e r
d e r
n i s
Mind.
s e
300 mm
Mind.
600 mm
Mind.
700 mm
ACHTUNG
!
Das Gerät muss äußerst vorsichtig transportiert werden. Das Gerät muss äußerst vorsichtig transportiert werden. Das Gerät muss äußerst vorsichtig transportiert werden. Das Gerät muss äußerst vorsichtig transportiert werden. Das Gerät muss äußerst vorsichtig transportiert werden.
• Falls das Gerät schwerer als 20 kg ist, darf es nicht von
einer einzelnen Person getragen werden.
• Zur Verpackung bestimmter Produkte wird
Polypropylenband verwendet. Dieses Band darf nicht zum
Transport des Gerätes verwendet werden.
• Die Lamellen des Wärmetauschers niemals berühren. Es
besteht die Gefahr von Schnittverletzungen.
• Plastikbeutel müssen zerteilt und entsorgt werden, so
dass Kinder nicht damit spielen können. Beim Spielen mit
intakten Plastikbeuteln besteht für Kinder die Gefahr von
Erstickungen.
• Das Außengerät beim Transport an vier Punkten stützen.
Beim Anheben an nur drei Punkten kann das Gerät instabil
werden und herunterfallen.
• Es sollten zwei Tragegurte von mindestens 8 m Länge
verwendet werden.
• Schützen Sie die Berührungspunkte des Gehäuses mit den
Riemen, indem Sie Tuch oder Karton dazwischen legen.
• Das Gerät immer so anheben, dass sich der Schwerpunkt
stets mittig befindet.
VERBINDUNGSLEITUNGEN
ZUR INNENEINHEIT

Vorbereiten der Rohre

- Daher die Lötarbeiten wie folgt ausführen
Rohre und Kabel schneiden Rohre und Kabel schneiden Rohre und Kabel schneiden Rohre und Kabel schneiden
Rohre und Kabel schneiden
Kupferrohr
Entfernen der Schnittgrate
Entfernen der Schnittgrate Entfernen der Schnittgrate Entfernen der Schnittgrate Entfernen der Schnittgrate
- Entfernen Sie alle Grate von der Schnittstelle der
Rohrleitung.
- Halten Sie das Ende der Kupfer-Rohrleitung beim
Entfernen von Graten nach unten, damit keine Grate in
das Rohr fallen können.
Bördelung Bördelung Bördelung Bördelung Bördelung
Rohrdurchmesser
Zoll (mm)
Ø 1/4 (Ø 6.35)
Ø 3/8 (Ø 9.52)
A > 200 mm
(7-7/8 inch)
Ø 1/2 (Ø 12.7)
Ø 5/8 (Ø 15.88)
Ø 3/4 (Ø 19.05)
Schiene
<Flügelmutter Typ>
ANHEBEN DES GERÄTES
- Führen Sie beim Transport des Gerätes die Seile unter
dem Gerät entlang. Es sollte jeweils die beiden
Tragepunkte an Vorder- und Rückseite eingesetzt
werden.
- Das Gerät sollte immer an vier Tragepunkten angehoben
werden, so dass keine Kräfte auf das Gerät wirken.
- Befestigen Sie die Seile in einem Winkel von 40° oder
weniger am Gerät.
MONTAGEANLEITUNG
Geneigt Uneben Rau
90°
A Zoll (mm)
Flügelmutter Typ Kupplungsart
0.04~0.05 (1.1~1.3)
0.06~0.07 (1.5~1.7)
0~0.02
0.06~0.07 (1.6~1.8)
(0~0.5)
0.06~0.07 (1.6~1.8)
0.07~0.08 (1.9~2.1)
"A"
Kupferrohr
<Kupplungsart>
9
