Yhdistelmävasara
CHP 26 PLUS
Sisällys
1 Symbolit ................................... 58
2 Tekniset tiedot ........................... 58
3 Koneen osat .............................. 58
4 Työturvallisuus .......................... 59
4.1 Yleiset turvaohjeet ..................... 59
4.2 Työpaikan turvallisuus ................ 59
4.3 Sähköturvallisuus ....................... 59
4.4 Henkilöturvallisuus ..................... 59
4.5 Muita turvaohjeita ...................... 60
4.6 Työkalukohtaisia turvallisuus-
ohjeita ...................................... 60
4.7 Melu-/tärinätieto ........................ 61
5 Käyttö ...................................... 61
6 Käyttöönotto ............................. 61
6.1 Lisäkädensija............................. 62
6.2 Syvyysvaste .............................. 62
6.3 Käynnistys ja pysäytys ............... 62
6.4 Kierrosluvun säätö ..................... 62
6.5 Kiertosuunnan vaihto .................. 62
6.6 Käyttölajien valitseminen ............ 62
7 Työkalun asennus ja irrotus ......... 63
7.1 Työkalun asennus ...................... 63
7.2 Työkalun irrotus ......................... 63
8 Tarvikkeet ................................. 63
8.1 Ruuviadapterin asennus (tarvike) ... 63
8.2 Kierreistukka ............................. 63
9 Käytännön ohjeita ...................... 63
10 Huoltotoimenpiteet ..................... 64
11 Ympäristönsuojelu / Hävitys.......... 64
12 Takuu ....................................... 64
13 Todistus standardinmukaisuudesta.. 64
1

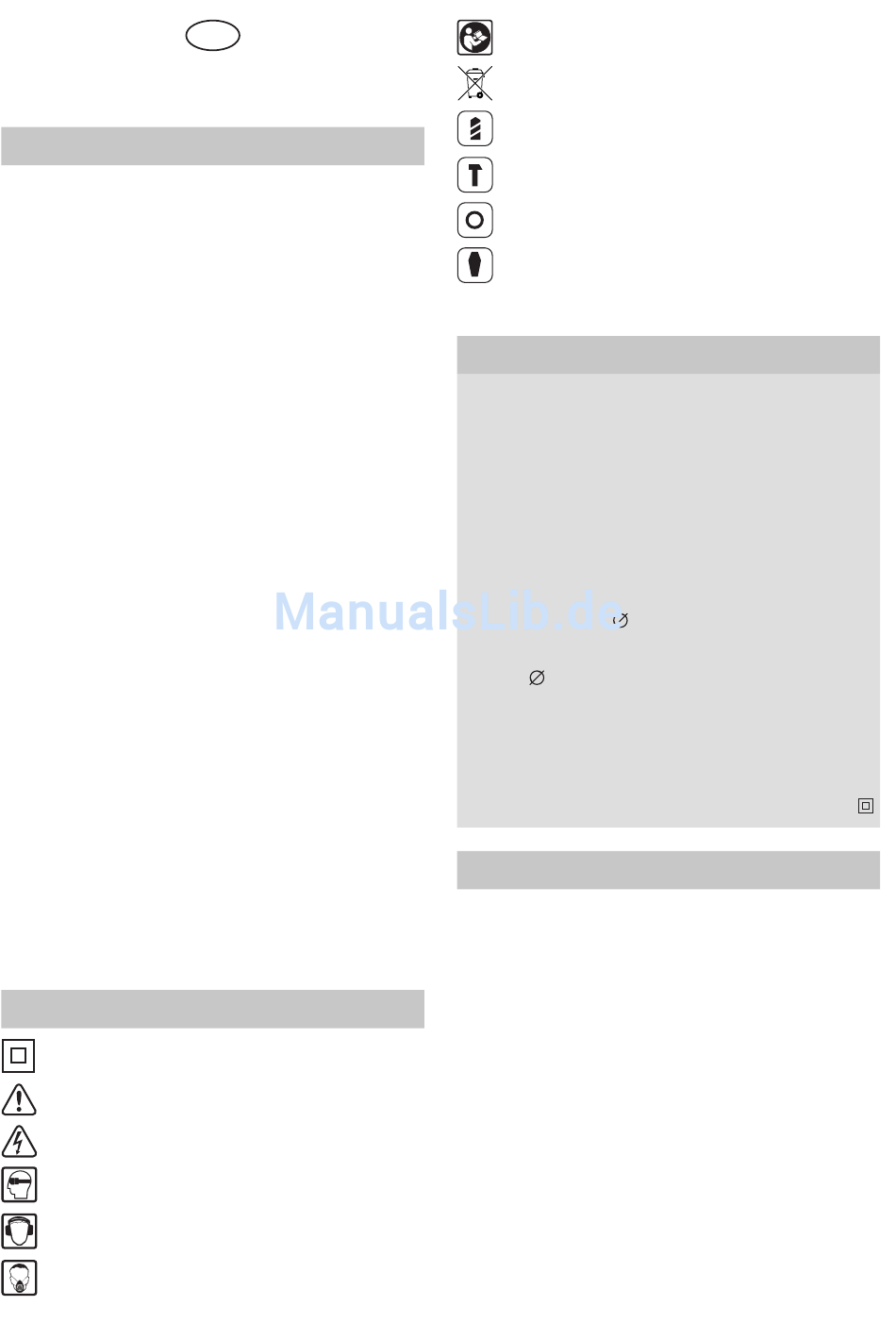

Symbolit

Kaksoiseristys
Varoitus yleisestä vaarasta
Sähköiskun vaara
Käytä suojalaseja!
Käytä kuulonsuojaimia!
Käytä hengityssuojainta!
58
FIN
Lue ohjeet / huomautukset
Ei kuulu kunnallisjätteisiin
Poraaminen / sekoitustyöt /
ruuvinvääntö
Vasaraporaaminen
Paikoita taltta
Talttaaminen
Ohje, vihje
►
2

Tekniset tiedot

Jännite
Taajuus
Ottoteho
Tyhjäkäyntikierrosluku
Iskuluku, maks.
Iskuenergia
Kiertosuunnan valinta
Säkerhetskoppling
Kiristyskaulan-
Työkalunpidin
Poran- , maks.
Teräs
Puu
Iskuporaus betoniin
Paino
Suojausluokka
3

Koneen osat

[1-1] Työkalunkiinnitin
[1-2] Pölysuoja
[1-3] Lukitushylsy
[1-4] Käyttökytkin
[1-5] Kierrosluvun säätökytkin
[1-6] Lukituspainike
[1-7] Pyörimissuunnan valintakytkin
[1-8] Lisäkädensija
[1-9] Syvyysvaste
[2-1] Käyttökytkin
[3-1] Lukitushylsy
[3-2] Ruuvisovitin
[3-3] Työkalunkiinnitin
[3-4] Poranistukka
Käyttöohjeissa kuvatut lisätarvikkeet eivät
välttämättä sisälly toimitukseen.
230 - 240 V
50 / 60 Hz
800 W
0 - 1000 min
-1
4900 min
-1
3,2 J
•
•
43 mm
SDS-Plus
13 mm
40 mm
26 mm
2,9 kg
II /
