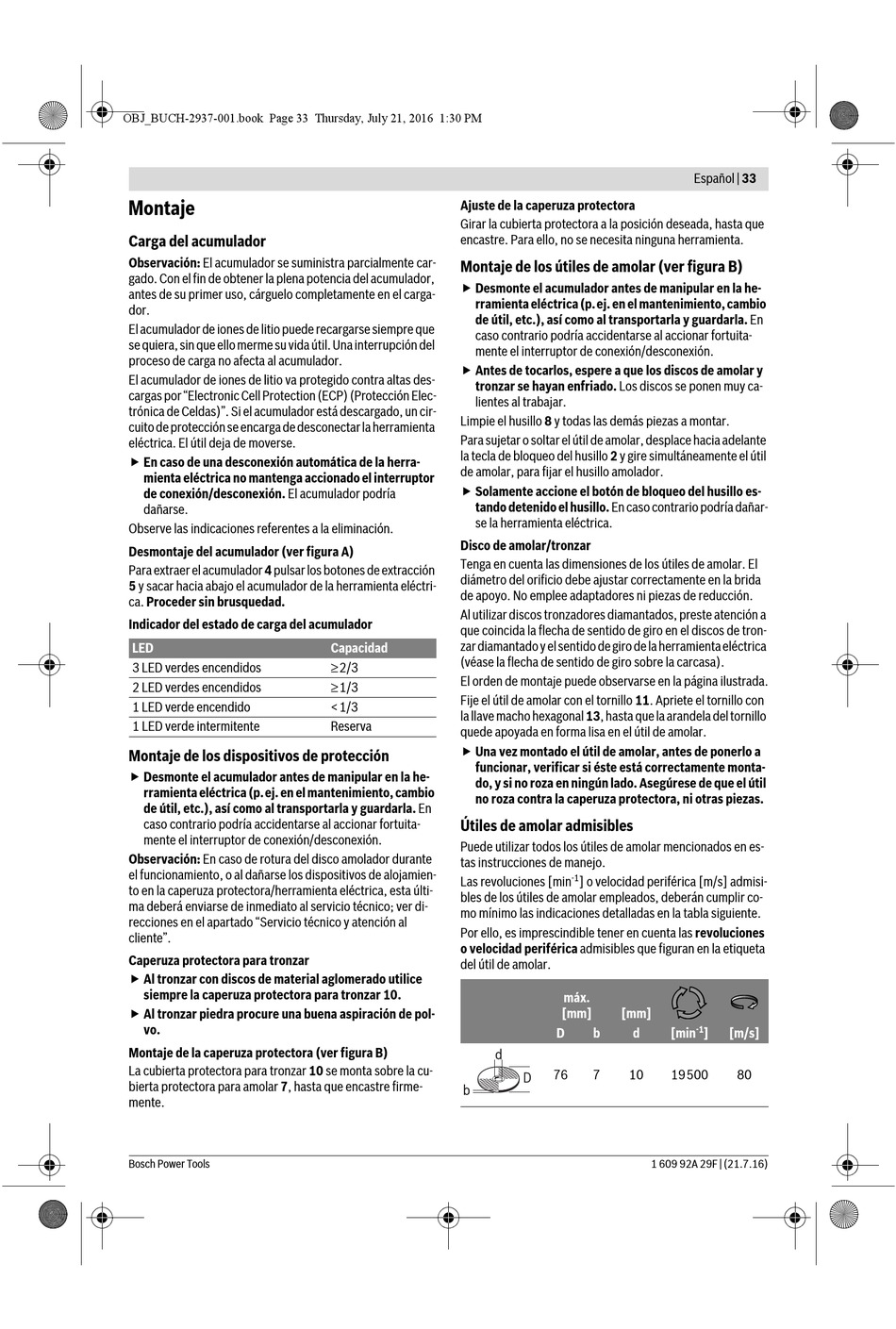

Montaje
Carga del acumulador
Observación: El acumulador se suministra parcialmente car-
gado. Con el fin de obtener la plena potencia del acumulador,
antes de su primer uso, cárguelo completamente en el carga-
dor.
El acumulador de iones de litio puede recargarse siempre que
se quiera, sin que ello merme su vida útil. Una interrupción del
proceso de carga no afecta al acumulador.
El acumulador de iones de litio va protegido contra altas des-
cargas por "Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)". Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
 En caso de una desconexión automática de la herra-
mienta eléctrica no mantenga accionado el interruptor
de conexión/desconexión. El acumulador podría
dañarse.
Observe las indicaciones referentes a la eliminación.
Desmontaje del acumulador (ver figura A)
Para extraer el acumulador 4 pulsar los botones de extracción
5 y sacar hacia abajo el acumulador de la herramienta eléctri-
ca. Proceder sin brusquedad.
Indicador del estado de carga del acumulador
LED
3 LED verdes encendidos
2 LED verdes encendidos
1 LED verde encendido
1 LED verde intermitente
Montaje de los dispositivos de protección
 Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
Observación: En caso de rotura del disco amolador durante
el funcionamiento, o al dañarse los dispositivos de alojamien-
to en la caperuza protectora/herramienta eléctrica, esta últi-
ma deberá enviarse de inmediato al servicio técnico; ver di-
recciones en el apartado "Servicio técnico y atención al
cliente".
Caperuza protectora para tronzar
 Al tronzar con discos de material aglomerado utilice
siempre la caperuza protectora para tronzar 10.
 Al tronzar piedra procure una buena aspiración de pol-
vo.
Montaje de la caperuza protectora (ver figura B)
La cubierta protectora para tronzar 10 se monta sobre la cu-
bierta protectora para amolar 7, hasta que encastre firme-
mente.
Bosch Power Tools
Ajuste de la caperuza protectora
Girar la cubierta protectora a la posición deseada, hasta que
encastre. Para ello, no se necesita ninguna herramienta.
Montaje de los útiles de amolar (ver figura B)
 Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p.ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
 Antes de tocarlos, espere a que los discos de amolar y
tronzar se hayan enfriado. Los discos se ponen muy ca-
lientes al trabajar.
Limpie el husillo 8 y todas las demás piezas a montar.
Para sujetar o soltar el útil de amolar, desplace hacia adelante
la tecla de bloqueo del husillo 2 y gire simultáneamente el útil
de amolar, para fijar el husillo amolador.
 Solamente accione el botón de bloqueo del husillo es-
tando detenido el husillo. En caso contrario podría dañar-
se la herramienta eléctrica.
Disco de amolar/tronzar
Tenga en cuenta las dimensiones de los útiles de amolar. El
diámetro del orificio debe ajustar correctamente en la brida
de apoyo. No emplee adaptadores ni piezas de reducción.
Al utilizar discos tronzadores diamantados, preste atención a
que coincida la flecha de sentido de giro en el discos de tron-
zar diamantado y el sentido de giro de la herramienta eléctrica
Capacidad
(véase la flecha de sentido de giro sobre la carcasa).
≥2/3
El orden de montaje puede observarse en la página ilustrada.
≥1/3
Fije el útil de amolar con el tornillo 11. Apriete el tornillo con
<1/3
la llave macho hexagonal 13, hasta que la arandela del tornillo
Reserva
quede apoyada en forma lisa en el útil de amolar.
 Una vez montado el útil de amolar, antes de ponerlo a
funcionar, verificar si éste está correctamente monta-
do, y si no roza en ningún lado. Asegúrese de que el útil
no roza contra la caperuza protectora, ni otras piezas.
Útiles de amolar admisibles
Puede utilizar todos los útiles de amolar mencionados en es-
tas instrucciones de manejo.
Las revoluciones [min
bles de los útiles de amolar empleados, deberán cumplir co-
mo mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las revoluciones
o velocidad periférica admisibles que figuran en la etiqueta
del útil de amolar.
Español | 33
-1
] o velocidad periférica [m/s] admisi-
máx.
[mm] [mm]
-1
D b d [min ]
76 7 10 19500
1 609 92A 29F | (21.7.16)
[m/s]
80
